Статья хоть и про ЗМЗ 514, но она актуальна и для УАЗ Патриот с движком ЗМЗ 409. Вискомуфта вконец разболталась, люфт просто ужасный и когда глушишь двигатель ужасный дребезжащий звук от вентилятора. Новый стоил дорого, точно не помню в районе 2000 руб. Решил выкинуть этот бесполезный деваис и поставить вентилятор без него.

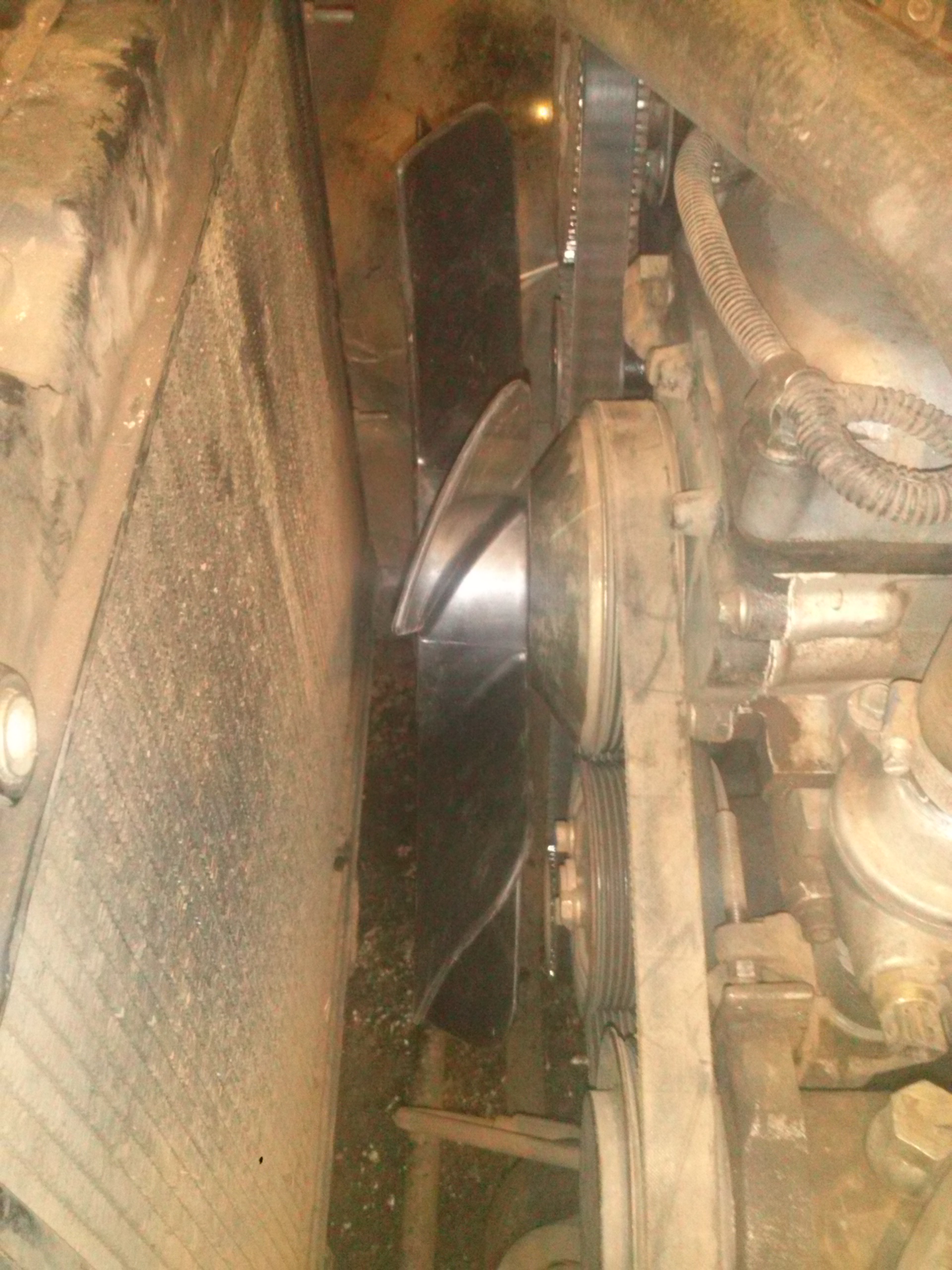

Открыл капот своего старого УАЗика 31519 с двигателем УМЗ 421, там вентилятор крепится на четыре болта напрямую к шкиву. Измерил и оказалось, что отверстия на вентиляторе под болты точно такие же как на шкиву у 514го, то есть можно снять и поставить. Решил купить новый вентилятор, но от 412 не нашел, но нашел пластмассовый вентилятор от газели, который тоже подходит по отверстиям и по диаметру. Под вентилятор нужно поставить проставку, что бы он немного выпирал вперед. Они продаются, но у меня была старая от двигателя ГАЗ 66 (поставку видно на фото, ниже газелевского вентилятора).

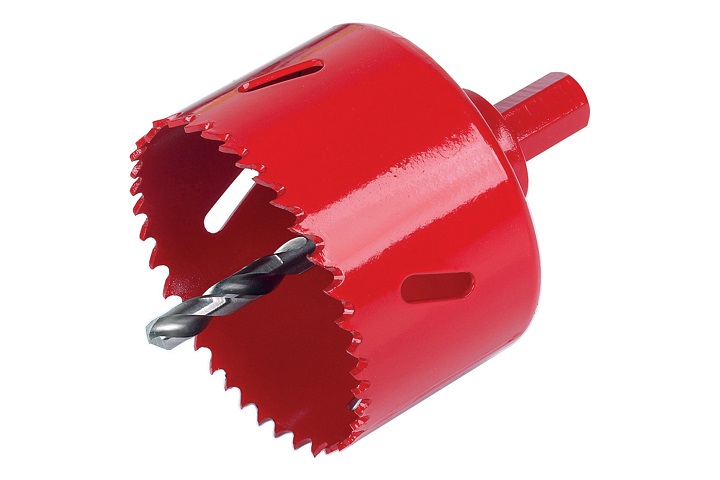

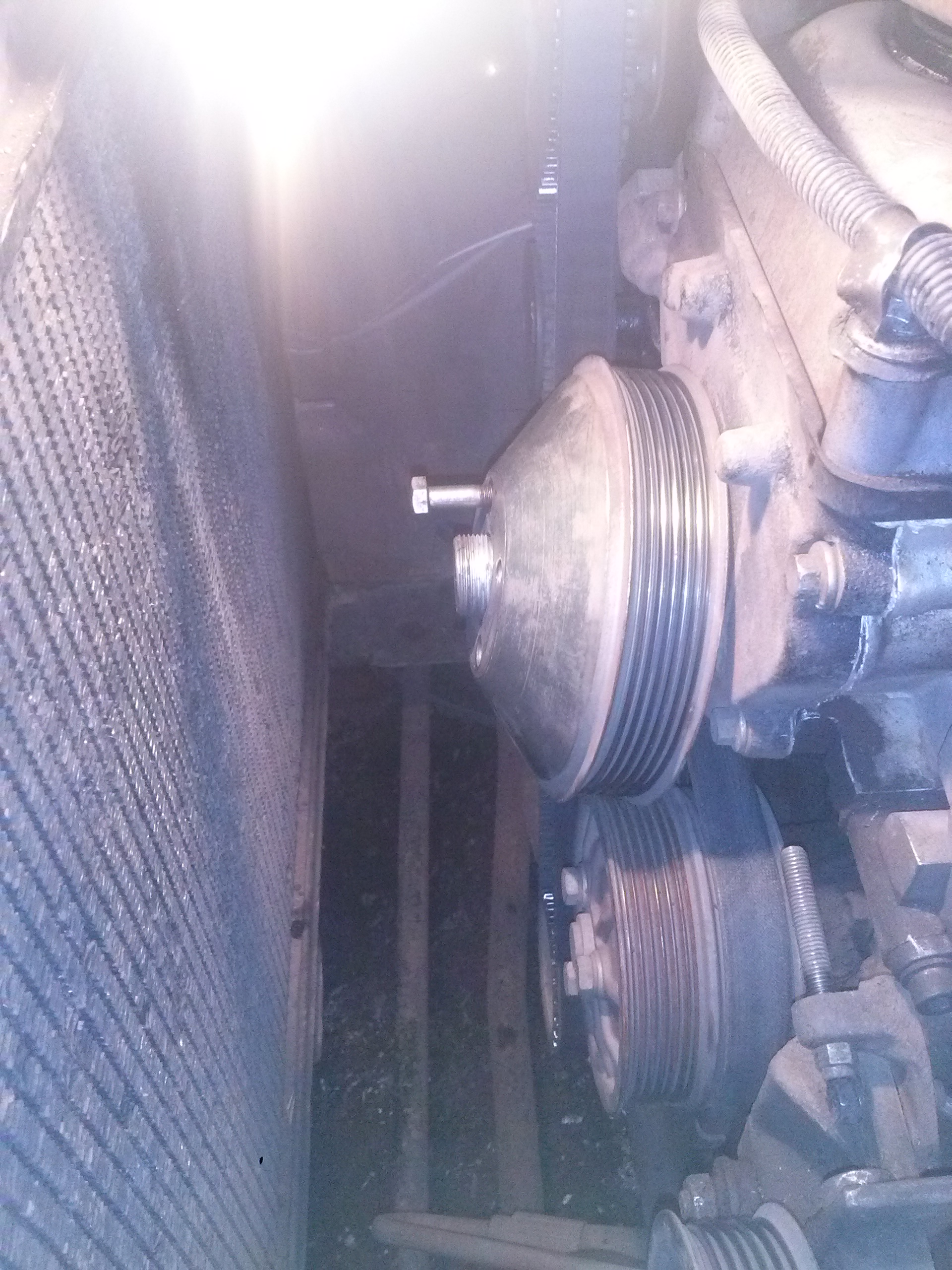

Но центральное отверстие проставки нужно немного расточить, иначе не ляжет вплотную к шкиву (там небольшой бортик). Благо проставка из алюминия и бортик легко выточился коронкой для дрели (фото ниже). Будет немного проблематично установить шкив, проставку и вентилятор так, что бы отверстия встали в один ряд, ведь все нужно закрутить одним болтом, поэтому вначале нужно закрутить одну направляющую шпильку и все насаживать на нее и тогда все встанет без лишних проблем.













Электровентилятор вместо вискомуфты УАЗ Патриот

В связи с тем, что в вискомуфте появился небольшой люфт решил установить электровентиляторы.

Приобрел следующее:

➤ Ролик натяжителя INA (Германия) № 531 0759 10 (2 шт)

➤ Термостат УАЗ ( t = 87°), ГАЗ, КАМАЗ "LUZAR" (LT03021)** / ТС107.1306010-04

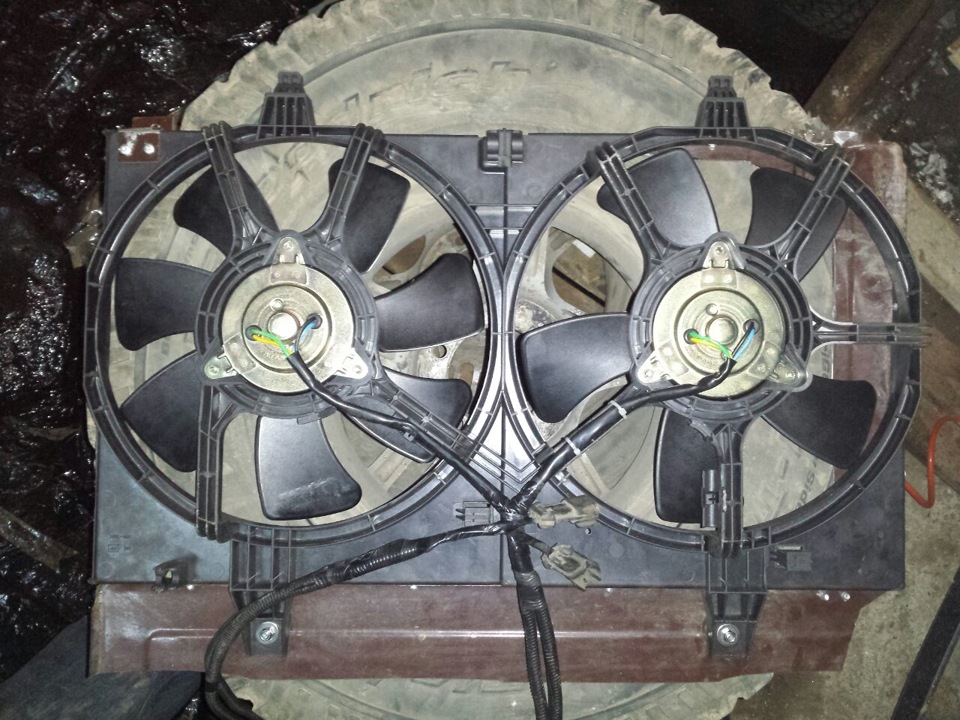

➤ Вентиляторы радиатора (Termal 404615S, аналоги Nissens 85616, Sat ST-DTW1-201-0)

➤ Поликлиновый ремень 6РК2050 (1 987 947 820)

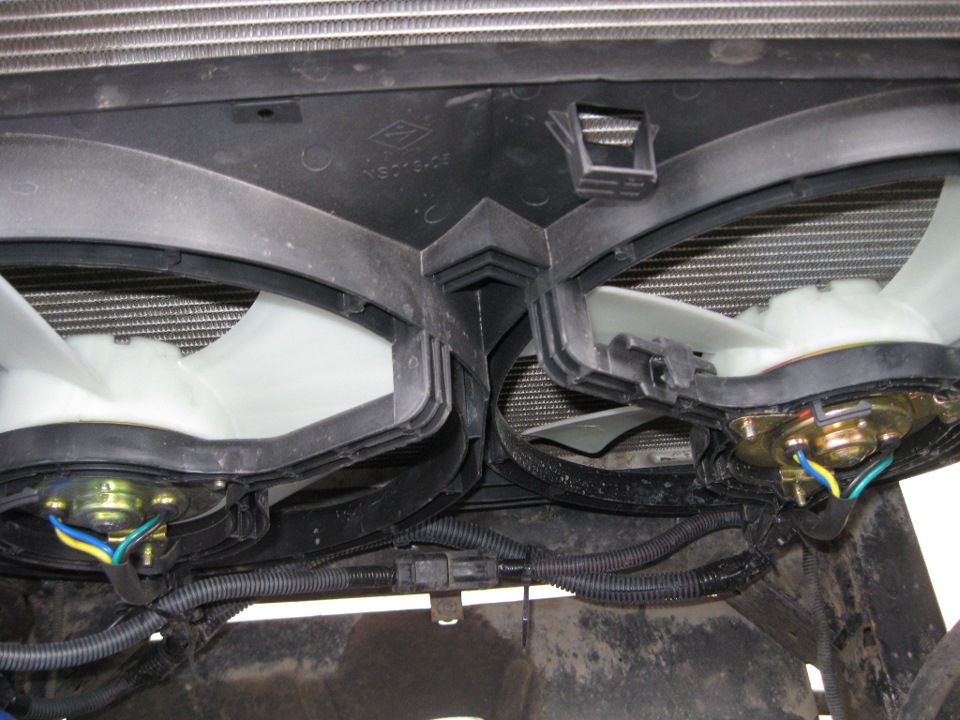

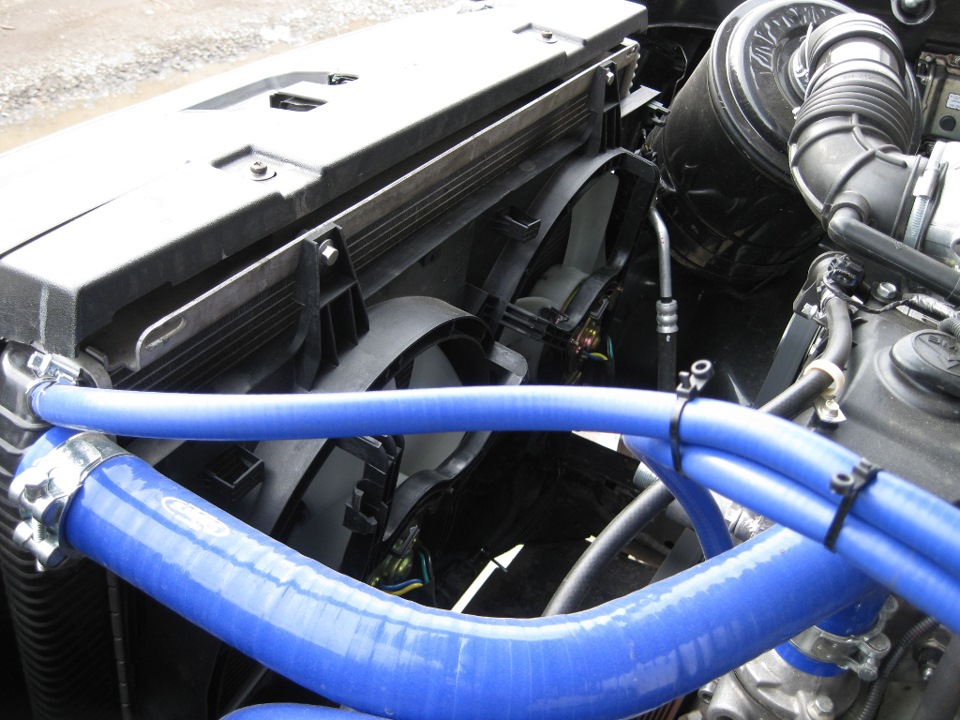

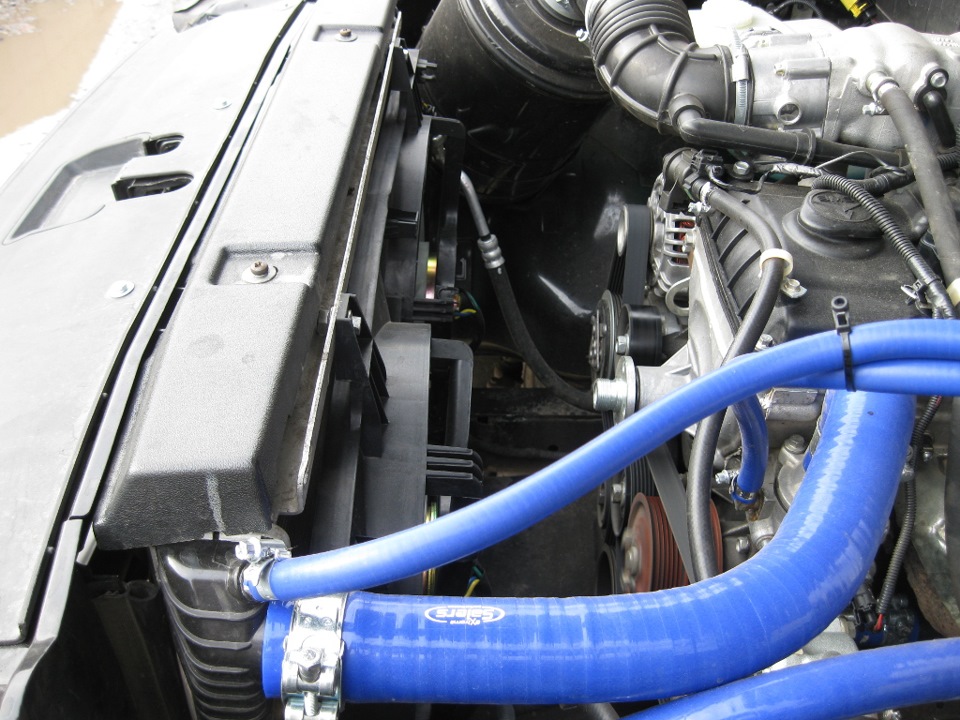

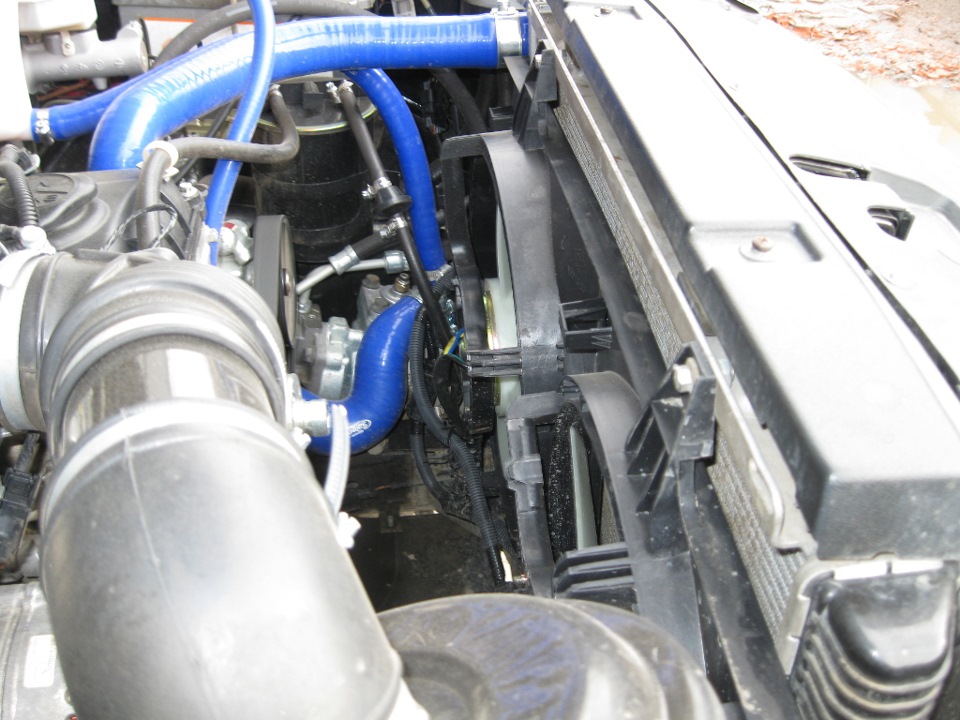

В принципе проблем с установкой не возникло. Спарка встала почти идеально, снизу вошла в зазоры для кожуха вискомуфты, сверху закреплена двумя болтами. Ремень 2050 подошел идеально после удаления вискомуфты.





Спарку подключил к разъемам штатных вентиляторов и т.к. блок управления прошит нестандартной прошивкой, то вентиляторы прекрасно включаются бортовым компьютером на 95 и 97 градусов. Также при установке данной спарки есть возможность сделать включение двух вентиляторов на первой скорости и на второй скорости (что я и сделал), т.е. сейчас при достижении температуры 95 градусов включаются два вентилятора на первой скорости, при достижении температуры 97 градусов включается вторая скорость.



После испытаний получилось следующее: на трассе температура стабильно держится на отметке 91 градус, в городе вентиляторы периодический включаются при 95 градусах и сбивают температуру до 91. Сейчас пришло тепло в наши края и в городе пару раз температуре поднималась до 97 градусов, но быстро сбрасывается т.к. вентиляторы включаются на вторую скорость.



Но для более эффективного охлаждения буду еще закрывать оставшиеся щели: сверху примерно 2 см и справа 2 см. Это должно повысить эффективность вентиляторов и они будут быстрее охлаждать двигатель.
