Замена масла в АКПП Лада Гранта

Перед конструкторами АвтоВАЗа стояла задача найти такую АКПП для Лада Гранта, которая была бы надежной, недорогой в эксплуатации и вписывалась в бюджет самого дешевого ВАЗовского автомобиля. Таким автоматом стала японская автоматическая  гидромеханическая коробка передач Jatco JF414E. С ней и будем разбираться сейчас.

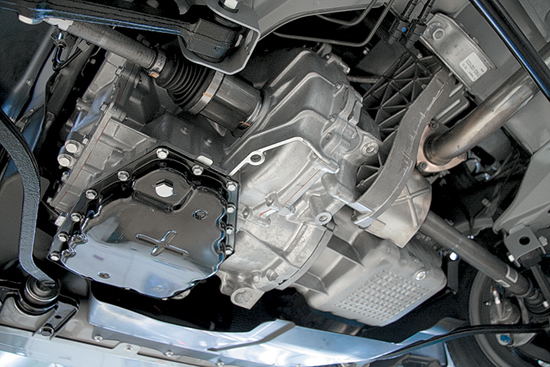

АКПП Jatco JF414E Лада Гранта

Многие считают, что инженеры нашли для Гранты старую и невостребованную АКПП, что в корне противоречит действительности. Да, это не суперсовременный автомат, но коробка пошла в производство только в 2010 году и уже успела отлично показать себя на Ниссан Микра, Альмера, Geely MK, Datsun ON-Do, ME-Do, а также на ВАЗовских Гранте и Калине. Jatco JF414E разрабатывалась в принципе для внутреннего азиатского рынка, где и трудится на многих малолитражках до сегодняшнего дня. АКПП Jatco JF414E Лада Гранта В качестве конкурента 4-ступенчатой АКПП Jatco JF414E рассматривалась айсиновская коробка AW60-40, но в силу ее относительной дороговизны инженеры сделали выбор в пользу Джатко. Коробка рассчитана на передний привод и на работу с моторами объемом до 1,6 л. Имеет электронное управление переключением передач, которое управляет гидроблоком и гидротрансформатором, соленоидами-электрорегуляторами для плавной работы и безразрывной передачей крутящего момента. Ресурс АКПП до полного капремонта составляет 300-400 тысяч км. И это очень хороший показатель для автомата в сегменте мини и микро.

Поломки и проблемы АКПП Jatco JF414E

Благодаря продуманной конструкции и простоте АКПП Jatco JF414E на Лада Гранта практически не требует обслуживания и при соблюдении правил эксплуатации не доставит никаких проблем. Тем не менее этот автомат очень не любит резких стартов и чувствителен к качеству масел (ATF), плохо относится к перегревам и езде на высоких скоростях.
Также отмечен ряд проблем, связанных с особенностями конструкции: • АКПП чувствительна к перепадам напряжения в бортовой сети, плата управления гидроблоком может выйти из строя, к примеру, при неправильном прикуривании двигателя. • В начале производства первые автоматы страдали из-за выхода из строя одного из игольчатых подшипников между ступицей гидронасоса и пакетом High, но к 2013 году эту неприятность японцы победили. • Если не установить внешний фильтр тонкой очистки, через 180-220 тысяч пробега продукты износа фрикционов могут повлиять на ресурс соленоидов. Установка такого фильтра на Грантах с крепким пробегом существенно повысит ресурс АКПП, поскольку устанавливается он снаружи коробки, всегда в доступе и его можно быстро очистить или сменить фильтрующий элемент. Наружный фильтр тонкой очистки АКПП Jatco JF414E

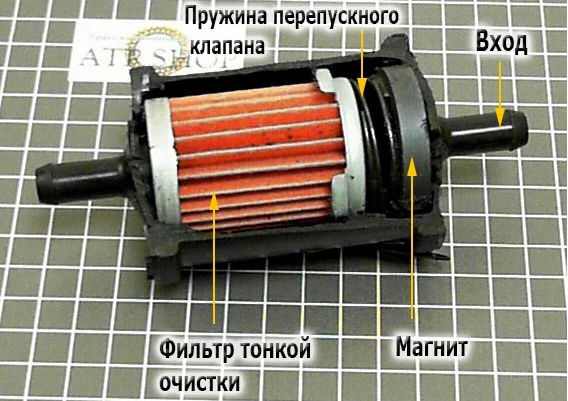

Наружный фильтр тонкой очистки АКПП Jatco JF414E

Когда менять масло в АКПП на Лада Гранта?

Несмотря на указания АвтоВАЗа о том, что масло в коробке передач служит вечно, это не стоит воспринимать как аксиому. Производитель коробки, компания Jatco, четко говорит, что полная замена масла необходима уже на пробеге 80-85 тысяч км, а частичную замену необходимо выполнять вдвое чаще, через 30-40 тысяч пробега. Регламент замены масла зависит от условий эксплуатации и если нет возможности провести полную замену, то частичные могут сильно увеличить ресурс коробки передач. Объем масла в АКПП Jatco JF414E на Лада Гранта составляет 5,4 л, а при частичной замене удается слить не более 3 л жидкости.

Проверка уровня масла в АКПП Гранта

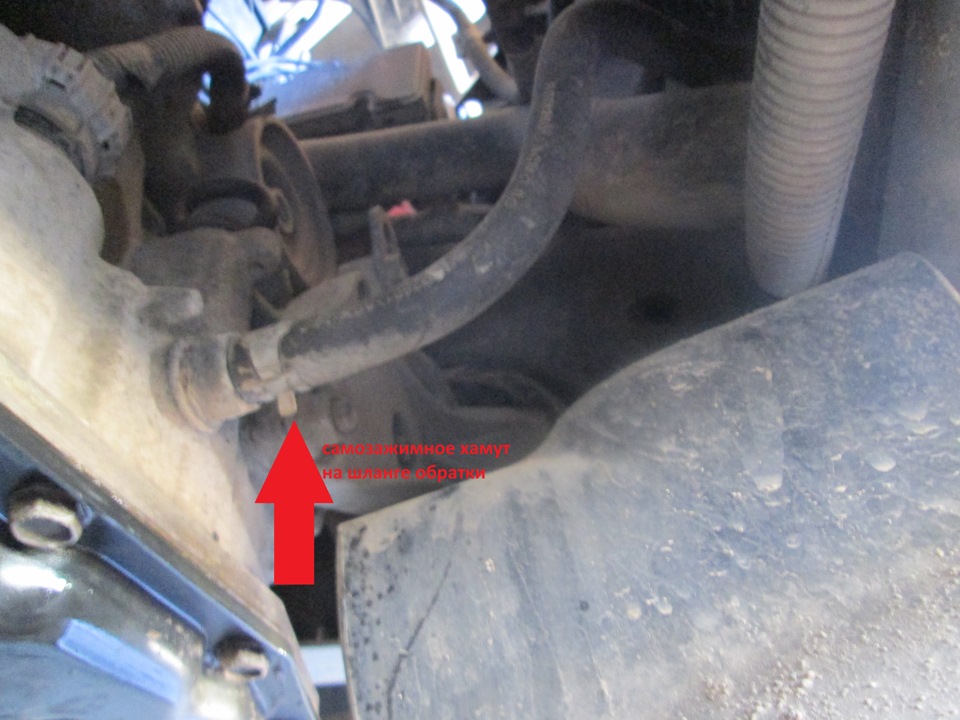

Для проверки уровня масла используется щуп и чтобы до него добраться, проще всего отодвинуть в сторону корпус воздушного фильтра. По щупу можно проверить не только уровень, но и состояние масла. Проверку рекомендуют проводить каждых два-три месяца или чаще. Порядок проверки уровня масла в автомате Jatco JF414E следующий: 1. Запускаем и прогреваем двигатель. 2. Нажимаем на тормоз до упора. 3. Включаем попеременно каждый из режимов селектором. 4. Ставим селектор в нейтральное положение. 5. При работающем на холостых оборотах моторе проверяем уровень масла щупом. Проверка уровня масла в АКПП Гранта

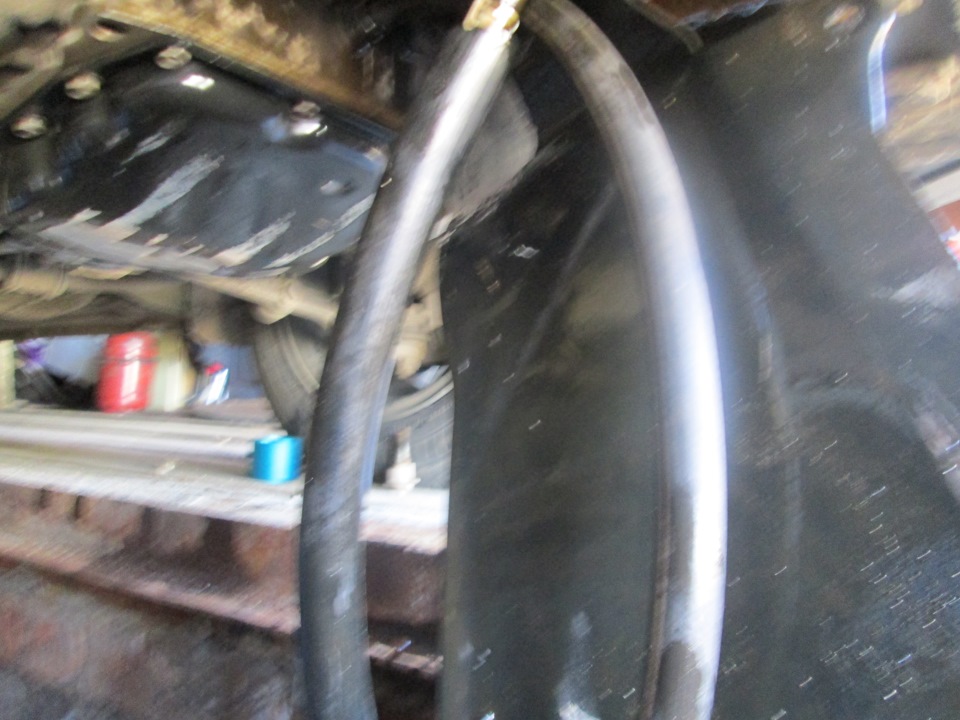

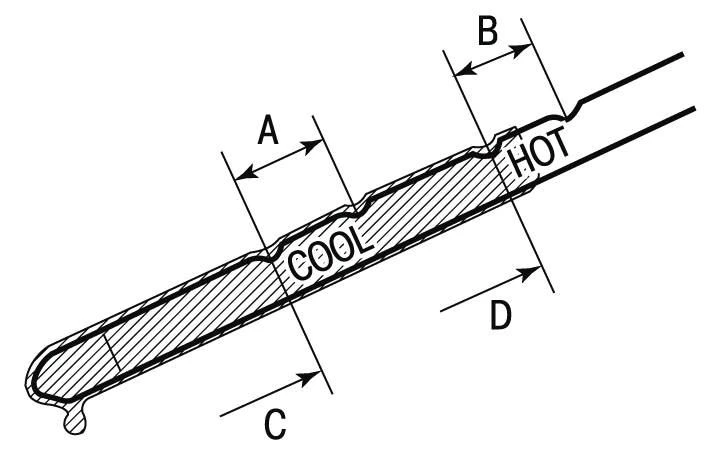

В случае, когда двигатель не прогрет до рабочей температуры, ориентируемся на засечку COOL, если мотор горячий, смотрим на риску HOT. Уровень должен быть между максимальной и минимальной отметками для каждого из состояний ATF. При необходимости доливаем масло согласно указаниям производителя.

Какое масло заливать в АКПП Jatco JF414E Лада Гранта?

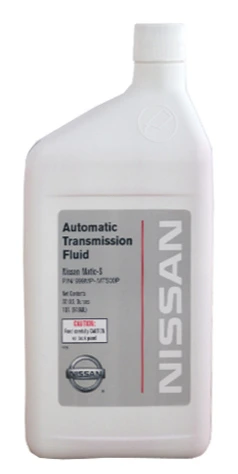

Согласно указаниям компании Jatco, оптимальным маслом для коробки считается Nissan ATF Matic-S 999MP-MTS00-P. Кроме него допускается использование таких синтетических жидкостей: • Genuine EJ-1 ATF; • Petro-Canada ATF D3M; • DURADRIVE MV SYNTHETIC ATF; • и другие аналоги с допуском Dexron VI. При этом нужно учесть, что использование минеральных масел Matic-D не допускается, только аналоги Matic-S или Matic-J.

Процесс замены масла в АКПП Лада Гранта

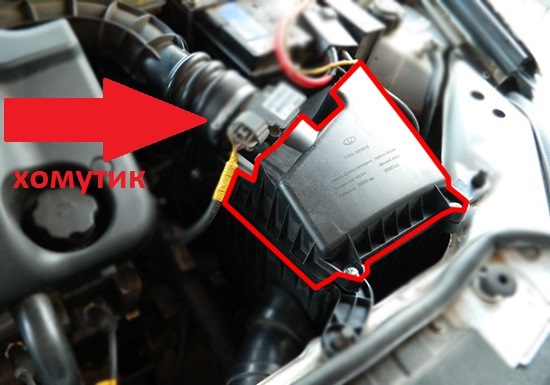

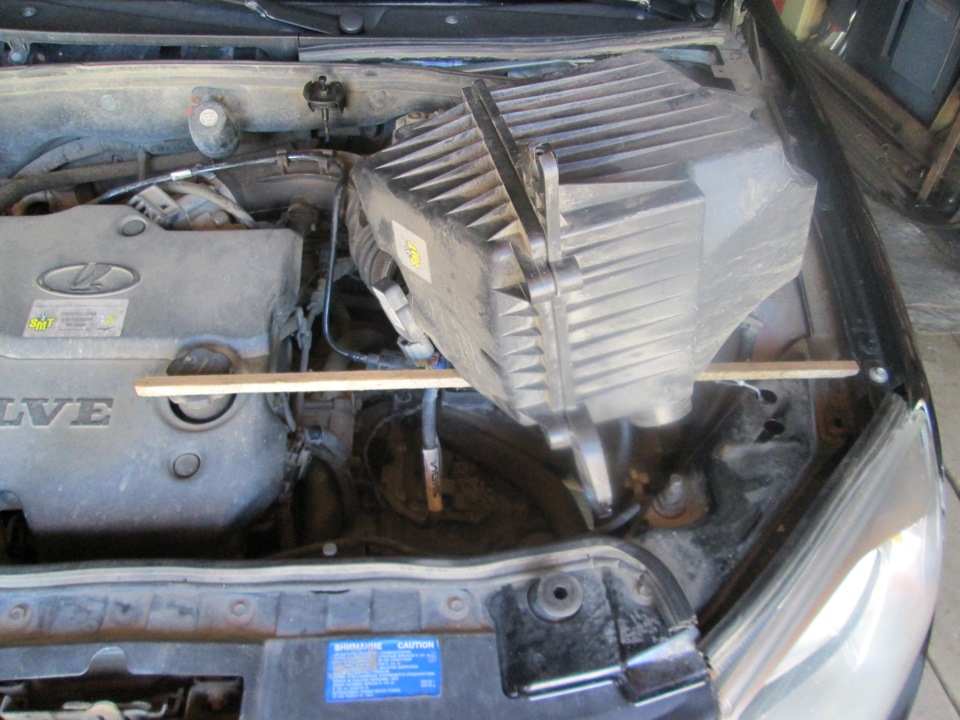

Для работы потребуется следующий набор запчастей: • Масло в АКПП. В данном вопросе каждый выбирает исходя из собственных соображений, многие льют "ниссановское". Масло нужно брать с запасом, вам понадобится не менее 5 литров; • Прокладка поддона АКПП (код 31397 3MX0A); • Медная шайба (код 1102601M02); • Фильтр АКПП (код 31728 3MX0A). Менять желательно, хотя многие обходятся просто его промывкой, а некоторые вообще не трогают, все зависит от пробега. Из инструмента необходимо иметь: • Емкость для слива старого масла; • Лейка и несколько кусков шланга; • Много тряпок, которые не оставляют ворса; • Ключ на "19", "10" и шестигранник на "5"; • Смотровая яма или подъемник. 1. Открываем капот. 2. Ослабляем хомут крепления шланга к воздушному фильтру. 3. Ослабляем шланг клапана адсорбера, который крепится на большом патрубке, с которого только что ослабили хомут и снимаем адсорбер с корпуса воздушного фильтра, просто потянув его вверх. Примерно, как на фото. 4. Снимаем патрубок подачи приточного воздуха к фильтру как на фото. 5. И не отсоединяя ни каких датчиков отводим корпус воздушного фильтра в сторону, примерно, как у меня на фото. Первая часть подготовки закончена. Я специально не стал отсоединять ни каких датчиков так как в процессе замены нам придётся заводить автомобиль.

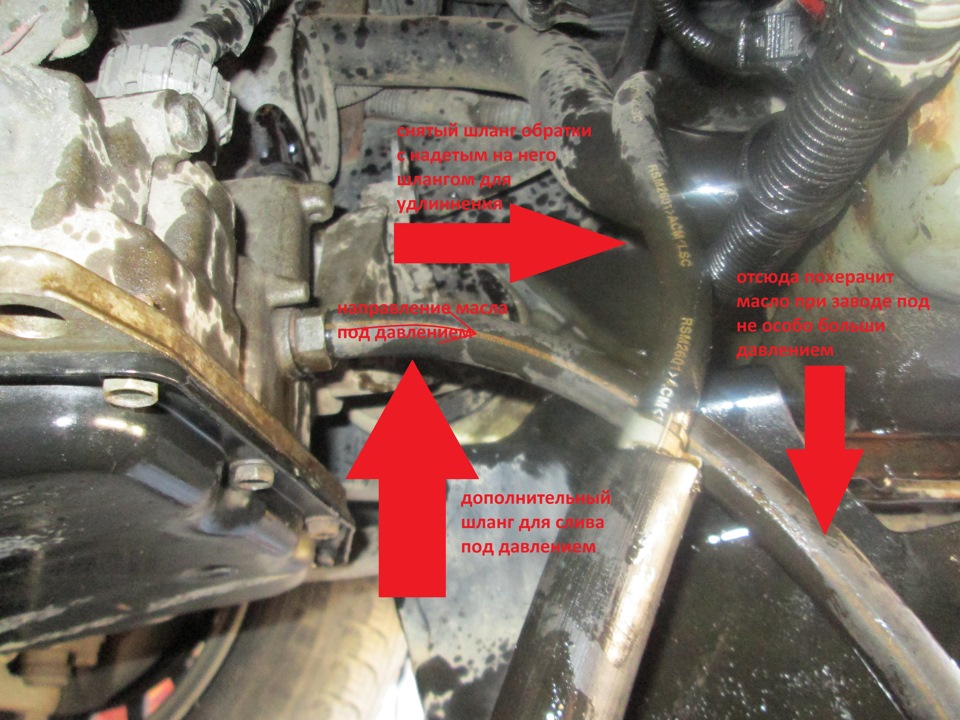

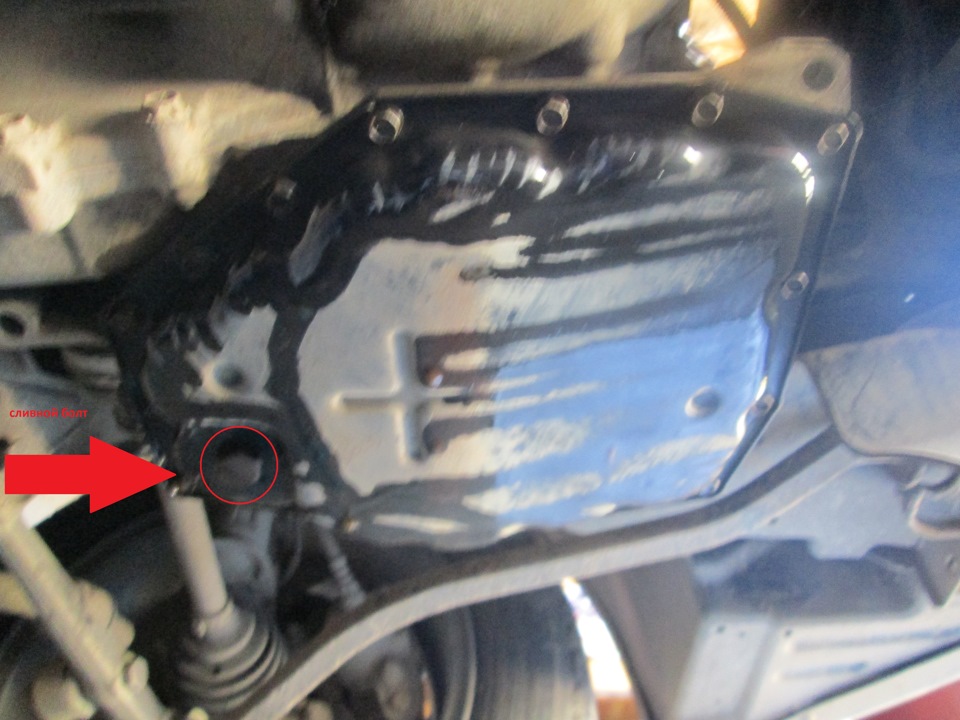

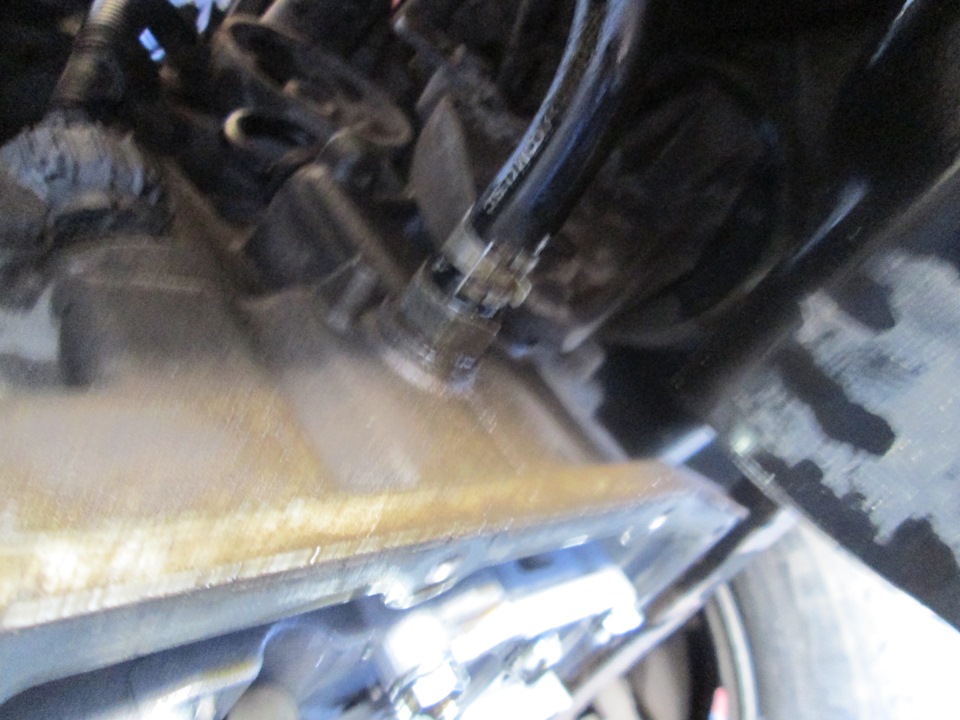

6. Снимаем дополнительную защиту, если таковая имеется. 7. Снимаем пластиковый фартук и отводим его в сторону водительского колеса, прошу прощения что не сделал фото, но вот примерно как-то так надо делать. Просто на просто полностью снимать геморойно, да и без надобности. Вторая часть подготовки закончена. Теперь у нас есть хороший доступ ко всей коробке. 8. Обязательный пункт – перекур или просто перерыв и осмотр всего того что натворил. 9. Берем емкость для слива масла и просто сливаем через сливное отверстие масло. В общем там стоит болт его нельзя не увидеть, он с паронитовой прокладкой. Сольется примерно 0,5 л. 10. Закрываем сливное отверстие, болтом обратно. 11. Заливаем примерно 0,5 – 0,6 л. Масла в заливное отверстие (отверстие щупа). Понадобиться воронка с удлинителем. 12. Отсоединяем шланг обратки от коробки, немного сольётся ещё. 13. Наращиваем шланг обратки, любым из доступных способов. 14. Одеваем на штуцер от коробки, с которого только что сняли шланг обратки, заранее подготовленный запасной шланг. 15. Направляем все это дело в емкость для слива масла. 16. Просим помощника завести авто на нейтрале и внимательно смотрим на цвет масла которое польется под небольшим давлением из шланга прикрепленного к штуцеру коробки. Как только цвет масла стал чуть светлее кричим помощнику: «Глуши мотор»! (примерно через 7-10 секунд должно пойти светлое масло) Сольется ещё примерно 2,5 – 3 л. 17. Ставим шланг обратки на место. 18. Снова откручиваем сливной болт и откладываем его в сторонку, сольётся капелька еще. 19. Снимаем поддон. Головка на 10, все болты поддона одинаковые. Предварительно лучше почистить мягкой щёткой о опрыскать ВДшкой или чем-нибудь аналогичном. ВНИМАНИЕ в поддоне будет немного масла, его ту туда же в емкость для слива масла. 20. Снимаем фильтр, головка на 10, а вот тут ОБЯЗАТЕЛЬНО запомнить какой болт на каком месте, они разной длины. 21. Чистим поддон, магниты и фильтр. Я использовал очиститель для тормозов и тряпку. 22. Ставим обратно фильтр и поддон. Очень внимательно и аккуратно закручиваем болты дабы не сорвать резьбу. Закручиваем сливную пробку. 23. Меряем сколько всего слилось масла и заливаем смело столько же, НЕ ЗАБЫВАЕМ УЧЕСТЬ РАНЕЕ ЗАЛИТЫЕ 0,5 – 0,6 Л. 24. ЗАВОДИМ И ГОНЯЕМ КОРОБКУ ПО ПЕРЕДАЧАМ С ЗАДЕРЖКОЙ НА КАЖДОЙ СЕКУНД ПО 10. 25. Прогреваем машину до рабочей температуры. 26. Прогоняем коробку ещё пару раз. 27. Не глуша авто и на нейтральной передаче проверяем уровень масла (на щупе шкала «HOT») 29. При необходимости долить, глушим мотор и доливаем порциями по 100-200 мл. Заводим и снова прогоняем по передачам и проверяем. ВНИМАНИЕ масло будет прозрачного цвета, смотрим внимательно на щуп. 30. Как уровень будет на минимуме или желательно чуть выше минимума, ставим воздушный фильтр обратно, пластиковый фартук, защиту и катаемся примерно 10 км. 31. Потом снова проверяем уровень, так же отодвинув фильтр в сторону, по-другому я честно говоря не представляю, как добраться до щупа. 32. Если надо доливаем, так же порциями по 100-200 мл. 33. У меня уровень на прогретой машине немного выше середины между минимумом и максимумом. На все про все у меня ушло три канистры и 600 мл. Почему именно так, да потому что в канистрах не по 1 литру, а по 946 мл. Ну можно сказать 3,5л. Грубо. Всем ровных дорог, если что не понятно спрашиваем не стесняемся.
