Двигатель танка Т-34 дизель В-2

Содержание:
Под термином «оружие Победы» обычно понимают самолеты, танки, артиллерийские установки, иногда стрелковое вооружение, дошедшее до Берлина. Менее значимые разработки упоминают реже, а ведь они тоже прошли всю войну и внесли свой важный вклад. Например, дизельный двигатель В-2, без которого был бы невозможен танк Т-34.





К военным и стратегическим изделиям, как известно, требования выносят более суровые, чем для «штатской» техники. Поскольку реальный срок их службы зачастую превышает лет тридцать — не только в России, но и в армиях большинства стран.

Если речь о танковых моторах, они, естественно, должны быть надежными, нетребовательными к качеству топлива, удобными для обслуживания и некоторых видов ремонта в экстремальных условиях, с достаточным по военным меркам ресурсом. И при этом исправно выдавать базовые характеристики. Подход к конструированию таких двигателей особенный. И результат, как правило, достойный. Но то, что произошло с дизелем В-2, — случай феноменальный.

История создания В-2

Его жизнь началась на Харьковском паровозостроительном заводе им. Коминтерна, конструкторский отдел которого в 1931 году получил госзаказ на быстроходный дизель для танков. И сразу был переименован в дизельный отдел. В задании оговаривалась мощность 300 л.с. при 1600 об/мин, при том что у типичных дизелей того времени рабочая частота вращения коленвала не превышала 250 об/мин.

Поскольку на заводе раньше ничем подобным не занимались, то начали разработку издалека, с обсуждения схемы — рядной, V-образной или звездообразной. Остановились на конфигурации V12 с водяным охлаждением, пуском от электростартера и топливной аппаратурой Bosch — с дальнейшим переходом на полностью отечественную, которую также предстояло создать с нуля.

Сначала построили одноцилиндровый двигатель, потом двухцилиндровую секцию — и долго ее отлаживали, добившись 70 л.с. при 1700 об/мин и удельной массы 2 кг/л.с. Рекордно малая удельная масса также была оговорена в задании. В 1933-м работоспособный, но недоведенный V12 прошел стендовые испытания, где непрестанно ломался, страшно дымил и сильно вибрировал.



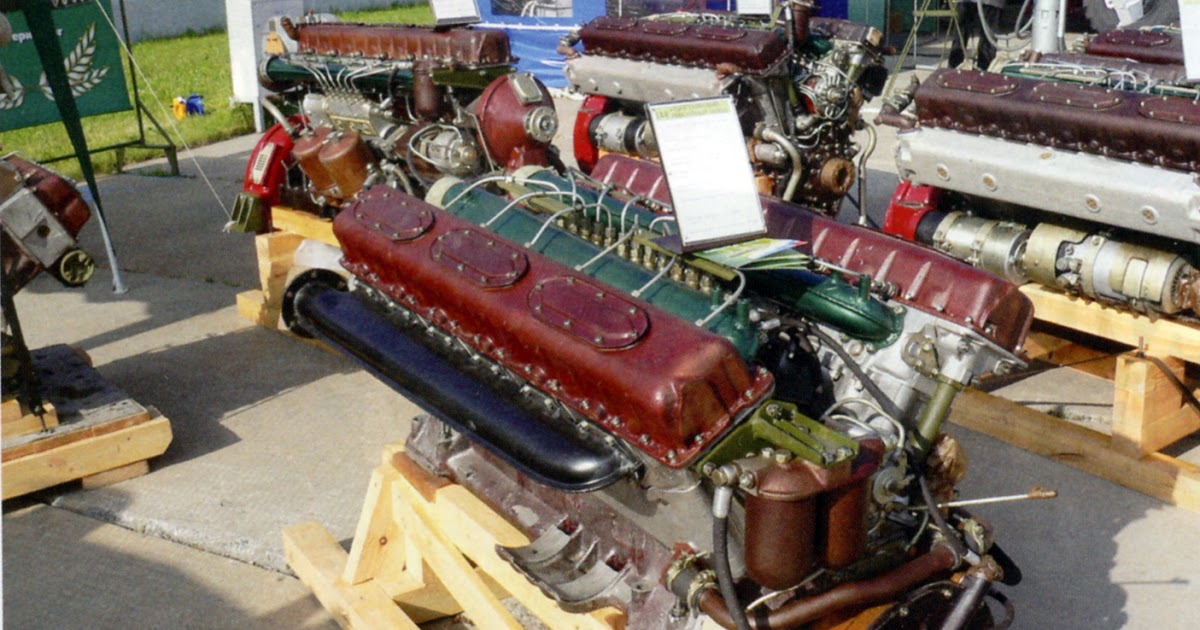

Двигатель В-2 в первоначальном виде провел на массовой военной службе более 20 лет. Отдельные экземпляры на ходу до сих пор. Еще несколько обрели покой в различных музеях.

Испытательный танк БТ-5, оснащенный таким мотором, долго не мог доехать до полигона. То картер трескался, то подшипники коленвала разрушались, то еще что-то, причем для решения многих проблем требовалось создать новые технологии и новые материалы — прежде всего, сорта стали и алюминиевых сплавов. И закупить новое оборудование за рубежом.





Тем не менее в 1935-м танки с такими дизелями представили правительственной комиссии, на ХПЗ возвели дополнительные цеха для выпуска моторов — «дизельный отдел» преобразовывался в опытный завод. В процессе доводки мотора учитывалось второстепенное его предназначение — возможность использования на самолетах. Уже в 1936-м самолет Р-5 с дизелем БД-2А (быстроходный дизель второй авиационный) поднимался в воздух, но этот мотор в авиации так и не был востребован — в частности, из-за появления более подходящих агрегатов, созданных профильными институтами в эти же годы.

В главном, танковом направлении дело продвигалось медленно и тяжко. Дизель по-прежнему жрал слишком много масла и топлива. Некоторые детали регулярно ломались, а слишком дымный выхлоп демаскировал машину, что особо не нравилось заказчикам. Команду разработчиков усилили военными инженерами.

В 1937-м двигатель получил название В-2, под которым он и вошел в мировую историю. А команду усилили еще раз, ведущими инженерами Центрального института авиационных моторов. Часть технических проблем доверили Украинскому институту авиадвигателестроения (позже он был присоединен к заводу), пришедшему к выводу, что необходимо повышать точность изготовления и обработки деталей. Собственный 12-плунжерный топливный насос также требовал доводки.



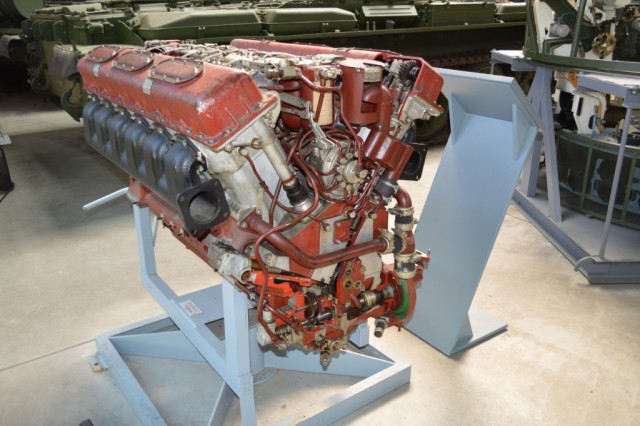

580-сильный двигатель В-55В применялся на танках Т-62, производимых с 1961 по 1975 год. Всего выпущено порядка 20 000 машин — самих танков и различной техники, созданной на их базе.

На государственных испытаниях 1938 года все три двигателя В-2 второго поколения провалились. У первого заклинило поршень, у второго потрескались цилиндры, у третьего — картер. По итогам испытаний изменили почти все технологические операции, поменяли топливный и масляный насосы. За этим последовали новые испытания и новые изменения. Все это шло параллельно с выявлением «врагов народа» и превращением отдела в огромный Государственный завод №75 по выпуску 10 000 моторов в год, для чего станки завозили и монтировали сотнями.

В 1939-м двигатели, наконец, прошли государственные испытания, получив оценку «хорошо» и одобрение на серийное производство. Которое тоже отлаживали мучительно и долго, что было, впрочем, прервано спешной эвакуацией завода в Челябинск — началась война. Правда, еще до того дизель В-2 прошел боевое крещение в реальных военных действиях, будучи установленным на тяжелые танки КВ.

В-2 в окончательном варианте

Получился мотор, про который позже напишут, что с точки зрения конструкции он сильно опередил свое время. А по ряду характеристик еще лет тридцать превосходил аналоги реальных и потенциальных противников. Хотя был далек от совершенства и имел множество направлений для модернизации и улучшений. Некоторые эксперты армейской техники считают, что принципиально новые советские военные дизели, созданные в 1960–1970 годы, уступали дизелям семейства В-2 и были приняты на вооружение лишь по той причине, что становилось уже неприлично не заменить «устаревшее» чем-то современным.



Блок цилиндров и картер — из сплава алюминия с кремнием, поршни — из дюралюминия. Четыре клапана на цилиндр, верхние распредвалы, непосредственный впрыск топлива. Дублированная система пуска — электростартером либо сжатым воздухом из баллонов. Почти все техническое описание — список передовых и инновационных решений того времени.



Двигатель В-46 применен на средних танках Т-72, принятых на вооружение с 1973 года. Благодаря системе наддува снимали 780 л.с. Принципиальных отличий от В-2, прямо сказать, немного.

Он оказался сверхлегким, с выдающимся показателем удельной массы, экономичным и мощным, причем мощность легко варьировалась локальным изменением рабочих оборотов коленвала и степени сжатия. Еще до начала войны в постоянном производстве были три версии — 375-, 500- и 600-сильная, для техники разных весовых категорий. Приладив к В-2 систему наддува от авиамотора АМ-38, получили 850 л.с. и немедленно испытали на опытном тяжелом танке КВ-3.

Как говорят, в бак машины с мотором семейства В-2 можно было заливать любую более-менее подходящую смесь углеводородов, начиная от бытового керосина. Это был сильный аргумент в условиях тяжелой затяжной войны — полуразрушенных коммуникаций и затрудненного обеспечения всех всем необходимым.

За разработку двигателя В-2 Т.П. Чупахину была присуждена Сталинская премия, а осенью 1941 г. завод № 75 награжден Орденом Ленина. В то время этот завод был эвакуирован в Челябинск и слился с челябинским Кировским заводом (ЧКЗ). Главным конструктором ЧКЗ по дизельным двигателям назначили И.Я. Трашутина.

Вместе с тем мотор так и не стал надежным, несмотря на требования наркома танковой промышленности В.А. Малышева. Часто ломался — и на фронте, и на различных испытаниях в годы войны, хотя с начала 1941-го выпускали уже моторы «четвертой серии». Подводили и конструкторские просчеты, и нарушения технологии изготовления — во многом вынужденные, поскольку не хватало нужных материалов, не успевали возобновлять изношенную оснастку, а производство отлаживали в дикой спешке. Отмечали, в частности, что через различные фильтры в камеры сгорания попадает грязь «с улицы» и гарантийный срок в 150 часов в большинстве случаев не выдерживается. Тогда как требуемый ресурс дизеля для танка Т-34 составлял 350 часов.

Осенью 1942 г. в США для изучения были направлены танки Т-34 и KB-1. Их испытания за океаном начались 29 ноября и продолжались ровно год. В итоге двигатель у Т-34 вышел из строя через 72,5 часа, а у KB-1 - через 66,4 часа. Т-34 прошел всего 665 км. Двигатель под нагрузкой проработал 58,45 часа, без нагрузки - 14,05 часа. Всего произошло 14 поломок. В заключении по итогам испытаний отмечалось, что воздухоочиститель совершенно не годится для данного двигателя, практически не задерживает пыли, а наоборот, способствует ускорению износа и снижению надежности.



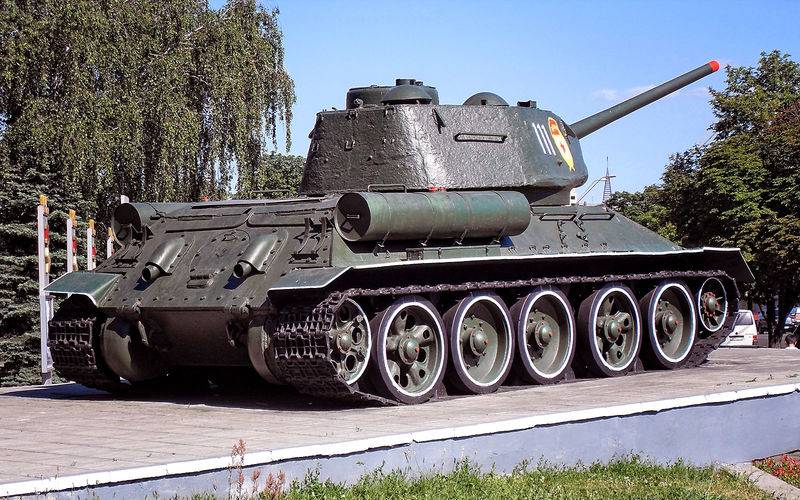

Т-34 считается первым в мире танком, разработанным под дизельный двигатель. Успешность его была предопределена, как пишут, применением новейшего высокоэкономичного дизеля авиационного типа В-2. Поэтому модернизация и «затягивание гаек» шли непрерывно. И если в 1943-м обычный срок службы мотора составлял 300–400 км, то к концу войны превышал 1200 км. А общее число поломок удалось снизить с 26 до 9 на 1000 км.

Завод №75 не справлялся с потребностями фронта, и построили заводы №76 в Свердловске и №77 в Барнауле, которые выпускали все тот же В-2 и его различные версии. Подавляющее большинство танков и часть самоходок, участвовавших в Великой Отечественной, оснащали продукцией этих трех заводов. Челябинский тракторный выпускал дизели в вариантах для среднего танка Т-34, тяжелых танков серии КВ, легких танков Т-50 и БТ-7М, артиллерийского тягача «Ворошиловец». На основе В-2 разработали В-12, позже примененный в танках ИС-4 (успел повоевать около месяца) и Т-10.

Применение двигателя В-2 на гражданке

Весь потенциал конструкции В-2 не удалось раскрыть ни до, ни во время войны — некогда было заниматься раскрытием потенциала. Но набор из различных мелких недоделок оказался прекрасной базой для развития, а сама концепция — оптимальной. После войны семейство постепенно пополнилось танковыми двигателями В-45, В-46, В-54, В-55, В-58, В-59, В-84, В-85, В-88, В-90, В-92, В-93 и так далее. Причем развитие еще не завершено, а отдельные моторы семейства серийно выпускают до сих пор.



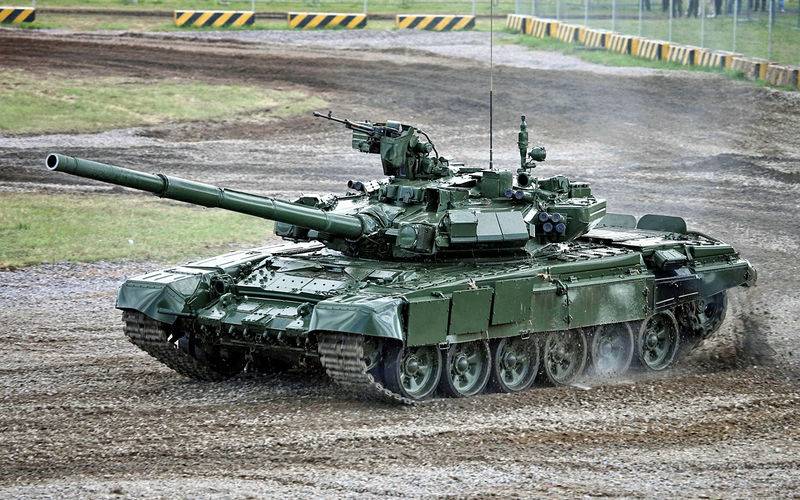

Современный танк Т-90 сегодня оснащен мотором В-84МС (840 л.с.) или его модернизированным вариантом В-92С2 (1000 л.с.) Оба они — прямые потомки и дальнейшее развитие концепции В-2.

Танк Т-72 — основной боевой танк СССР, выпущенный тиражом порядка 30 тысяч экземпляров, получил 780-сильный мотор В-46. Современный основной боевой танк России Т-90 изначально оснащали 1000-сильным наддувным двигателем В-92. Многие тезисы описаний В-2 и В-92 полностью совпадают: четырехтактный, V-образный, 12-цилиндровый, многотопливный, жидкостное охлаждение, непосредственный впрыск топлива, алюминиевые сплавы в блоке цилиндров, картере, поршнях.



Для БМП и прочей менее тяжелой техники создали рядный мотор-половинку от B-2, причем первые наработки такой схемы провели и испытали в 1939-м. Также среди прямых потомков В-2 — новое поколение X-образных танковых дизелей производства ЧТЗ (применены на БМД-3, БТР-90), где использованы половинки в другом измерении — V6.

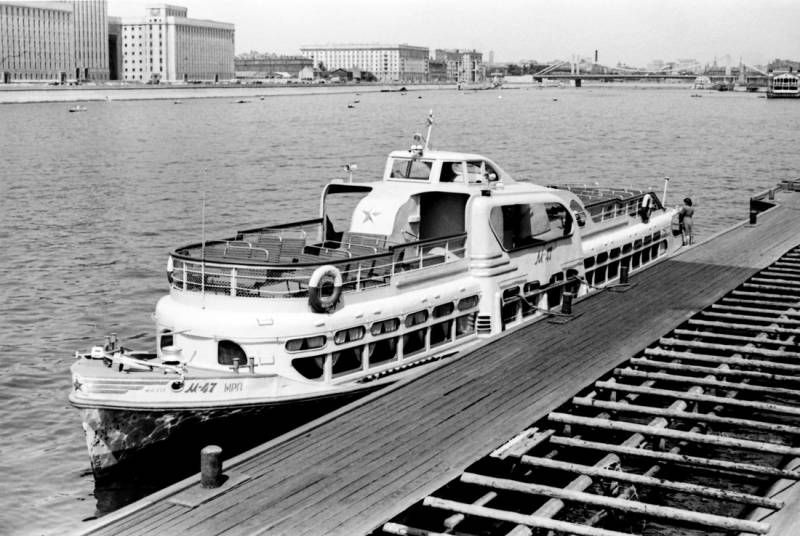

Полезен он был и на гражданской службе. В объединении «Барнаултрансмаш» (бывший завод №77) из В-2 создали рядный Д6, а позже и полноразмерный Д12. Их ставили на множество речных катеров и буксиров, на теплоходы серий «Москва» и «Москвич».

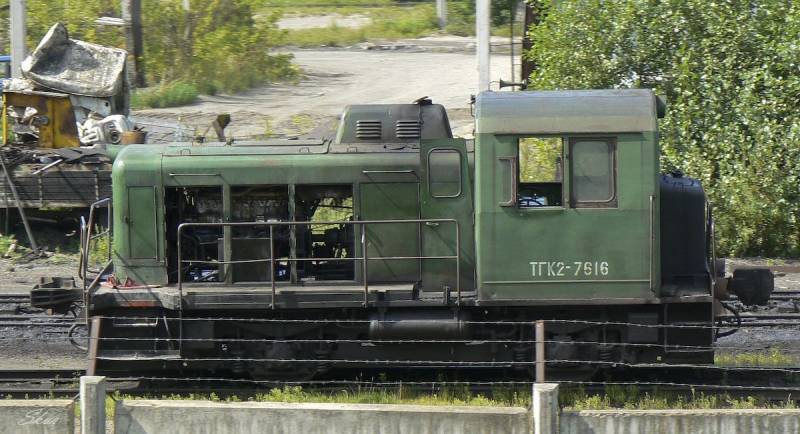

Маневровый тепловоз ТГК2, выпущенный суммарным тиражом под десять тысяч экземпляров, получил модификацию 1Д6, а 1Д12 ставили на карьерные самосвалы МАЗ. Тяжелые тракторы, локомотивы, тягачи, различные специальные машины — везде, где требовался мощный надежный дизель, вы найдете ближайших родственников великого двигателя В-2.



А «144-й Бронетанковый ремонтный завод», прошедший в составе 3-го Украинского фронта от Сталинграда до Вены, по сей день предлагает услуги по ремонту и восстановлению дизельных двигателей типа В-2. Хотя давно уже стал акционерным обществом и осел в Свердловске-19. И честно говоря, не верится, что высокая габаритная мощность, безотказность и надежность в работе, хорошая ремонтопригодность, удобство и простота обслуживания современных моторов этого семейства — просто рекламная зазывалка. Скорее всего, так оно и есть на самом деле. За что спасибо всем, кто создал и улучшал этот мотор-долгожитель.

Характеристики двигателя В-2

В-2 относился к быстроходным 4-тактным бескомпрессорным, с непосредственным впрыском топлива 12-цилиндровым тепловым машинам жидкостного охлаждения, имеющим Vобразное расположение цилиндров с углом развала 60°.

Картер состоял из верхней и нижней половин, отлитых из силумина, с плоскостью разъёма по оси коленчатого вала. В нижней половине картера имелись два углубления (передний и задний маслозаборники) и передача к масляному и водяному насосам и топливоподкачивающей помпе, крепящихся снаружи картера. К верхней половине картера крепились на анкерных шпильках левый и правый блоки цилиндров вместе с их головками. В корпусе рубашки каждого блока цилиндров, изготовленного из силумина, устанавливались по шесть стальных азотированных мокрых гильз.

В каждой головке цилиндров были два распредвала и по два впускных и выпускных клапана (т.е. по четыре!) на каждый цилиндр. Кулачки распределительных валов действовали на тарелки толкателей, установленных непосредственно на клапанах. Сами валы были полыми, по внутренним сверлениям подводилось масло к их опорам и к тарелкам клапанов. Выпускные клапаны не имели специального охлаждения. Для привода распредвалов использовали вертикальные валы, каждый из которых работал с двумя парами конических шестерён.

Коленчатый вал изготавливался из хромоникельвольфрамовой стали и имел восемь коренных и шесть шатунных пустотелых шеек, располагавшихся попарно в трёх плоскостях под углом 120°. Коленчатый вал имел центральный подвод смазки, при котором масло подводилось в полость первой коренной шейки и по двум сверлениям в щеках проходило во все шейки. Развальцованные в выходных отверстиях шатунных шеек медные трубки, выходившие к центру шейки, обеспечивали поступление на трущиеся поверхности центрифугированного масла. Коренные шейки работали в толстостенных стальных вкладышах, залитых тонким слоем свинцовистой бронзы. От осевых перемещений коленвал удерживался упорным шарикоподшипником, установленным между седьмой и восьмой шейками.

Поршни – штампованные из дюралюминия. На каждом установлены пять чугунных поршневых колец: два верхних компрессионных и три нижних маслосбрасывающих. Поршневые пальцы – стальные, полые, плавающего типа, удерживаемые от осевого перемещения дюралюминиевыми заглушками.

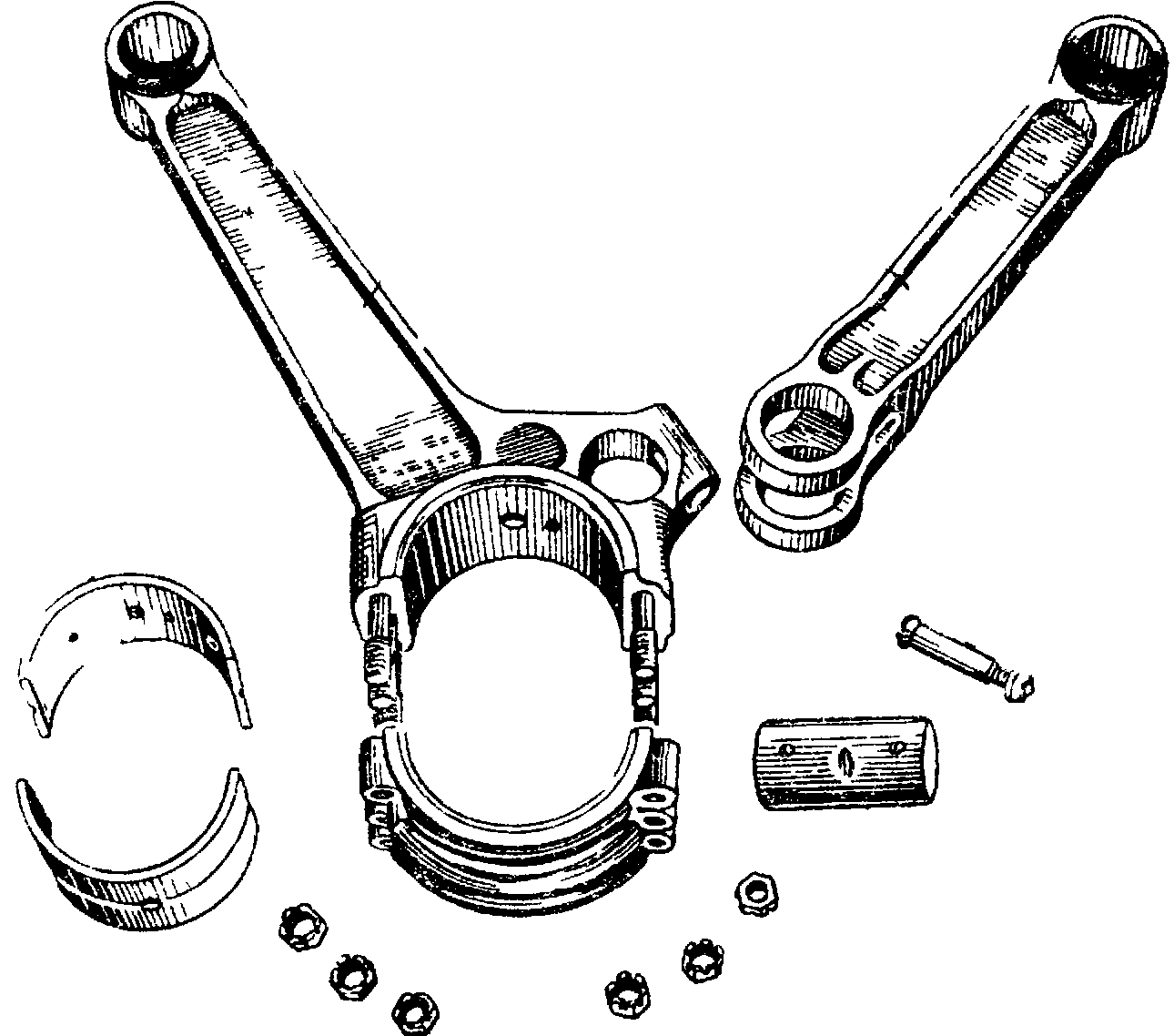

Шатунный механизм состоял из главного и прицепного шатунов. Из-за кинематических особенностей этого механизма ход поршня прицепного шатуна был на 6,7 мм больше, чем у главного, что создавало небольшое (около 7%) различие в степени сжатия в левом и правом рядах цилиндров. Шатуны имели двутавровое сечение. Нижняя головка главного шатуна к верхней его части крепилась с помощью шести шпилек. Шатунные вкладыши были стальными тонкостенными, залитыми свинцовистой бронзой.



Пуск двигателя был дублированным, состоявшим из двух, действующих независимо систем – электрического стартера мощностью 11 кВт (15 л.с.) и пуска сжатым воздухом из баллонов. На некоторых двигателях вместо обычных электростартеров устанавливали инерционные с ручным приводом из боевого отделения танка. Система пуска сжатым воздухом предусматривала наличие распределителя воздуха и пускового автоматического клапана на каждом цилиндре. Максимальное давление воздуха в баллонах составляло 15 МПа (150 кгс/см2), а поступавшего в распределитель – 9 МПа (90 кгс/см2) и минимальное – 3 МПа (30 кгс/см2).

Для подкачки топлива под избыточным давлением 0,05–0,07 МПа (0,5–0,7 кгс/см2) в питающую полость насоса высокого давления использовалась помпа коловратного типа. Насос высокого давления НК-1 – рядный 12-плунжерный, с двухрежимным (позже всережимным) регулятором. Форсунки закрытого типа с давлением начала впрыска 20 МПа (200 кгс/см2). В системе топливоподачи имелись также фильтры грубой и тонкой очистки.

Система охлаждения – закрытого типа, рассчитанная на работу под избыточным давлением 0,06–0,08 МПа (0,6–0,8 кгс/см2), при температуре кипения воды 105–107°С. В неё входили два радиатора, центробежный водяной насос, сливной кран, заливной тройник с паровоздушным клапаном, центробежный вентилятор, закрепленный на маховике двигателя, и трубопроводы.

Система смазки – циркуляционная под давлением с сухим картером, состоявшая из трёхсекционного шестерённого насоса, масляного фильтра, двух масляных баков, ручного подкачивающего насоса, уравнительного бачка и трубопроводов. Масляный насос состоял из одной нагнетающей секции и двух откачивающих. Давление масла перед фильтром составляло 0,6–0,9 МПа (6–9 кгс/см2). Основной сорт масла – авиационное МК летом и МЗ зимой.

Анализ параметров двигателей В-2 показывает , что они отличались от карбюраторных намного лучшей топливной экономичностью, большой габаритной длиной и сравнительно небольшой массой. Это объяснялось более совершенным термодинамическим циклом и «близким родством» с авиационными моторами, предусматривавшим длинный носок коленвала и изготовление большого числа деталей из алюминиевых сплавов.


	Технические характеристики


			Двигатель
			В-2
			В-2К




			Год выпуска
			1939


			Тип
			Танковый, быстроходный, бескомпрессорный, с непосредственным впрыском топлива


			Число цилиндров
			12


			Диаметр цилиндров, мм
			150


			Ход поршня, мм:

				– основного шатуна
				– прицепного шатуна




			180

			186,7


			Рабочий объём, л
			38,88


			Степень сжатия
			14 и 15
			15 и 15,6


			Мощность, кВт (л.с.), при мин^–1
			368 (500) при 1 800
			442 (600) при 2 000


			Максимальный крутящий момент Нм (кгс·м) при 1 200 мин^–1
			1 960 (200)
			1 960 (200)


			Минимальный удельный расход топлива, г/кВт·ч, (г/л.с.·ч)
			218 (160)
			231 (170)


			Габариты, мм
			1 558х856х1 072


			Масса (сухая), кг
			750






Танк Т-34. Дизельный двигатель типа В-2 - Часть-1 - видео



Танк Т-34. Двигатель типа В-2 - Часть-2 - видео



Почему дизель от Т-34 выпускают до сих пор? - видео




В-2 — советский быстроходный танковый двигатель - видео
**Технические характеристики**
Двигатель	В-2	В-2К
Год выпуска	1939
Тип	Танковый, быстроходный, бескомпрессорный, с непосредственным впрыском топлива
Число цилиндров	12
Диаметр цилиндров, мм	150
Ход поршня, мм: – основного шатуна – прицепного шатуна	180 186,7
Рабочий объём, л	38,88
Степень сжатия	14 и 15	15 и 15,6
Мощность, кВт (л.с.), при мин^–1	368 (500) при 1 800	442 (600) при 2 000
Максимальный крутящий момент Нм (кгс·м) при 1 200 мин^–1	1 960 (200)	1 960 (200)
Минимальный удельный расход топлива, г/кВт·ч, (г/л.с.·ч)	218 (160)	231 (170)
Габариты, мм	1 558х856х1 072
Масса (сухая), кг	750
