Регулировка карбюратора ВАЗ 2106 своими руками
- Содержание:
- Таблица: тарировочные данные карбюратора «Озон»
- Признаки неисправности карбюратора ВАЗ 2106
- Регулировка привода карбюратора ВАЗ 2106
- Регулировка заслонки карбюратора ОЗОН ВАЗ 2106
- Регулируем устройство пуска карбюратора ВАЗ 2106
- Регулировка поплавка карбюратора ОЗОН ВАЗ 2106
- Регулировка холостых оборотов на Ваз 2106
- Диагностика карбюратора после регулировки
- Обслуживание карбюратора ВАЗ 2106
- ВАЗ 2106 глохнет на холостых оборотах
- Провалы при нажатии на педаль газа ВАЗ 2106
- Провалы возникающие при нажатии педали газа, на примере карбюратора ОЗОН - видео
- Регулировка ускорительного насоса карбюратора ОЗОН
- Настройка карбюратора ваз 2106 - видео
- НАСТРОЙКА ЛЮБОГО КАРБЮРАТОРА НА КЛАССИКЕ - ВАЗ 2101-2107 - видео

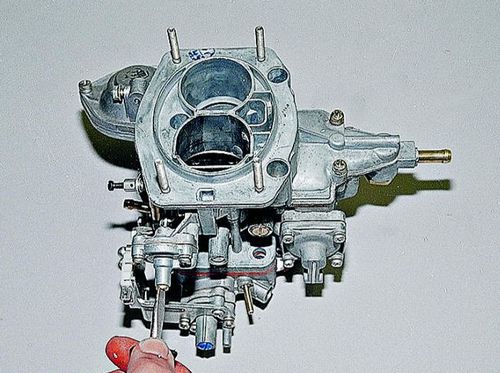

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином. На ВАЗ 2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ). Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой топливо из поплавковой камеры. В результате происходит формирование топливно-воздушной смеси в пропорциях, необходимых для её воспламенения в камере сгорания.Таблица: тарировочные данные карбюратора «Озон»
| Параметр | Первая камера | Вторая камера |
| Диаметр, мм | ||
| диффузора | 22 | 25 |
| смесительной камеры | 28 | 36 |
| главного топливного жиклёра | 1,12 | 1,5 |
| главного воздушного жиклёра | 1,5 | 1,5 |
| топливного жиклёра холостого хода | 0,5 | 0,6 |
| воздушного жиклёра холостого хода | 1,7 | 0,7 |
| топливного жиклёра эконостата | — | 1,5 |
| воздушного жиклёра эконостата | — | 1,2 |
| эмульсионного жиклёра эконостата | — | 1,5 |
| воздушного жиклёра пускового устройства | 0,7 | — |
| жиклёра пневмопривода дроссельной заслонки | 1,5 | 1,2 |
| отверстия распылителя ускорительного насоса | 0,4 | — |
| перепускного жиклёра ускорительного насоса | 0,4 | — |
| Подача ускорительного насоса за 10 полных ходов, см3 | 7 ± 25% | — |
| Номер тарировки распылителя смеси | 3,5 | 4,5 |
| Номер тарировки эмульсионной трубки | F15 | F15 |
Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудняется запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.
Признаки неисправности карбюратора ВАЗ 2106
Основными симптомами неоптимального состава смеси являются: • затруднения при запуске холодного двигателя; • неустойчивая работа двигателя на холостом ходу; • провалы при нажатии на педаль акселератора; Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам: • Расход топлива увеличивается • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет Если же мотор получает обедненную смесь, вы это поймете по следующему признаку: • Из под капота раздаются громкие хлопки. В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.
Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.
Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.
Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

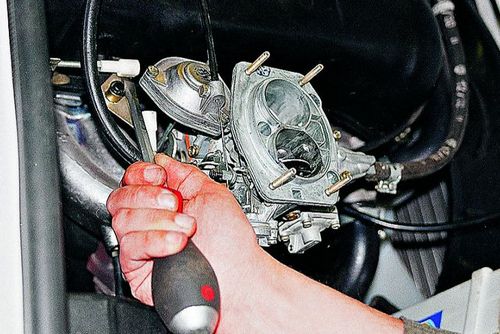

Регулировка привода карбюратора ВАЗ 2106

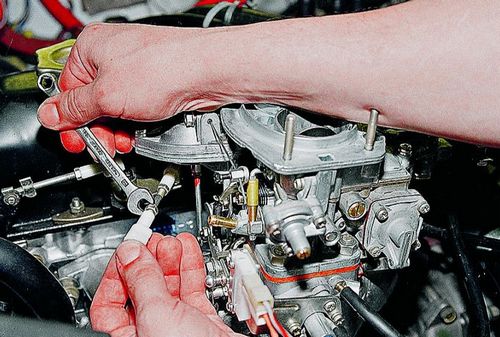

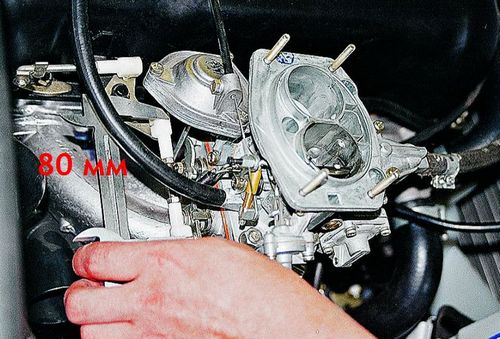

1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров. 2. При отклонении от этого размера, вынимаем один наконечник.

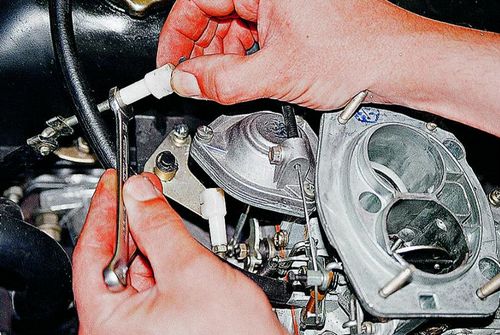

3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
4. Затягиваем гайку и возвращаем тягу.
5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

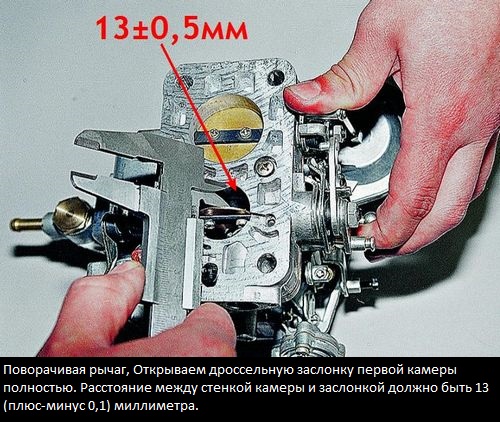

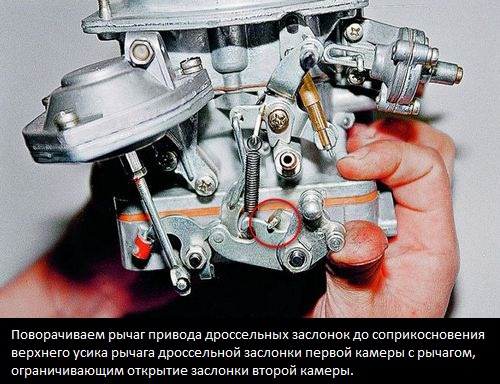

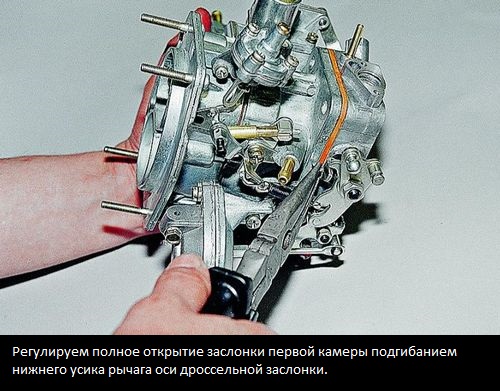

Регулировка заслонки карбюратора ОЗОН ВАЗ 2106
Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:
Регулируем устройство пуска карбюратора ВАЗ 2106

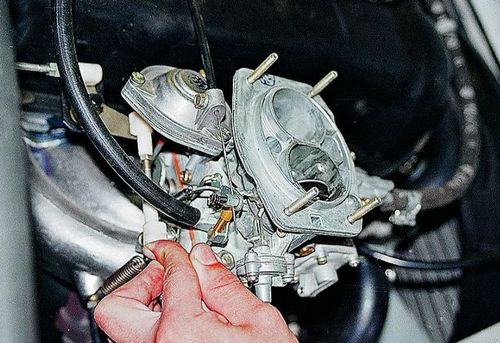

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра. 1. Выворачиваем пробку . Под ней находим винт регулировки.

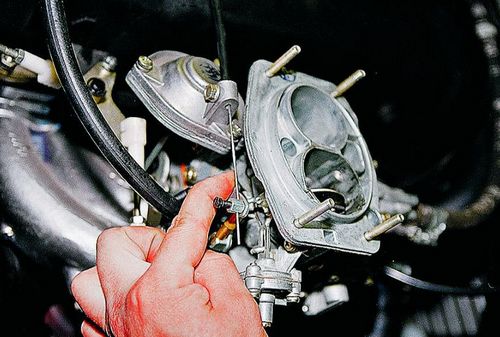

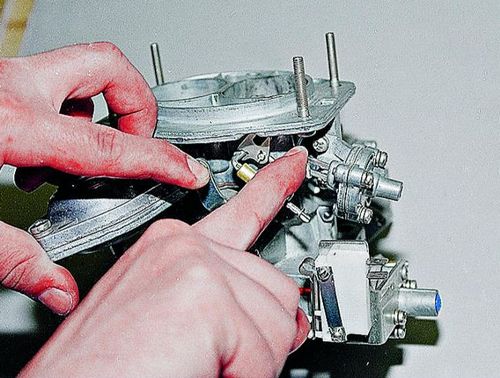

2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.

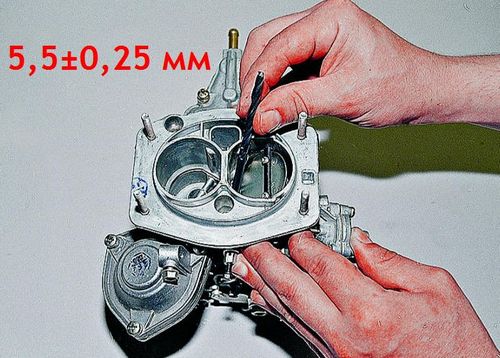

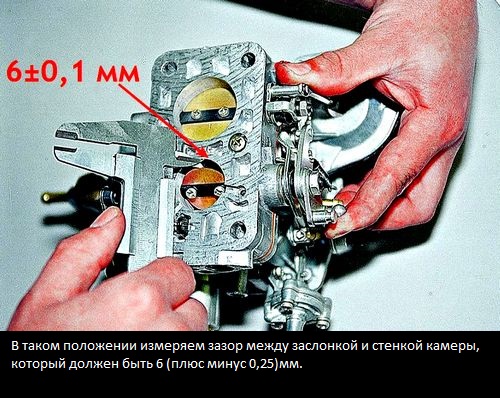

3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.

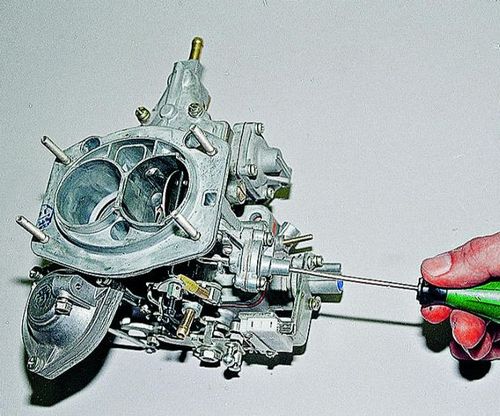

4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
5. Возвращаем пробку обратно.

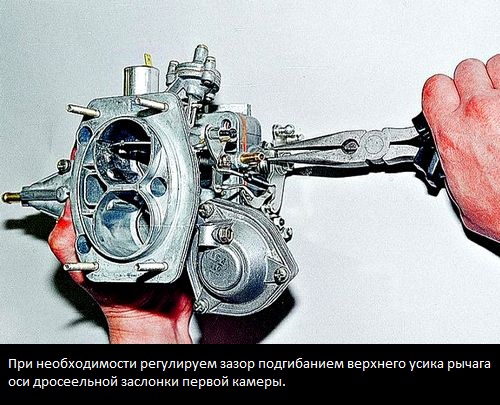

6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

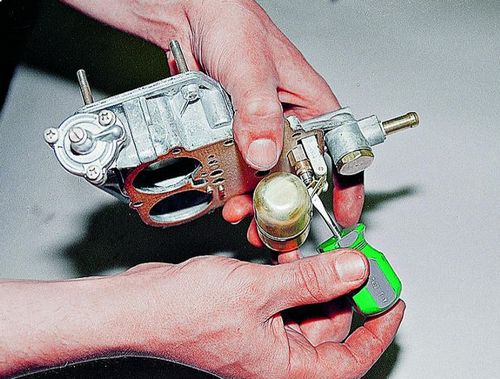

Регулировка поплавка карбюратора ОЗОН ВАЗ 2106

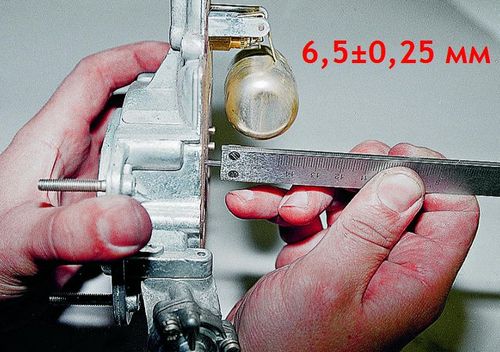

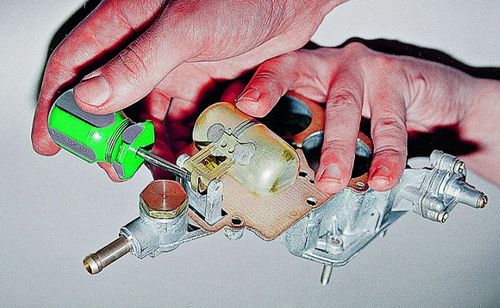

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно. 1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
2. Зазор регулируется путем изменения угла наклона поплавкового язычка.

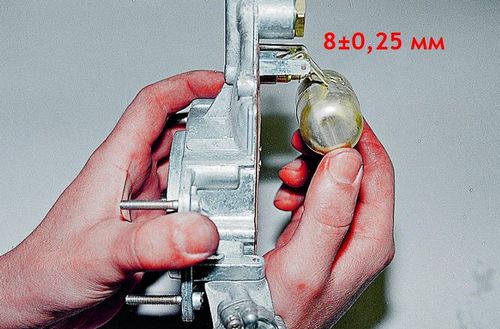

3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

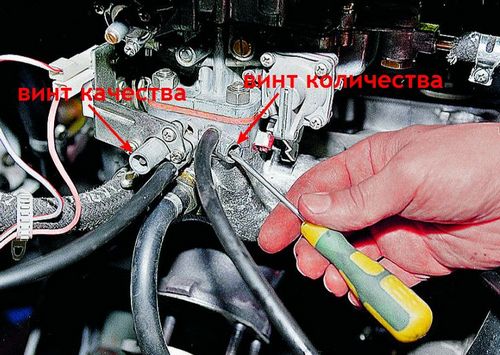

Регулировка холостых оборотов на Ваз 2106
Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 90 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

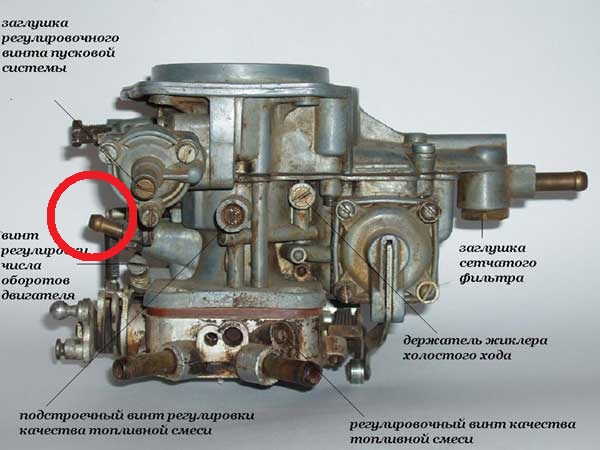

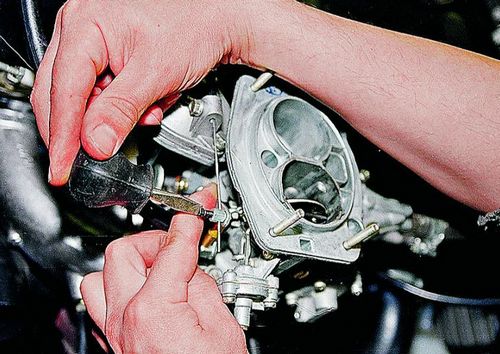

1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
3. Винтом количества снова доводим обороты до нужного значения.
4. Операцию лучше всего провести два-три раза.
Диагностика карбюратора после регулировки
Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить. При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества. Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов. Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.Обслуживание карбюратора ВАЗ 2106
В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.
При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом
Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.
ВАЗ 2106 глохнет на холостых оборотах
В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси. Сложившаяся ситуация потребует от автовладельца выполнения следующих действий. 1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

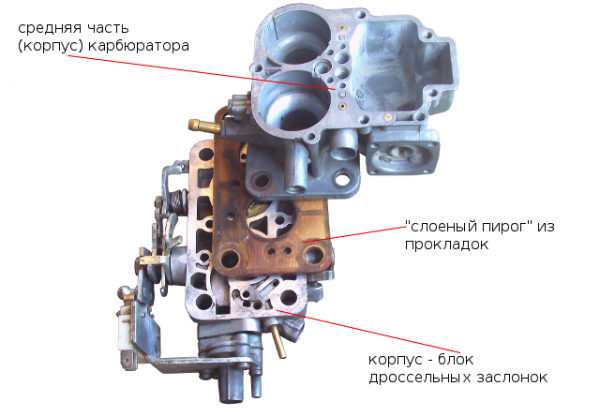

В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка.
2. Затянуть все болтовые соединения.

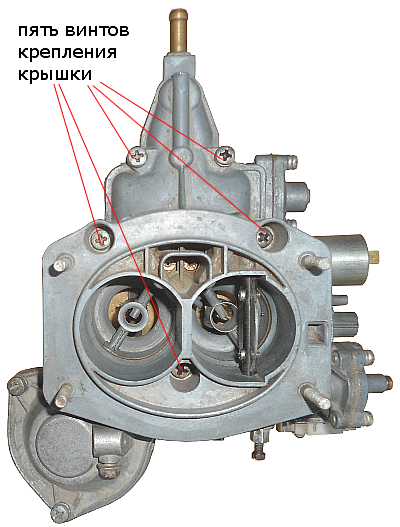

В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора.
3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества.

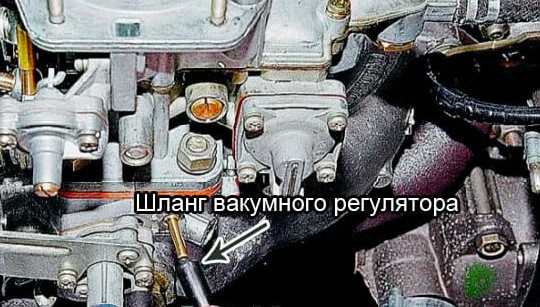

4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.
Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха.
Провалы при нажатии на педаль газа ВАЗ 2106
При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием: • засорения подводящих каналов, носика распылителя и нагнетательного клапана; • разгерметизации корпуса; • соскочившей трубки вакуумного регулятора опережения зажигания. Для устранения этой неисправности необходимо: 1. Заменить уплотняющие элементы карбюратора. 2. Затянуть болтовые соединения. 3. Заменить резиновое уплотнительное кольцо электромагнитного клапана. 4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания. 5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

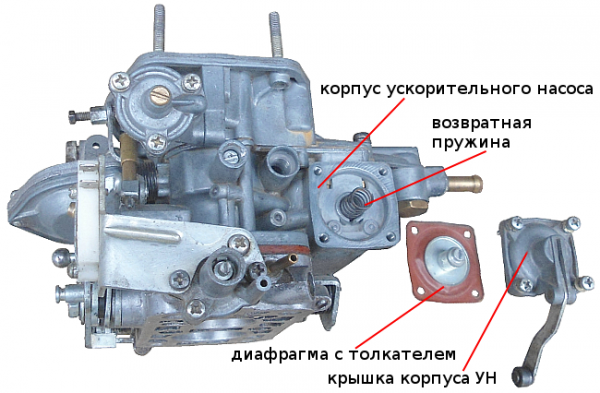

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса
Провалы возникающие при нажатии педали газа, на примере карбюратора ОЗОН - видео

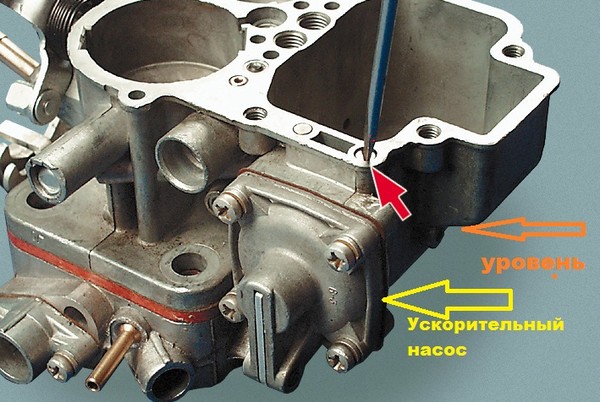

Регулировка ускорительного насоса карбюратора ОЗОН
Ускорительный насос обеспечивает дополнительную подачу топлива в момент ускорения, обогащая смесь. В обычном режиме он не требует дополнительной регулировки. Если же был вывернут настроенный производителем регулировочный винт подачи насоса, после сборки карбюратора следует провести регулировку подачи топлива из распылителя. Делается это в следующем порядке. 1. Для заполнения топливом каналов ускорительного насоса десять раз проворачиваем рычаг привода дросселя. 2. Под носик распылителя подставляем ёмкость. 3. С интервалом в три секунды проворачиваем рычаг привода дросселя до упора ещё десять раз. 4. Медицинским шприцем объёмом 10 см3 собираем из ёмкости бензин. За десять полных ходов диафрагмы насоса собранное количество топлива должно составить около 7 см3. 5. Наблюдаем за формой и направлением струи из распылителя. При неровной и прерывистой струе чистим распылитель или меняем его на новый. 6. При необходимости регулируем винтом подачу ускорительным насосом топлива.
С помощью винта подачи топлива можно отрегулировать количество топлива, необходимое для моментального ускорения.
Настройка карбюратора ваз 2106 - видео
НАСТРОЙКА ЛЮБОГО КАРБЮРАТОРА НА КЛАССИКЕ - ВАЗ 2101-2107 - видео
