Двигатели российского производства

Содержание:
В России, как и в любой промышленно развитой стране мира, моторостроение играет роль одного из ключевых факторов движущей силы автопрома. Мировой опыт моторостроения показывает, что технический уровень бензиновых и дизельных двигателей, их многообразие по размерности, эффективным показателям, а также качество и удешевление продукции существенным образом зависят от развития производства компонентов.





Самые современные отечественные двигатели

Сегодня дизелестроители выпускают двигатели с двумя типами систем питания: насос-форсунки и Common Rail. Последняя, как более перспективная, получила наибольшее распространение. Действенным средством повышения мощности и гибкости работы дизеля стал турбонаддув с промежуточным охлаждением наддувочного воздуха.

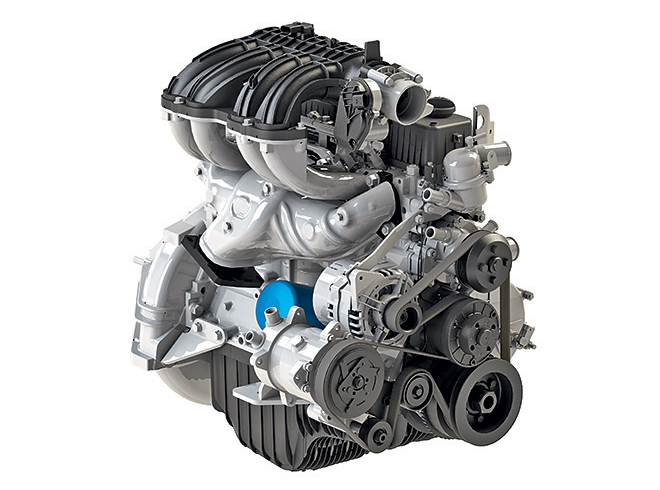

Двигатель УМЗ EvoTech 2.7


Переход к выполнению норм Евро-4 и выше требует применения системы рециркуляции отработавших газов в сочетании с фильтром-уловителем твердых частиц, а также системы селективной нейтрализации NOx (SCR), что при переходе на Евро-5 потребует организации сети заправок с предложением реагента типа AdBlue.

Отечественный транспортный дизель в ближайшие годы будет обладать: удельной мощностью 35–40 кВт/л; оптимизированной конструкцией головки и блока цилиндров из чугуна; двухступенчатым турбонаддувом с или без промежуточного охлаждения наддувочного воздуха, гибкой системой впрыска топлива с давлением впрыска до 250 МПа, предпочтительно Common Rail, стандартизированными форсунками; приводом валов газораспределения со стороны маховика; встроенным моторным тормозом; оптимизированной  системой контроля расхода воздуха и рециркуляции отработавших газов; фильтром частиц в базовой комплектации; системой SCR. Найдут применение валы газораспределения (один или два) в головке цилиндров и «открытый» фильтр.

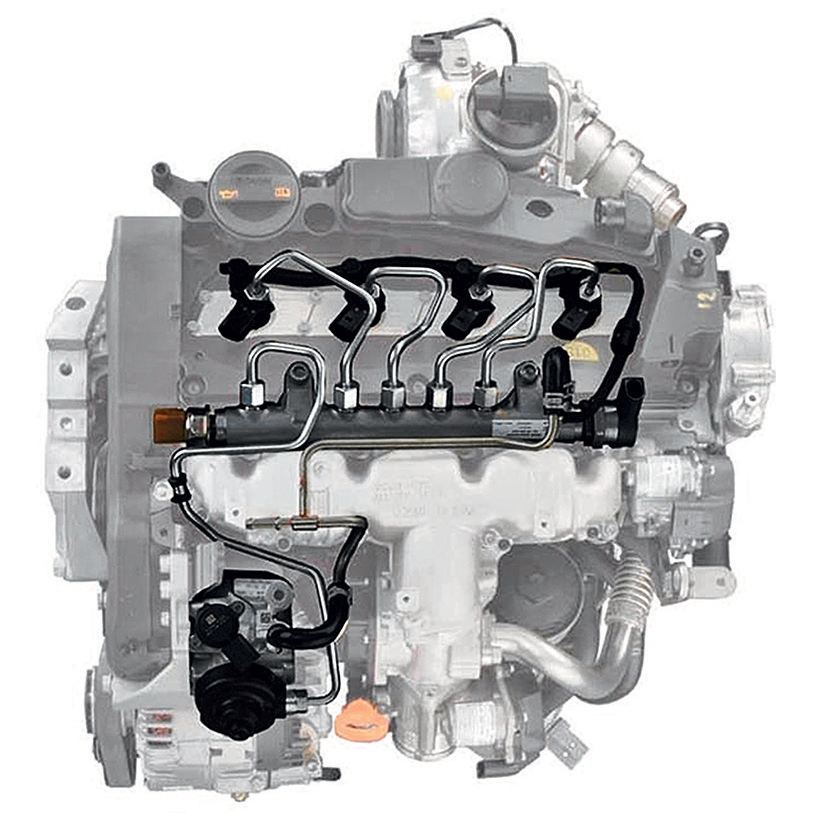

Пример размещения Common Rail на двигателе

Требования экологических норм Евро-4 и выше у бензиновых двигателей выполняются за счет применения электронных систем впрыска, более совершенных систем зажигания и использования каталитических нейтрализаторов двухблочной конструкции, применения катколлекторов.

Газовые двигатели ныне составляют относительно небольшую долю по сравнению с бензиновыми и дизельными моторами.  Газобаллонные автомобили могут получить распространение после организации широкой сети наполнительных станций.





Серьезной проблемой является отставание российских предприятий по широкому спектру технологий для получения сложных заготовок моторного производства, таких как литье из высокопрочных чугунов и чугунов с вермикулярным графитом, стальное и биметаллическое литье, а также обработка поверхностей деталей химико-термическим, лазерным, плазменным методами. Не случайно развитие отечественного моторостроения все более зависит от западных поставщиков.

Современные двигатели УМЗ

Ульяновский моторный завод (УМЗ), входящий в «Группу ГАЗ», развернул производство бензиновых двигателей стандарта Евро-4.

Ведется создание силовых установок Евро-5 с перспективой выполнения норм Евро-6.

К числу отличий 4-цилиндрового 125-сильного мотора УМЗ-42164 (2,89 л) можно отнести: электронную педаль газа Delphi, топливные форсунки нового поколения той же Delphi, распредвал с оптимизированными фазами, регулятор разрежения картерных газов с маслоотделителем, комплексную микропроцессорную систему управления топливоподачей и зажиганием.

В 2014 г. на УМЗ стали выпускать двигатели EvoTech 2.7 рабочим объемом 2,7 л мощностью 107 л. с. Это совместная разработка «Группы ГАЗ» и южнокрейской инжиниринговой компании Tenergy. Отличительные черты мотора: новая конструкция поршневой группы, камеры сгорания и блока цилиндров; усовершенствованный газораспределительный механизм; измененные системы охлаждения, питания, зажигания и смазки. Результат — увеличенный крутящий момент в широком диапазоне оборотов, надежная работа в жестких температурных условиях и сниженный на 10 % расход топлива. Двигатель соответствует нормам Евро-4 и Евро-5, его ресурс — 400 тыс. км.

Ульяновские моторостроители первыми в России освоили серийное производство газобензиновых модификаций двигателей. Это 100-сильные агрегаты серии УМЗ-421647 ГБО (Евро-4) с микропроцессорной системой управления впрыском топлива и зажиганием.

Дальнейшее развитие продуктовой линейки двигателей УМЗ связано с повышением экологичности и экономичности. При этом особый акцент сделают на развитии битопливных газовобензиновых модификаций.

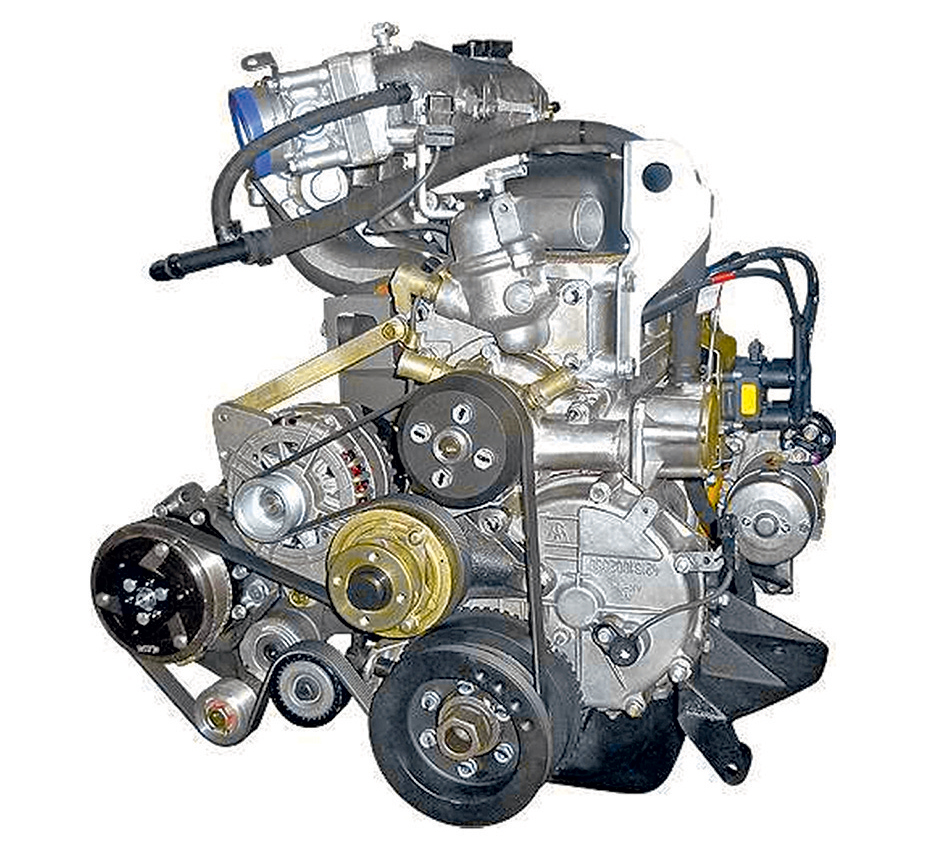

Бензиновый двигатель УМЗ-42164

На ОАО «Автодизель», также входящем в «Группу ГАЗ», выпускаются семейства среднелитражных рядных 4- и 6-цилиндровых двигателей ЯМЗ-534 (4,43 л) и ЯМЗ-536 (6,65 л). Агрегаты создавались для выполнения норм Евро-4, а в дальнейшем Евро-5 и выше. Их параметры находятся на уровне лучших зарубежных аналогов, а силовой диапазон составляет от 120 до 320 л. с.

В конструкции моторов применяется система Electronic Common Rail System 2 фирмы Bosch, обеспечивающая давление впрыска 180 МПа с потенциалом до 200 МПа для выполнения стандарта Евро-5.  Система рециркуляции отработавших газов (EGR) установлена непосредственно на двигателе, а механизм контроля над этим устройством интегрирован в систему управления двигателем. Турбокомпрессор оборудован клапаном перепуска газов на турбине, интеркулером типа «воздух-воздух» и встроенным маслорадиатором.

Двигатель ЯМЗ-534, это L-образный четырехцилиндровый дизель семейства ЯМЗ-530, производства Ярославского моторного завода. Новое семейство многоцелевых дизельных двигателей ЯМЗ-530 выпуcкается в четырехцилиндровом и шестицилиндровом исполнении. Серия ЯМЗ-534 разработана на Автодизеле "с нуля", при участии известной инжиниринговой компании AVL List. ЯМЗ-534 относится к средним рядным дизелям, первый серийный мотор такого рода на территории России. Надо сказать, что в модельном ряду уже был четырехцилиндровый дизель ЯМЗ-204 (снят с производства более 20 лет назад), но в отличии от двигателя ЯМЗ-534, он относился к тяжелым дизелям и не имел турбонаддува.



Базовой моделью является мотор ЯМЗ-5340, он представляет собой рядный четырехтактный дизель с турбонаддувом. Более поздние модификации двигателя ЯМЗ-5340, силовые агрегаты ЯМЗ-5341, ЯМЗ-5342 и ЯМЗ-5344, конструктивно выполнены аналогично базовой модели. Данные двигатели покрывают мощностной диапазон от 136 до 190 л.с., различаются только регулировками топливной аппаратуры за счет изменения параметров настройки электронного блока управления (ЭБУ).

ЯМЗ-534 CNG это перспективный двигатель Ярославского моторного завода, спроектирован для работы на газе. Газовый двигатель ЯМЗ-534 CNG создан при участии канадской компании Westport – признанного мирового лидера по разработке газовых систем для транспорта.

Двигатели ЯМЗ-534, их модификации и комплектации предназначены для установки на автомобили МАЗ, Урал, ГАЗ и ГАЗон NEXT на газовом топливе, а также автобусы ПАЗ.

Ресурс моторов достигает 800–900 тыс. км пробега.

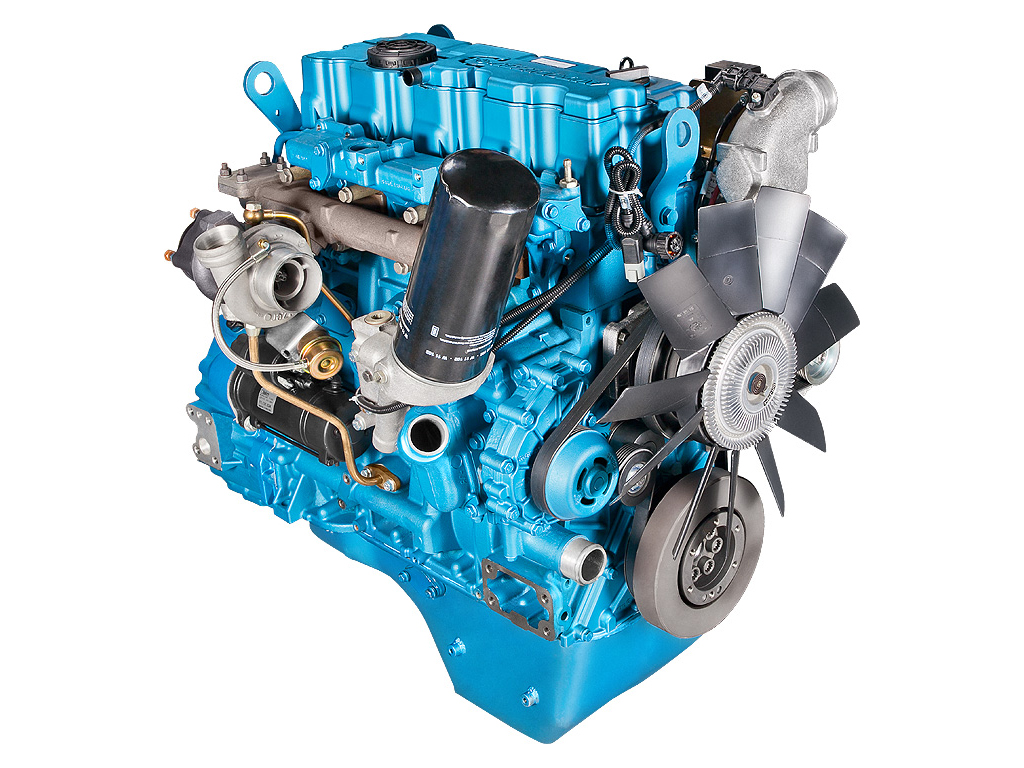

ЯМЗ-534

Вместе с тем локализация производства упомянутых моторов до сих пор не превышает 25 %. Важнейшие детали и системы поступают из-за рубежа.

«Автодизель» в содружестве с компанией Westport разработал и выпускает линейку газовых двигателей, работающих на сжатом метане. Эти модели (Евро-4) обладают техническими и потребительскими преимуществами базового семейства ЯМЗ-530.

Двигатель ЯМЗ-536

Базовый двигатель серии ЯМЗ-536, семейства ЯМЗ-530. Входит в состав семейства шестицилиндровых L-образных дизелей производства Ярославского моторного завода. Дизель рядный, четырехтактный с воспламенением от сжатия, с непосредственным впрыском, с жидкостным охлаждением, с наддувом и охлаждением наддувочного воздуха в теплообменнике типа "воздух-воздух".

Дизельные моторы ЯМЗ-536 выпускаются без коробки переключения передач и сцепления. Имеются три дополнительные модификации:
ЯМЗ-536-01 - комплектация под установку компрессора кондиционера;
ЯМЗ-536-02 - комплектация с возможностью подключения ретардера;
ЯМЗ-536-03 - комплектация под установку компрессора кондиционера с возможностью подключения ретардера.

Двигатель ЯМЗ-536 используется в качестве силового агрегата техники МАЗ: грузовые автомобили, самосвалы, шасси автомобильные, тягачи с колесной формулой 4х2, 4х4, 6х2, 6х4, 6х6, 8х4 полной массой до 36 т, а также автопоезда на их базе массой до 44 т.

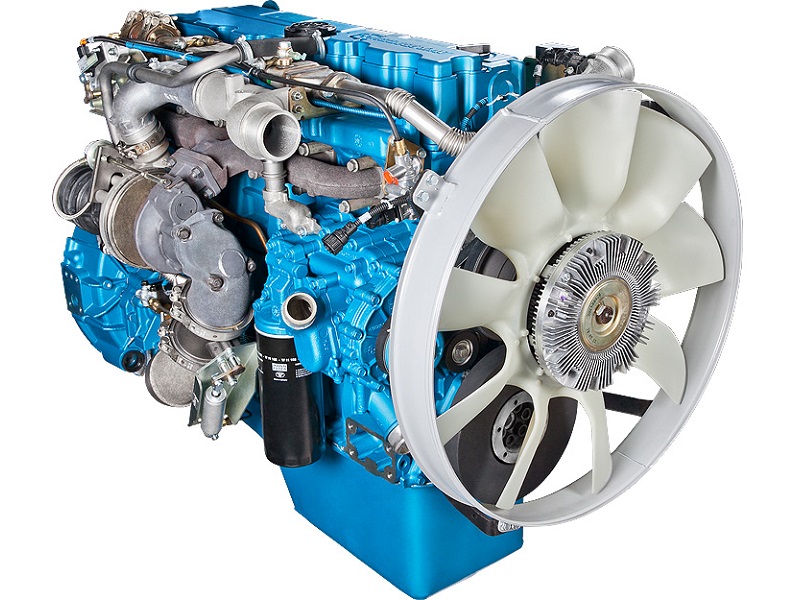

Модель ЯМЗ-536

На «Автодизеле» выпускаются рядные 6-цилиндровые турбодизели ЯМЗ-6511 и ЯМЗ-651 (11,12 л) мощностью 362 и 412 л. с.  соответственно. Для достижения параметров Евро-4 применены система Common Rail типа CRS 2 с электронным управлением подачей топлива EDC7 UC31, обеспечивающая давление впрыска топлива 160 МПа, система EGR и РМ-САТ (глушителя-нейтрализатора), доработаны системы охлаждения и наддува.

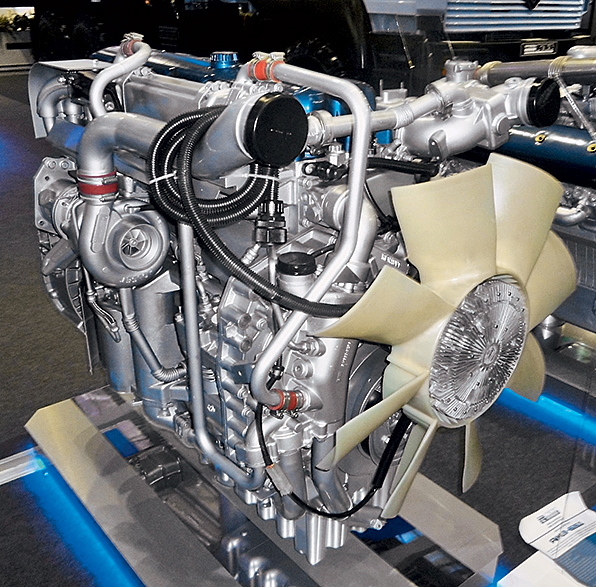

Дизель ЯМЗ-651

В арсенале предприятия имеются V-образные 6-цилиндровые дизели ЯМЗ-6565 (11,15 л) и 8-цилиндровые ЯМЗ-6585 (14,86 л). Для выполнения норм Евро-4 применены топливная аппаратура Common Rail на базе топливоподающего насоса высокого давления ЯЗДА и система SCR. Мощность «шестерок» составляет 230–300 л. с., а «восьмерок» — 330–450 л. с.

Если говорить о дальнейшем развитии модельного ряда двигателей ЯМЗ, то в планах компании в ближайшие годы освоение выпуска двигателей мощностью от 130 до 1000 л. с., работающих на всех видах топлива.

V-образный дизель ЯМЗ-6585

Современные моторы ЗМЗ

Заметное место в производственной программе Заволжского моторного завода занимают двигатели, отвечающие стандарту Евро-4.

На бензиновых 4-цилиндровых моделях ЗМЗ-40905.10 и ЗМЗ-40911.10 (2,7 л) мощностью соответственно 143 и 125 л. с. применены впрыск топлива во впускные каналы головки цилиндров, датчик абсолютного давления, топливная рампа с форсунками двухпоточного распыления, система вентиляции с подачей картерных газов в ресивер и привод газораспределительного механизма зубчатыми цепями.

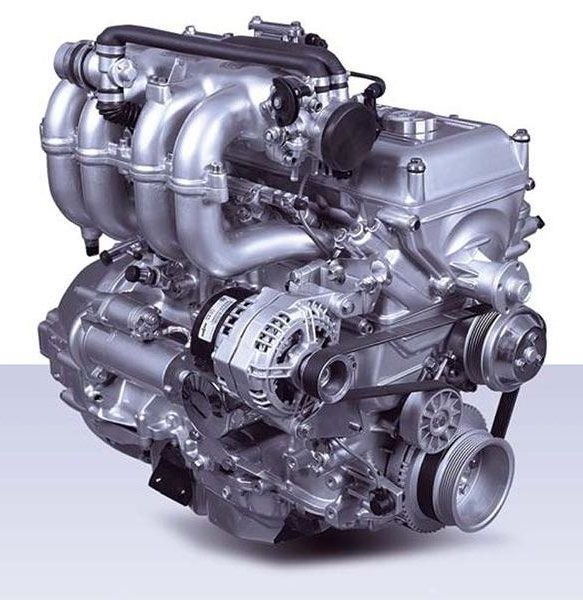

Бензиновый мотор ЗМЗ-40911.10

4-цилиндровый дизель ЗМЗ-51432.10 (2,235 л) с отдачей 114 л. с. оборудован непосредственным впрыском, турбонаддувом, интеркулером, системой Common Rail фирмы Bosch с максимальным давлением впрыска 145 МПа, охлаждаемой системой EGR.

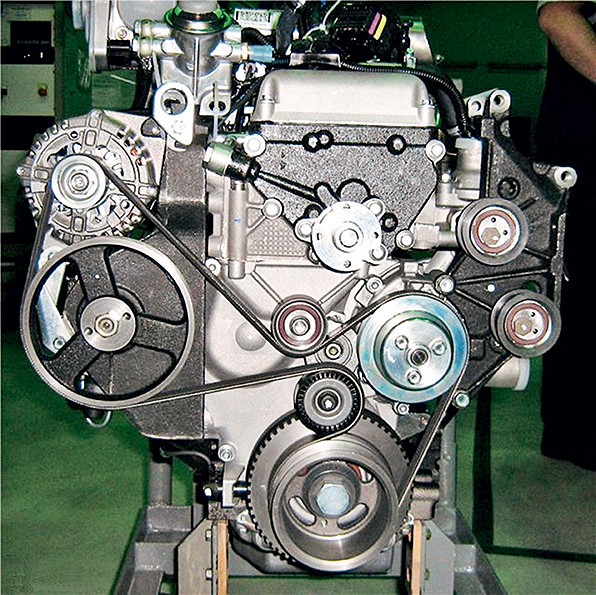

Дизель ЗМЗ-51432.10

Бензиновый V-образный 8-цилиндровый ЗМЗ-52342.10 (4,67 л) мощностью 124 л. с. оснащен системой коррекции состава топливной смеси.

В нынешнем году на заводе начата подготовка производства двигателей экологического стандарта Евро-5. Речь идет о бензиновых 4-цилиндровых ЗМЗ-40906.10 для автомобилей УАЗ, двухтопливных (газ-бензин) 8-цилиндровых ЗМЗ-5245.10 для автобусов ПАЗ и газовых 4-цилиндровых ЗМЗ-409061.10 для грузовика компании «БАУ-РУС». Причем битопливный двигатель будет работать на бензине, сжатом или сжиженном газе. Начать серийное производство этих моторов планируется в январе 2016 года.

Двигатели ТМЗ

Тутаевский моторный завод (ТМЗ) сосредоточен на выпуске V-образных 8-цилиндровых дизелей рабочим объемом 17,24 л. Технические особенности самого современного 500-сильного двигателя ТМЗ-864.10 (Евро-4) заключаются в применении индивидуальной 4-клапанной головки цилиндров, поршней с полостным охлаждением маслом, вставок под верхнее поршневое кольцо из жаропрочного чугуна. Мотор снабжен системой Common Rail, регулируемым турбонаддувом с интеркулером, системой EGR, встроенным водомасляным радиатором и замкнутой системой вентиляции картера.

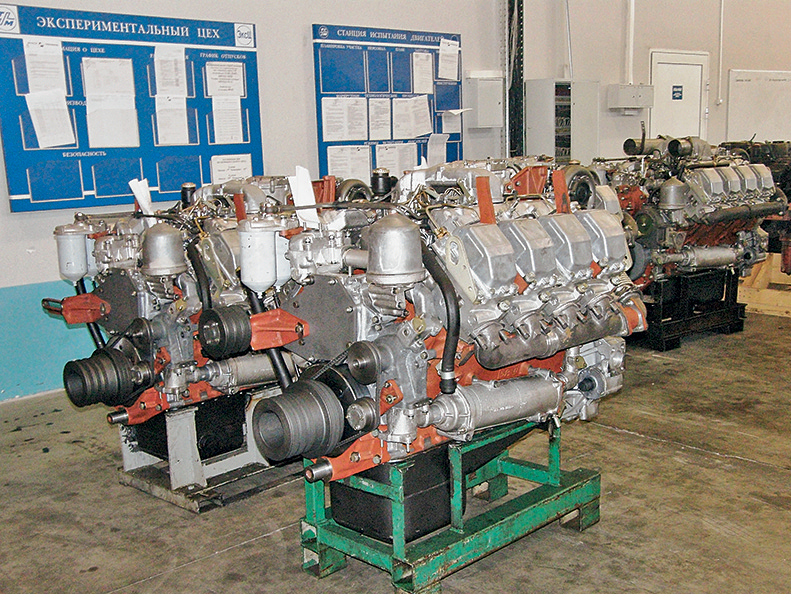

Двигатель ТМЗ-864.10

В ближайшей перспективе будет решена задача по созданию новых моторов экологического класса Евро-4 мощностью до 700 л. с.



На заводе готовы создать двигатели уровня Евро-5, но для этого потребуется закупка зарубежных комплектующих, т.к. системы впрыска топлива, развивающие давление 160 МПа, и электронные системы управления работой двигателя в России практически не выпускаются.

Двигатели КАМАЗА

На Камском автозаводе освоили выпуск линейки V-образных 8-цилиндровых дизелей уровня Евро-4 мощностью от 280 до 440 л. с.

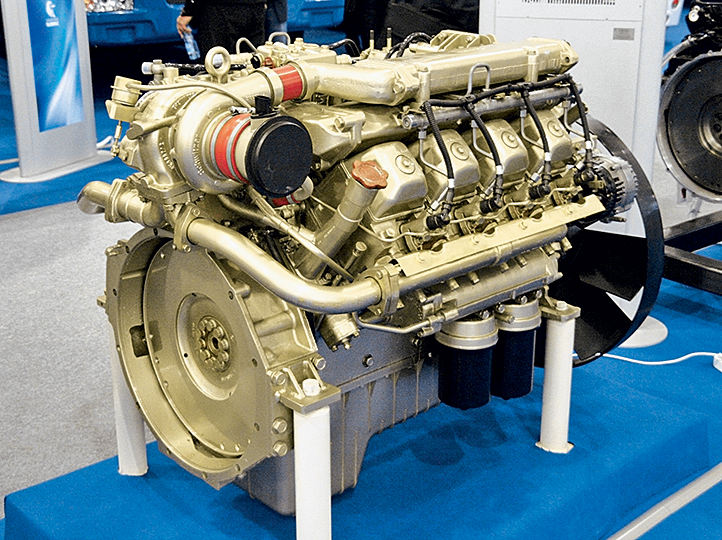

Дизельный двигатель КАМАЗ-740.75-440

При разработке этих двигателей (размерность 120х120 и 120х130 мм) выбор пал на систему Common Rail CRS фирмы Bosch с блоком управления EDC7 UC31. Цельнолитой картер маховика, наддув одним турбокомпрессором, цилиндропоршневая группа фирмы Federal Mogul и другие особенности позволили создать двигатели с возможностью дальнейшей модернизации.

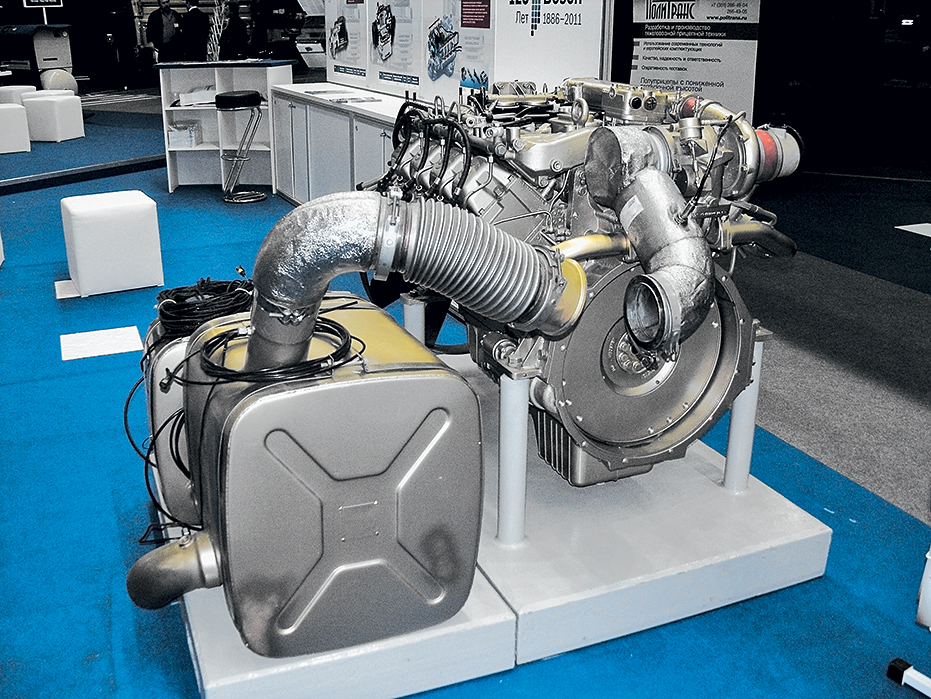

Дизель КАМАЗ-740.74-420

В этих моделях обеспечено повышенное давление впрыска (существующие системы — 160 МПа, перспективные — до 250 МПа), регулирование давления впрыска в зависимости от условий эксплуатации автомобиля, точное дозирование с возможностью индивидуальной электронной регулировки, снижение уровня шума мотора. Ресурс — не менее 1 млн км пробега автомобиля.

Семейства газовых двигателей (Евро-4) КАМАЗ-820.60 и КАМАЗ 820.70 рабочим объемом 11,76 л включают модели мощностью от 240 до 300 л. с. Моторы оснащены турбонаддувом, ОНВ, электронным управлением и системой обработки отработавших газов.

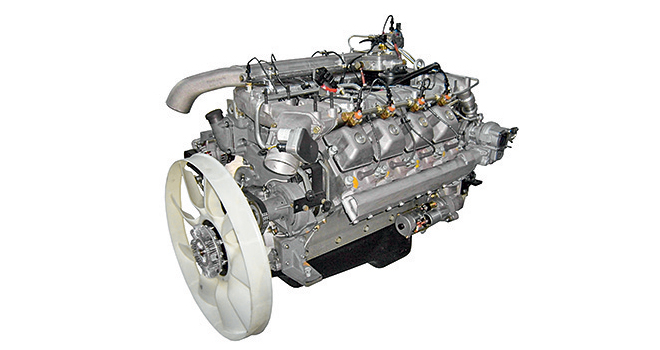

Газовый мотор КАМАЗ 820-74-300

Для выполнения норм Eвро-5 КАМАЗ сделал упор на создание дизелей новой конструкции. Плодом совместной работы с рядом инжиниринговых фирм стало появление моторов мощностью от 280 до 550 л. с. В них нашли при- менение: система Common Rail с давлением впрыска 220 МПа; единая чугунная головка на каждый полублок вместо алюминиевых, нижние опоры коренных подшипников коленвала, объединенных в один блок; коренные и шатунные шейки коленчатого вала увеличенного диаметра.

В то же время большое внимание на КАМАЗе уделяют сотрудничеству с фирмой Liebherr-International AG, которая поможет российской компании создать следующее поколение дизельных и газовых двигателей. Для этого КАМАЗ создаст современное производство в Набережных Челнах, а задача Liebherr — консультации по проектированию, монтажу и пуску в эксплуатацию технологического оборудования.

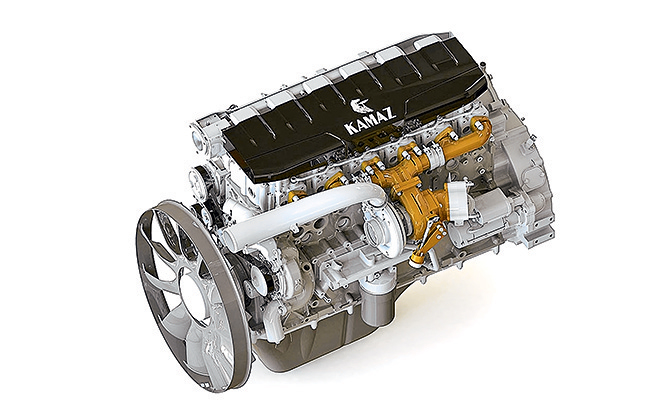

Перспективный дизель — детище КАМАЗа и Liebherr

Новые рядные 6-цилиндровые двигатели рабочим объемом 12 л мощностью от 450 до 700 л. с. оснастят системами впрыска Common Rail и блоками управления производства Liebherr. Дизели будут соответствовать не только экологическим нормам Евро-5, но и обладать потенциалом выполнения требований стандарта Евро-6. У перспективных моторов КАМАЗ межсервисный интервал обслуживания будет увеличен до 150 тыс. км. Серийный выпуск двигателей запланирован на конец 2016 г.
