В наше время можно купить любой инструмент, любой механизм. Однако все это стоит немалых денег. Для хозяйственных нужд техникума, в котором я преподаю, понадобился компрессор. Но линейка цен на компрессоры китайского производства (далеко не лучшего качества) начиналась с восьми тысяч рублей и росла в зависимости от улучшенных технических характеристик агрегата.
За основу был взят двухцилиндровый воздушный насос-нагнетатель со списанного автомобиля ЗИЛ-130 другими словами взяли компрессор от ЗИЛ-130. Другие комплектующие использовали от самой разной, тоже списанной техники. Ресивер объемом 60 литров - от грузовика ИФА (был такой, производства еще ГДР). Электродвигатель мощностью 3 кВт с числом оборотов 1500 в минуту - от насосной станции.

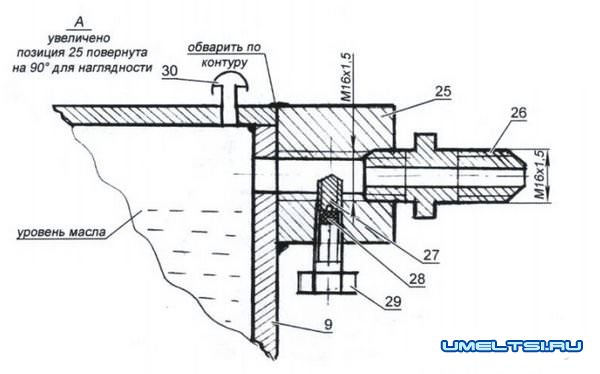

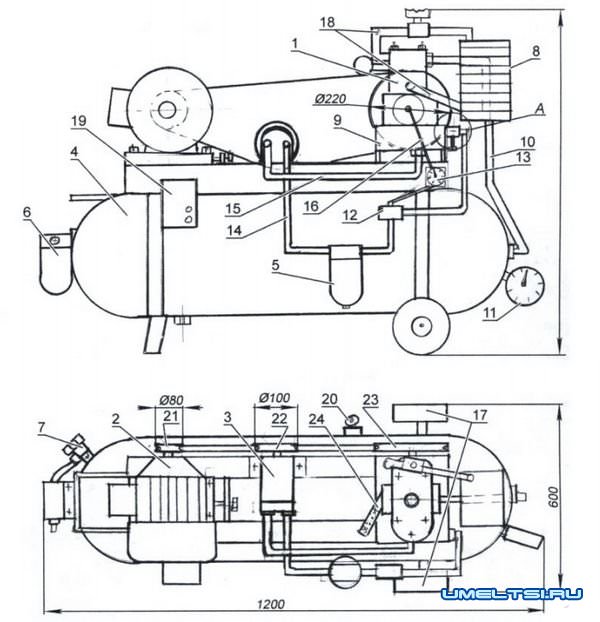

Компрессорная поршневая электрическая установка: 1- воздушный насос-нагнетатель (от автомобиля ЗиЛ-130); 2 электродвигатель (от металлорежущею станка. N=3 кВт. п=І500 об/мин.); 3 - масляный насос (от металлорежущего станка); 4 ресивер (от грузовика ИФА, 60 л); 5 - масляный фильтр (от трактора Е-150); 6 - воздушный фильтр-отстойник; 7 - вентиль; 8 радиатор охлаждения масла (or автомобиля ЗиЛ-130); 9 - картер компрессора; 10 - воздухопровод; 11 - воздушный манометр; 12 - тройник; 13 - манометр давления масла; 14 масляная магистраль; 15 - «обратка»; 16 - магистраль масла в компрессор; 17 колесо (2 шт. ); 18 - подводной и отводной шланги к радиатору охлаждения: 19 автомат АП; 20 - регулятор давления; 21 - ведущий шкив (электродвигателя); 22 - ведомый шкив (насоса); 23 - ведомый шкив (компрессора); 24 - вохзухофильтр; 25 - распределитель масла: 26 штуцер магистрали масла: 27 - регулировочный винт МКхІ; 28 - прокладка (резина); 29 - стопорный винт М8х1; 30 - сапун.
Для очистки масла был использован масляный фильтр, который установили на двигатель трактора Т-150.
Привод масляного насоса и коленчатого вала воздушного насоса (нагнетателя) осуществляется посредством клиноременной передачи. Зубчатый ремень и ручьи шкивов имеют профиль А. Как известно, компрессор ЗИЛ-130 смазывается и охлаждается из соответствующих систем двигателя автомобиля, и поэтому нам нужно было решить две проблемы: автономно «смазать» и «охладить» воздушный насос-нагнетатель. Для смазки установили шестеренчатый насос от станции подачи эмульсии токарного станка. Но так как у этого насоса довольно большая производительность - около 5 л/мин., пришлось сконструировать мини-распределитель, который большую часть масла отправляет на «обратку». Давление части масла, поступающего в компрессор, контролируется манометром. Охлаждение воздушного насоса-нагнетателя жидкостное (сначала заливали тосол, а потом - воду) посредством радиатора, в качестве которого была использована «печка» автомобиля ГАЗ-53. Продопжительная эксплуатация компрессора показала эффективность системы охлаждения и смазки.
Самодельные детали для компрессора: поддон (из стального 2-мм листа толщиной два миллиметра), шкив привода компрессора и распределитель масла. Рама компрессора сварена из уголка размерами 50x50 мм. К ней крепится хомутами ресивер -сосуд, работающий под давлением, и сварка здесь не желательна. Для регулирования давления в ресивере установлен предохранительный клапан («сапун») от пневматической системы автомобиля ЗИЛ-130.
Очищает сжатый воздух от посторонних взвесей фильтр-отстойник от станка НБ-18 (гильотинные ножницы). Максимальное давление, создаваемое агрегатом, -1,2 мПа (12 атм.), а если поддерживать в системе давление 0,5 мПа, то он может работать несколько часов без остановки.
Компрессор был изготовлен всего-то за три дня, а затраты на него по нынешним временам оказались совсем невелики - около двух тысяч рублей.

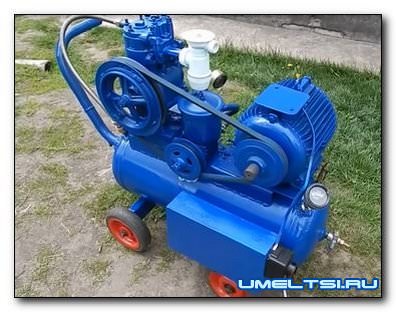

Самодельный компрессор на базе компрессора Зил 130 - видео
Самодельный компрессор (на базе ЗИЛ-130, от 220В)

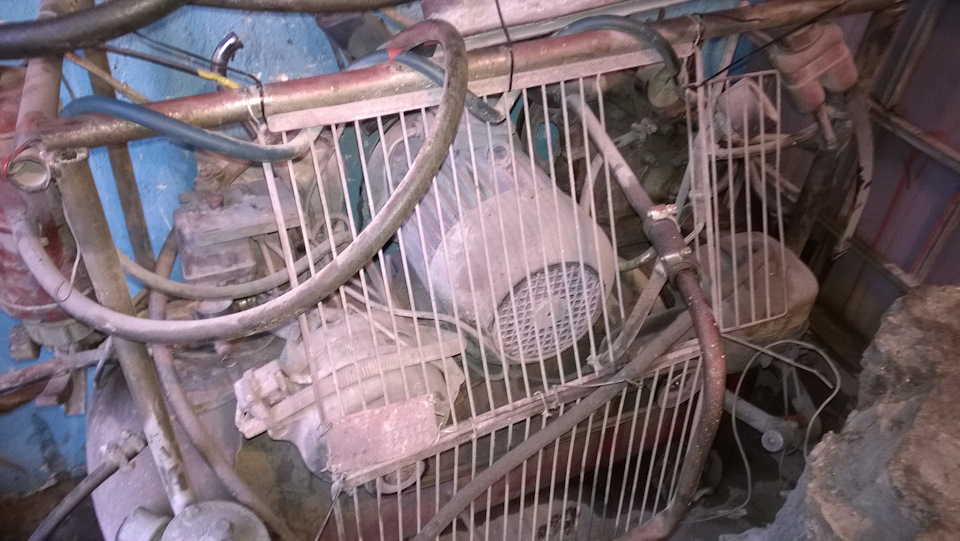

На днях первый раз менял масло в своём три года назад собранном (по сути это была первая проба пера) самодельном компрессоре.
Вкратце — на базе компрессорного блока ЗИЛ 130 (77 года выпуска, с консервации, облегченные шатуны, развешенные поршня), производительность на выходе 250-300 литров (зимние-летние шкивы), это аналог обозначений "на вход" около 500-600.

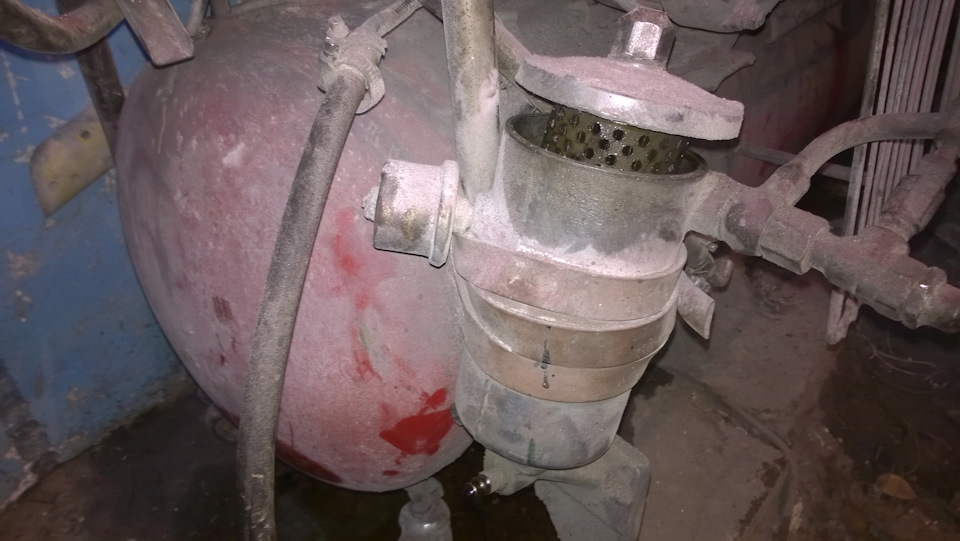

На компрессоре есть система смазки (включая внешний маслонасос и маслофильтр с редукционным клапаном).
совмещённая с системой охлаждения, фильтр на входе от ВАЗ-2101, самодельный масло-влаго отделитель на выходе, полная автоматика запуска (сам включается — выключается, всё как у фабричного, от преостата) с электро-пневмо клапаном для облегчения холодного пуска (не забывайте, работает он 220В, правда через делитель фаз)
Душу его и в хвост и в гриву, орбиталка, пескоструй бывает по полдня молотит без перерыва, окраски и прочая бытовуха.

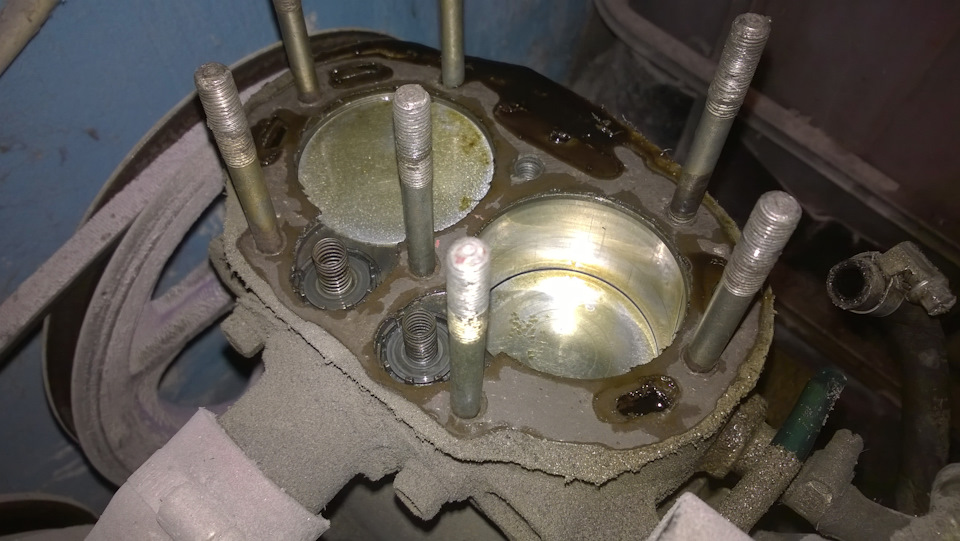

Думал за 3 года ему "опа" нарисовалась, как ранее паре "китайцев", глянул поршневую — износа вообще нет, всё как вчера собрал.
Отказов за 3 года — ноль (при начальной сборке пружинка из клапана выпала в цилиндр, это не в счёт).
В конце этого сезона компрессор перенёс на улицу, дабы не занимал место, ведь 3 года эксплуатации доказали отказоустойчивость системы на все 100.
Позже в блог добавлю больше фото и описания, а пока — обзорное видео про этого "монстра".
Обзорное компрессора на базе ЗИЛ-130 - видео
Помнится пинали меня тут многие, что сложно, громоздко…Не забывайте — конструкция делалась что бы раз и на лет 10-20 больше не возвращаться к этой теме.
Практика: 3 года в очень жестких условиях (вплоть до работы в помещении где идёт пескоструй) и судя по всему ресурса у него осталось ещё на лет 10 как минимум, если не больше.
Залил в него Лукойл Анагард 10w40, теперь компрессор запускается вообще вмиг даже на холодную (есть идея на зиму поставить летний шкив, возможно потянет холодный запуск) и работает тише и ровнее чем раньше на минералке.
Справочно: общий объём ресиверов в пневмостстеме — 500л, производительности вполне хватает на любой полный окрас, пневматику и прочее где требуется воздух.
Разе что на пескоструй хотелось бы по мощнее… раза так в 3-4))) Но это планы на будущий дизельный компрессор, а пока и базового уровнямне хватает на работу с пескоструем завальцовок, локальными жуками и колесными дисками.
Что скажете, от 220В сделать компрессор лучше него (в плане компоновки, практичности и производительности, внешний вид я вообще в расчет не брал при изготовлении) реально или нет и есть ли смысл?)
