Замена поршневых колец ВАЗ-2110 8 клапанов

Содержание:

Двигатель – сердце автомобиля. От его исправной работы зависит и работа всех систем и всего агрегата в целом. Клубы дыма сизого цвета, вырывающиеся из трубы выхлопной, наводит владельца автомобиля на грустные мысли – пора делать ремонт мотора. Нередко после того как выполнена замена поршневых колец на ВАЗ 2110 такие неприятности могут исчезнуть. В статье предлагается ознакомиться с порядком проведения работ без снятия двигателя с автомобиля своими руками.

Износ деталей поршневой группы ВАЗ 2110

Видимый износ деталей поршневой группы на авто ВАЗ 2110 происходит после пробега авто более 150 000 километров. Факторами для проведения диагностики состояния элементов являются:

• Увеличился расход бензина.

• Уменьшилась компрессия двигателя, стала ниже 10 кгс/см2.

• Большим стал расход масла. Для уменьшения его уровня от максимальной отметки до минимума довольно всего 1000 километров пройденного пути.

• Выхлопные газы получили оттенок сизого цвета.

• После установки новых колпачков уменьшается, но не намного расход масла.

• Это указывает на то, что нужно диагностировать поршневую систему и, при необходимости, заменить изношенные детали.

• Гильзы и поршни могут износиться не более чем на 0,15 миллиметров, тогда можно будет обойтись заменой лишь поршневых колец, снимать мотор с автомобиля не нужно.

Совет: При монтаже новых поршневых колец необходимо заменить прокладки, между головкой и БЦ. Все другие детали, имеющие дефекты, меняются на новые в процессе сборки.

Демонтаж и замена поршней ВАЗ 2110 или колец для них должен проводиться на смотровой яме. Для работы нужен набор автомобильных ключей и ключ динамометрический. Для обжатия поршневых колец на поршне – оправка.

Порядок работ заключается в следующем:

• Вынимается аккумуляторная батарея, вентиляционный шланг, воздушный фильтр, датчик, служащий для равномерного распределения зажигания, карбюратор.

• Сливается из поддона двигателя смазывающая жидкость.

• Отсоединяется датчик, определяющий температуру тосола, вывертывается из БД пробка, и охлаждающая жидкость сливается в емкость.

• Отсоединяется «печка» от ГБ.

• От штуцеров на впускной трубе отсоединяется шланг тосола и вакуумного усилителя тормозов.

• Снимаются с патрубков шланги на передней части ГБ.

• Откручивается болт на хомуте, фиксирующий на КП трубу для приема выхлопных газов, и приемная труба отсоединяется от резонаторной.

• От двигателя отсоединяется приемная труба, которая идет к коллектору.

• Откручиваются гайки, удерживающие воздухозаборник. Нижняя гайка фиксирует и переднюю часть щитка, защищающего стартер от сильно перегретого коллектора.

Совет: Упростить, монтаж и демонтаж щитка стартера, можно после удаления нижней проушины для его фиксации.

• Отворачивается крепеж на защитном кожухе, который закрывает на приводе распредвала ремень.

• Ослабляется натяжение ремня снятием его со звездочки распредвала.

• Вытаскивается звездочка.

• Освобождается и убирается задняя крышка, предохраняющая ремень.

• Откручиваются винты, фиксирующие головку на БЦ.

• Открутив все болты, удерживающие ГБ, ее отрывают от БЦ и вынимают вместе с прокладкой. Головку блока для облегчения операции лучше покачивать.

• С картера сцепления убирается крышка.

• Отворачиваются винты, и отсоединяется поддон картера двигателя.

• Из корпуса масляного насоса вытаскивается маслоприемник.

• Отвинчиваются гайки на шатунных винтах, снимаются с шатунов крышки.

• Легонько постукивая ручкой молотка, вытаскивается вверх поршень вместе с шатуном и вкладышем верхним.

Из цилиндра вынимаются поршень и шатун

• Аналогично нужно вытащить остальные поршни двигателя.

• В тиски с губками из мягкого металла зажимается шатун.

• Пальцами рук осторожно, не прилагая много усилий, нужно развести на поршневых кольцах замки, снять с поршня поочередно сначала два компрессионных кольца.

• Убирается маслосъемное кольцо.

• Вытаскивается его расширитель.

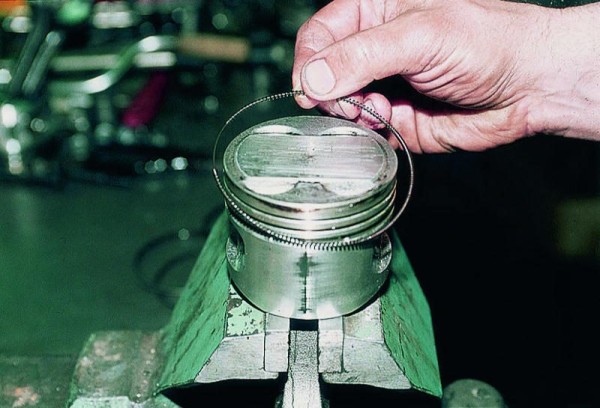

Снятие расширителя кольца масляного

Как заменить поршневые кольца

Сначала старыми сломанными кольцами очищаются от нагара канавки, расположенные на поршнях. Проверяется насколько точно подходят в цилиндр новые кольца.

Для этого они обкатываются по поршневым канавкам. Возможно, некоторые кольца будут закусываться и их придется притереть наждачной бумагой, уложенной на стекло, для удобства выполнения операции.

Совет: Бережно необходимо обращаться со вторым компрессионным кольцом. Оно имеет достаточную жесткость, что сильно увеличивает хрупкость элемента, и его можно легко сломать.

Инструкция указывает, что в цилиндрах, имеющих износ, в определенных пределах должны лежать зазоры на стыках колец:

• Первое компрессионное — 0,30–0,45 мм

• Маслосъемное и второе компрессионное – 0,25–0,40 мм

При износе цилиндров нужно ориентироваться на меньшие значения.

Допустимые зазоры между кольцами и канавками поршня

• Ставятся на поршень новые кольца.

• Верхнее компрессионное и маслосъемное кольцо ставится вверх надписями «ТОР» или «ВАЗ».

• Компрессионное нижнее кольцо нужно сориентировать проточкой вниз.

• Последовательность установки кольца такая:

1. раздвигается замок кольца так, чтобы его можно было легко завести на поршень; 2. замок кольца фиксируется на поршне; 3. заводится тыльная часть элемента.

Как устанавливаются новые кольца хорошо видно на фото.

Порядок установки новых колец на поршень

• становка новых элементов должна начинаться с расширителя для маслосъемного кольца.

• Кольцо замка расширителя после монтажа необходимо развернуть по отношению замков остальных колец на 180 градусов.

• После того как все кольца заведены на поршень, их нужно сориентировать так, чтобы угол 45 градусов был между замком компрессионного кольца верхнего и осью поршневого пальца. На нижнем кольце замок разворачивается на 180 градусов, а угол 90 градусов необходимо выдержать между замком на кольце маслосъемном и замком на компрессионном кольце верхнем.

• Нельзя нарушать технологию монтажа колец, иначе масло может проникнуть в цилиндр, что приведет к образованию нагара на стенках камеры сгорания, а из трубы глушителя будет виден дым, значительно увеличится расход масла. Надевать кольца на поршень нужно специальными щипчиками или на приспособлении.

• Качественным моторным маслом, при монтаже узла, нужно смазать поршень, кольца и зеркало цилиндра.

• Надевается на поршень оправка, которой обжимаются и кольца. Для самоустановки их по оправке нужно постукивать рукояткой молотка.

• Устанавливаются вкладыши на шатуне в нижнюю крышку. До этого в шатуне и крышке насухо вытираются для вкладышей постели.

• Шатунная шейка коленчатого вала, внутренняя поверхность вкладышей смазываются моторным маслом, которое должно быть хорошего качества.

• Направление стрелки на днище поршня должно быть к шкиву коленвала.

• Поршень вдавливается в цилиндр. Оправка прижимается к блоку, а ручкой молотка нужно простучать по дну поршня. Необходимо следить за правильностью продвижения шатуна к шейке коленчатого вала.

• Крышка ставится на шатун, гайки затягиваются моментом, его значение должно быть 5 кгс/м.

Как выполнять обкатку авто ВАЗ 2110 после демонтажа старых поршневых колец и установки новых:

• Нельзя сразу сильно нагружать автомобиль.

• Все переключения передач осуществлять своевременно.

• Нельзя ездить по дорогам с затяжными подъемами.

• Нужно постоянно следить за уровнем масла.

• Нужно избегать больших пробок на дорогах, резко выполнять ускорение.

• Фильтр и масло заменять после 1000 километров пробега машины.

Как правильно заменить поршневые кольца хорошо показывает видео. Своевременное выполнение всех операций будет залогом долгой работы двигателя в исправном состоянии, а цена ремонтов будет значительно ниже.
