Установка насос-дозатора на МТЗ 80

Содержание:
Эксплуатация современной сельхоз техники с использованием насоса дозатора МТЗ 82, 80, безусловно, обладает весомыми преимуществами. Гидроусилитель рулевого управления (ГУР) МТЗ-80, МТЗ-82 объединён с рулевым механизмом. Их назначение — передавать и увеличивать усилие от рулевого колеса, привода к сошке и поворотным рычагам рулевой трапеции, и тем самым снижать усилие на рулевом колесе. ГУР усиливает систему управления, при этом трактористу необходимо прилагать значительно меньше усилий, для того чтобы поворачивать колеса.





Такой момент имеет особое значение, если трактор сильно загружен и  ГУР  справляется с этой задачей, если конечно, он в рабочем состоянии. Со временем узлы техники изнашиваются, особенно, если трактор сменил нескольких хозяев. Бывает так, что отремонтировать свой родной гидроусилитель руля невозможно, в этих случаях и устанавливают дозатор.

Дозатор – это гидро-объёмная система рулевого управления, он выполняет те же функции, что и ГУР. Установку дозатора можно посмотреть на моём видео. Я показал пример установки на трактор с передней балкой качения, где заводом не предусмотрена установка гидроцилиндра, там нет даже отливки (отливка - это поверхность, куда закручивается гидроцилиндр). В этом случае нам не подойдет заводской кронштейн крепления цилиндра. Его нам нужно  будет изготовить самостоятельно, а также просверлить и нарезать на М16 резьбу на балке.

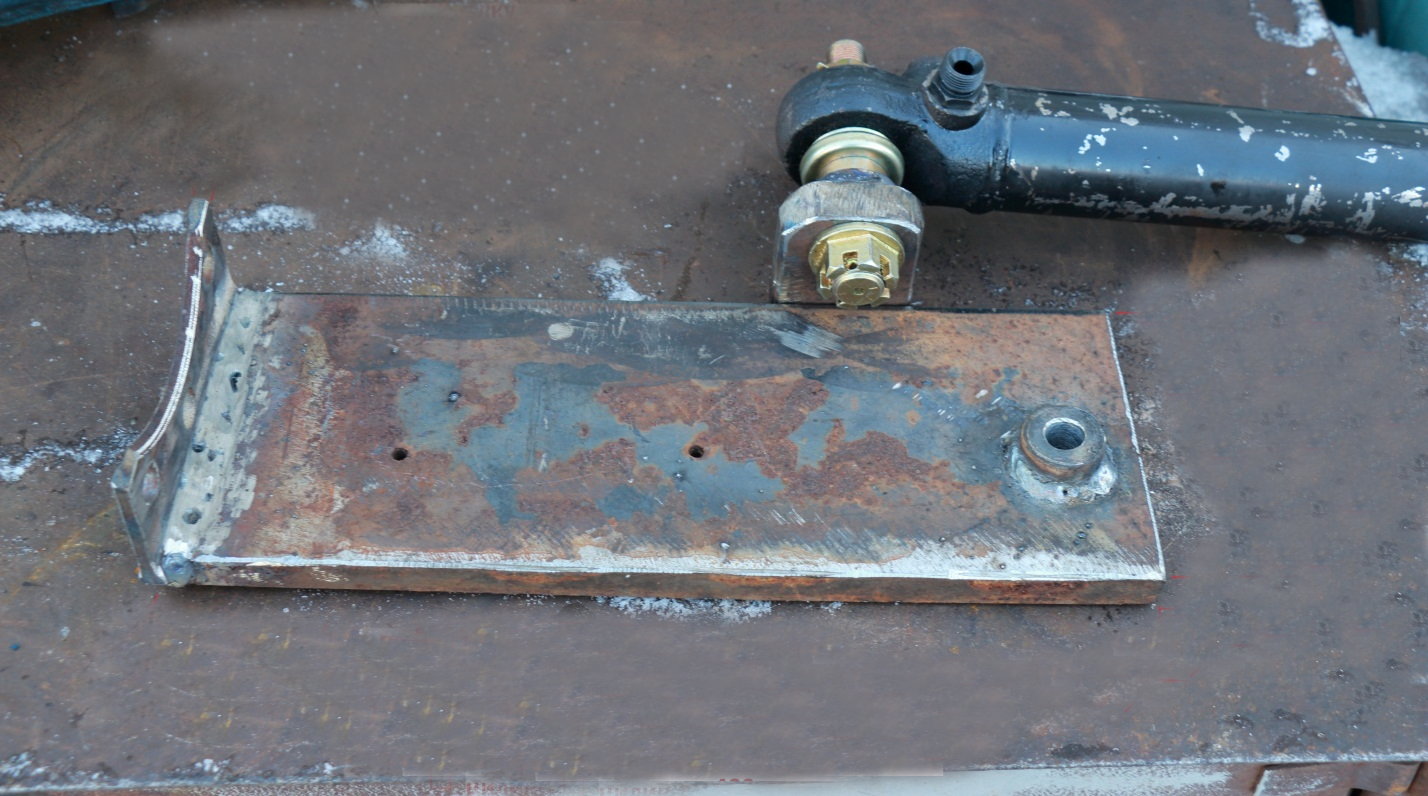

Самодельная плита крепления гидроцилиндра при установке дозатора на трактор МТЗ- 80-82.

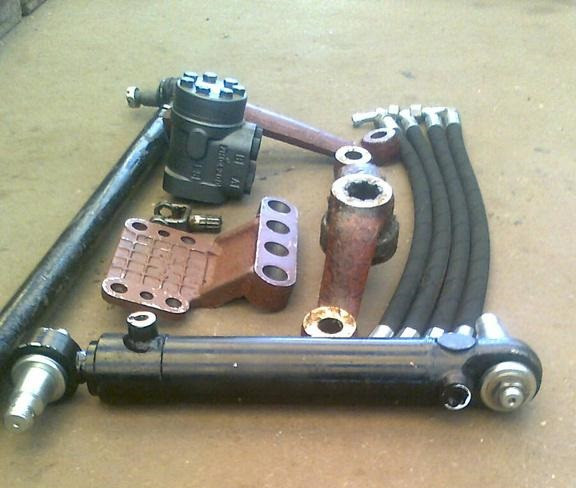

Список необходимых деталей:
1. Кронштейн МТЗ для установки гидроцилиндра изготавливаем
самостоятельно.
2. Кронштейн насоса дозатора к ГОРУ МТЗ
3. Рулевая тяга МТЗ с ГОРУ под гидроцилиндр 1220-3003010
4. Рычаг рулевой МТЗ левый с ГОРУ 72-2308075-01
5. Рычаг рулевой МТЗ правый с ГОРУ 72-2308074
6. Гидроцилиндр рулевой МТЗ ЦС 50-3405215 (укомплектован пальцами и штуцерами для подключения РВД.)
7. Насос дозатор МТЗ для подключения рулевого вала
8. Гидрошланги высокого давления с коленами под L-90 град.усов. (4шт.) Штуцера МТЗ — 4 шт
9. Гидробак

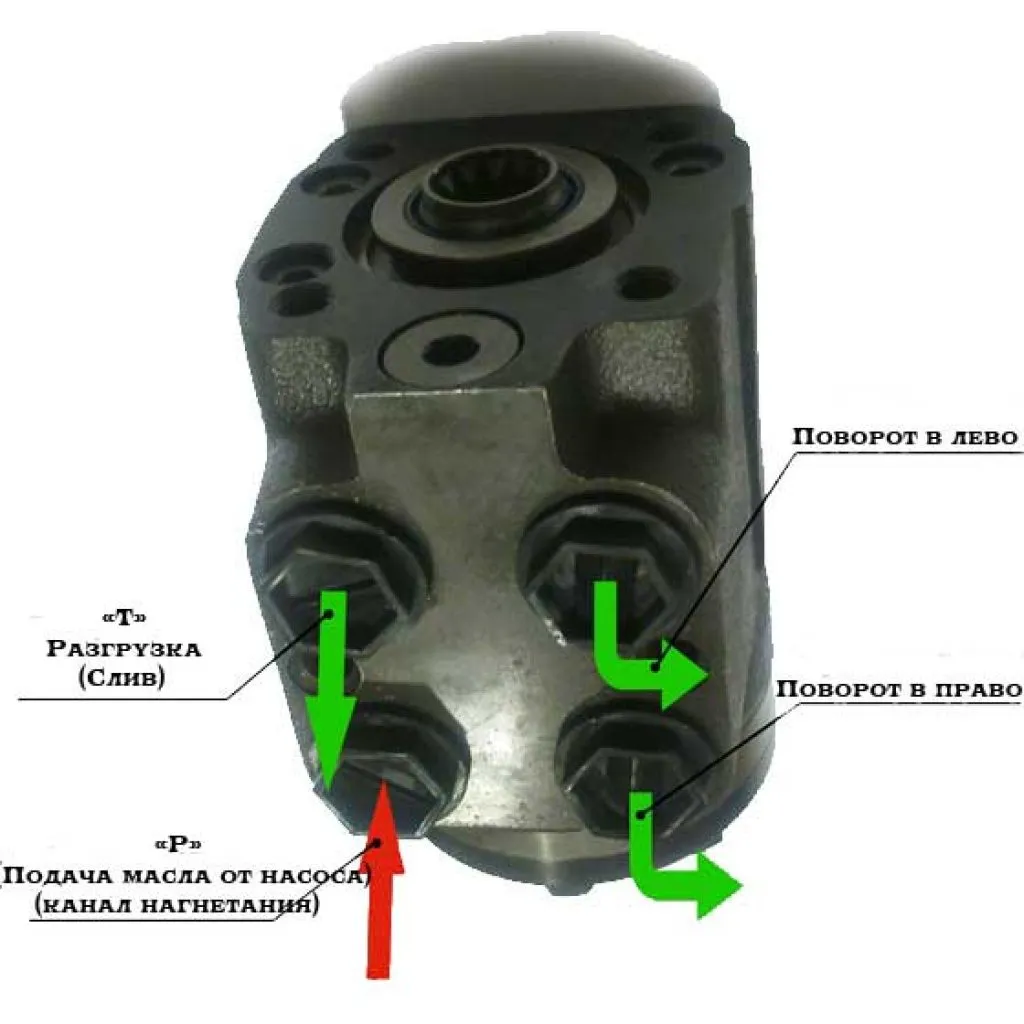

Схема подключения насоса дозатора



Описание установки дозатора (ГРУ) трактора МТЗ

На кронштейне рулевой колонки располагается насос-дозатор, который соединён с масленым насосом при помощи гидравлического шланга. Поворотный цилиндр крепятся на передней балке к самодельной плите.  Соединён он дозатором с двумя гидра-шлангами, левым и правым поворотом. С другого конца цилиндр закреплён конусным резьбовым пальцем с рычагом, который в последствии даёт поворотные движения через другие рычаги к колёсам трактора. Выход – разгрузка с дозатора гидра-шлангом соединён с масляным баком.

Принцип работы насос-дозатора

При работающем двигателе масло благодаря масленому насосу НШ передаётся к насосу-дозатору. В процессе прямолинейного движения трактора обе полости поворотных гидравлических цилиндров перекрыты золотниковыми поясками, благодаря чему масло, закачиваемое питающим насосом НШ и направляемое к дозатору, им не распределяется, а перенаправляется в маслобак. Поворачивая руль в одну из сторон, смещение золотника приводит к тому, что масло попадает в насос-дозатор, который в количестве пропорциональном углу поворота руля передает его в соответствующий поворотный цилиндр. Это способствует задействованию левого или правого поворотного механизма и повороту направляющих колес в нужную сторону.

Конструкция насоса-дозатора

Конструкция насоса-дозатора достаточно проста, что обеспечивает ему высокую отказоустойчивость и длительный эксплуатационный период. В состав его конструкции входят:

• корпус с блоком клапанов (обратные, противоударные, противовакуумные, предохранительные);

• качающийся узел;

• распределитель.

Качающийся аксиально-поршневой узел имеет в своей конструкции прикрепленный к корпусу статор, а также вращающийся ротор, который связан с золотником. Сам же золотник контактирует с рулевым валом, благодаря вращению которого он может смещаться в осевом положении, позволяя маслу попадать в насос-дозатор. Нейтральное положение золотника обеспечивают две фиксирующие пружины.

Благодаря работе обратного клапана выполняется перекрывание сливной гидроаккумуляторной магистрали при неработающем силовом агрегате. Система предохранительных клапанов обеспечивает ограничение максимального давления в нагнетательных маслопроводах. Оно не должно выйти за пределы 14 МПа.



Наличие противударных клапанов ограничит давление в масляных магистралях цилиндров ГРУ при ударной нагрузке. Эти клапаны призваны контролировать давление на уровне 20 МПа. Противовакуумные клапаны гарантируют возможность подачи масла в гидроцилиндры системы в случае аварийной ситуации, а также при срабатывании одного из противоударных клапанов.

Характерные признаки неисправностей дозатора (ГРУ) МТЗ

Возникновение неполадок в работе системы гидравлики руля МТЗ «Беларусь» можно непосредственно наблюдать в процессе управления техникой. К основным признакам относятся следующие факторы.

Трудное управление (для поворота руля требуется больше физических усилий)

Этот тип неполадок возникает в случае утечки масла из системы или его недостаточного уровня. Также такая картина будет наблюдаться при нагнетании насосом воздуха и плохом приводе питательного насоса от мотора трактора.

Неустойчивость направляющих колес

Эта неисправность в основном связана с чрезмерным осевым перемещением поворотного вала либо появлении люфтов в тягах рулевого управления.

Отсутствующий упор при повороте руля

Такая картина может наблюдаться как при недостаточном уровне масла, что не позволяет эффективно выполнять свои функции насосу-дозатору, так и при чрезмерном износе уплотнителей поворотных гидроцилиндров.

Самопроизвольное вращение руля

Эта поломка связана с невозвращением золотника насоса-дозатора в нейтральное положение и, как следствие, постоянной работе одного из поворотных цилиндров.

Несоответствие правого/левого поворота руля соответствующему повороту колес

Это может наблюдаться после замены или ремонта насоса-дозатора, в процессе чего неправильно были подсоединены выводы насоса к входам поворотных цилиндров при неработающем втором.

Насос-дозатор рулевого управления

Насос-дозатор Беларус МТЗ-82-1, 80-1 – героторного типа с «открытым центром» и отсутствием реакции на рулевом колесе включает в себя корпус 10, качающий узел I, распределитель II, два противоударных клапана 7, предохранительный клапан 6, два противовакуумных клапана 8 и обратный клапан 9.

Героторный качающий узел I состоит из закрепленного на корпусе 10 статора 1 и вращающегося ротора 2, связанного с золотником 3 через карданный вал 4. Распределитель II состоит из гильзы 5, набора пластинчатых пружин 11 и золотника 3, соединяемого шлицами с хвостовиком приводного вала рулевой
колонки.

Обратный клапан – обеспечивает функционирование насоса-дозатора в режиме ручного управления в качестве ручного насоса при неработающем насосе питания.



Предохранительный клапан 6 предохраняет насос и гидросистему ГОРУ от перегрузки, ограничивая максимальное давление в нагнетательной магистрали в пределах от 14 до 15 МПа.

Противоударные клапаны 7 (правый и левый) защищают рукава цилиндровых гидролиний от пиковых давлений, возникающих в полостях гидроцилиндра в момент наезда управляемых колёс на препятствия. Давление настройки противоударных клапанов – от 20 до 21 МПа.

Противовакуумные клапаны 8 (правый и левый) предохраняют гидросистему ГОРУ от вакуума и кавитации при срабатывании противоударных клапанов.



1 – статор; 2 – ротор; 3 – золотник; 4 – карданный вал; 5 – гильза; 6 – предохранительный клапан; 7 – противоударные клапаны; 8 – противовакуумные клапаны; 9 – обратный клапан; 10 – корпус; 11 – пластинчатые пружины; I – качающий узел; II – распределитель.

Гидроцилиндр рулевого управления

Дифференциальный гидроцилиндр рулевого управления Беларус МТЗ-82.1, 80.1 установлен спереди передней оси или корпуса ПВМ-822 либо сзади корпуса ПВМ-72 и с помощью рулевой трапеции обеспечивает поворот направляющих колес трактора.

Шток гидроцилиндра через конический палец 10 соединен с поворотным рычагом 9 левого колесного редуктора, а корпус гидроцилиндра соединен с кронштейном 13, установленным на корпусе ПВМ.

Гидроцилиндр состоит из корпуса, штока 6, поршня 17, крышки передней 11, гайки накидной 12. Поршень крепится на штоке гайкой 2, которая стопорится кернением пояска в пазы штока 6.

В крышке 11 установлен грязесъемник 13, уплотнения штока 14 и 15 и направляющие кольца 16, исключающие трение штока и крышки. На поршне установлено комбинированное уплотнение 3, исключающее трение поршня и гильзы корпуса.

В проушинах корпуса и штока установлены шарнирные сферические подшипники 1, имеющие каналы на внутреннем кольце для смазки поверхностей трения. Шарниры закрыты от загрязнения втулками 19 и защитными резиновыми чехлами 18.

Смазка шарниров производится через пресс-масленки в конических пальцах 10.

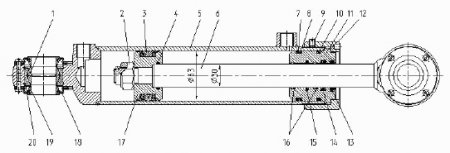

1 – шарнирный сферический подшипник; 2 – гайка поршня; 3 – уплотнение поршня; 4, 7, 10 – кольца уплотнительные; 5 – корпус; 6 – шток; 8 – кольцо защитное; 9 – винт стопорный; 11 – крышка передняя; 12 – гайка накидная; 13 – грязесъемник; 14, 15 – уплотнения штока; 16 – направляющие кольца; 17 – поршень; 18 – чехол защитный (для цилиндра Ц63); 19 – втулка (для цилиндра Ц63); 20 – кольцо стопорное.

Сигнализация аварийного состояния гидросистемы ГОРУ

В сливной гидролинии «Т» на выходе из насоса-дозатора 4 установлен датчик 6 аварийного давления масла в гидросистеме рулевого управления Беларус МТЗ-82.1, 80.1.

При снижении давления масла в сливной гидролинии ниже 0,08 МПа (по причине отсутствия потока масла из-за недостаточного уровня масла в маслобаке, выхода из строя питающего насоса или обрыва шлангов) датчик срабатывает, и на блоке контрольных ламп загорается контрольная лампа аварийного снижения давления масла в гидросистеме ГОРУ (красного цвета).
