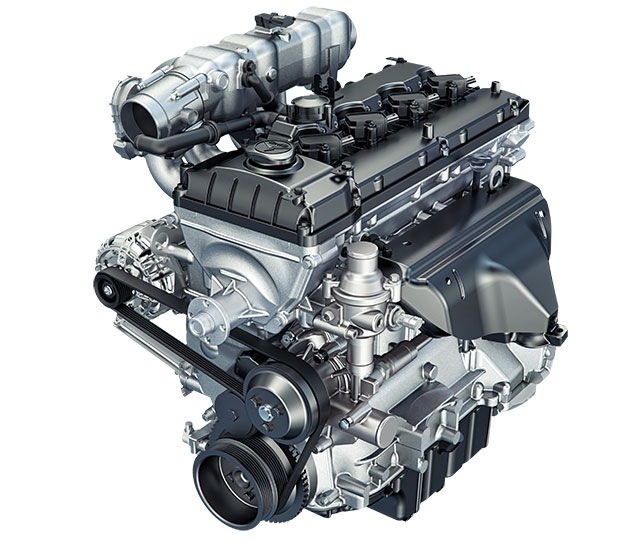

Двигатель ЗМЗ 409 Евро 3 (40904.10)
- Содержание:
- Технические характеристики ЗМЗ 409 Евро 3
- Отличия от Евро 2
- Обслуживание ЗМЗ 409 Евро 3
- Неисправности 409 мотора и ремонт
- Двигатель ЗМЗ-409 Евро-3 для УАЗ Патриот - видео
С января 2008 г. для автомобилей ГАЗ и УАЗ Заволжский моторный завод начал выпускать двигатель ЗМЗ 409, отвечающий нормам токсичности Евро 3. Конструкция силового агрегата, простая и понятная, что делает возможным ремонт в домашних условиях. Мотор класса Евро 3 сконструирован на базе обычного ЗМЗ 406.
Технические характеристики ЗМЗ 409 Евро 3
Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость.
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,7 литра (2693 см. куб) |
| Мощность | 128 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 95,5 мм |
| Расход | 13,2 литра на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |

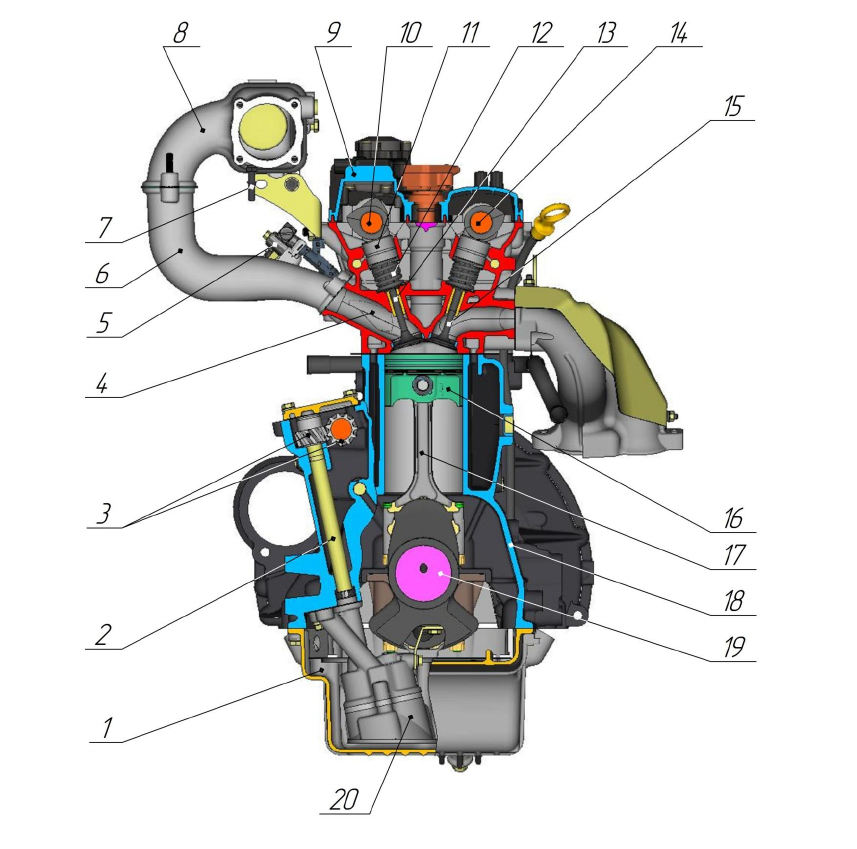

Поперечный разрез двигателя ЗМЗ 409 Евро 3 (40904.10) 1 - масляный картер; 2 – валик привода масляного насоса; 3 – винтовые шестерни привода масляного насоса; 4 – головка цилиндров; 5 – топливная рампа с форсунками; 6 – впускная труба; 7 – штуцер клапана продувки адсорбера; 8 – ресивер; 9 – крышка клапанов; 10 – распределительный вал впускных клапанов; 11 – гидротолкатель; 12 – пружина клапана; 13 - клапан впускной; 14 - распределительный вал выпускных клапанов; 15 - клапан выпускной; 16 – поршень с кольцами; 17 – шатун; 18 – блок цилиндров; 19 – коленчатый вал; 20 – масляный насос.

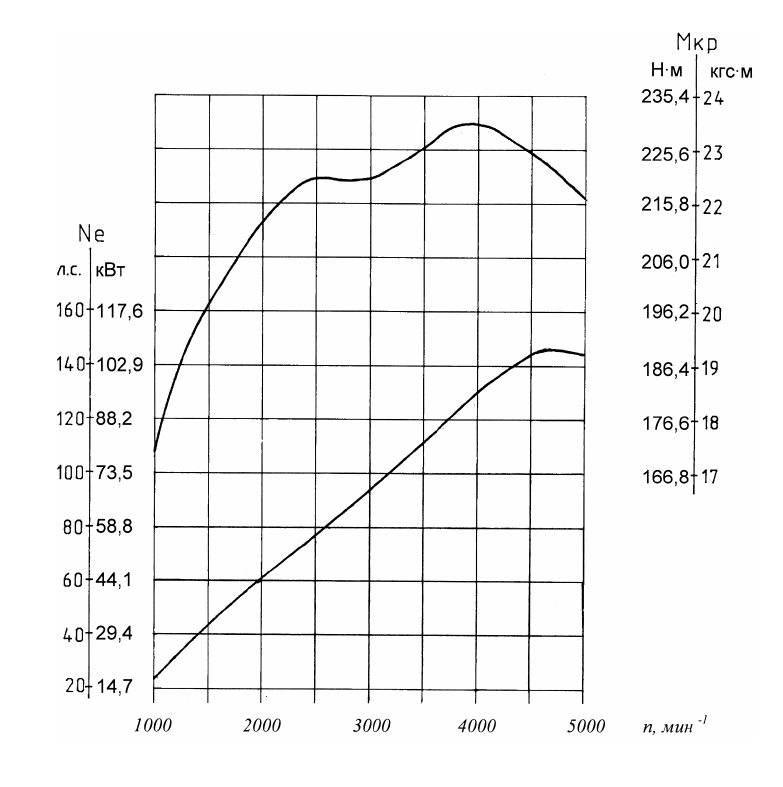

Внешняя скоростная характеристика двигателя (брутто) ЗМЗ 409 Евро 3 (40904.10)
Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:
ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.
Отличия от Евро 2

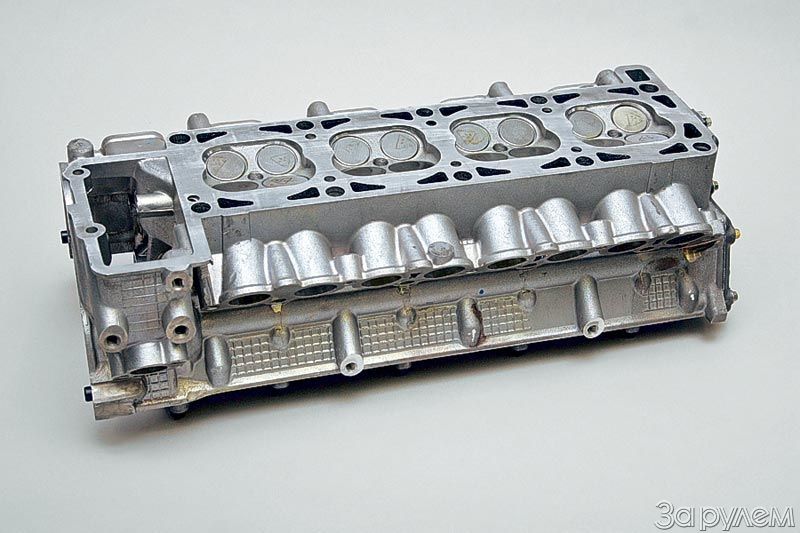

Головка блока цилиндров всех двигателей ЗМЗ Евро II была единая. С введением требований Евро III она доработана, с прежней невзаимозаменяема. Исключены каналы системы холостого хода – ее функции выполняет электронно-управляемый дроссель. В передней части головки есть два отверстия для крепления крышки цепи, а с левой стороны – две бобышки с резьбовыми отверстиями для крепления кронштейнов ресивера впускной системы. Оптимизируя конструкцию головки, ее массу снизили на 1,3 кг.

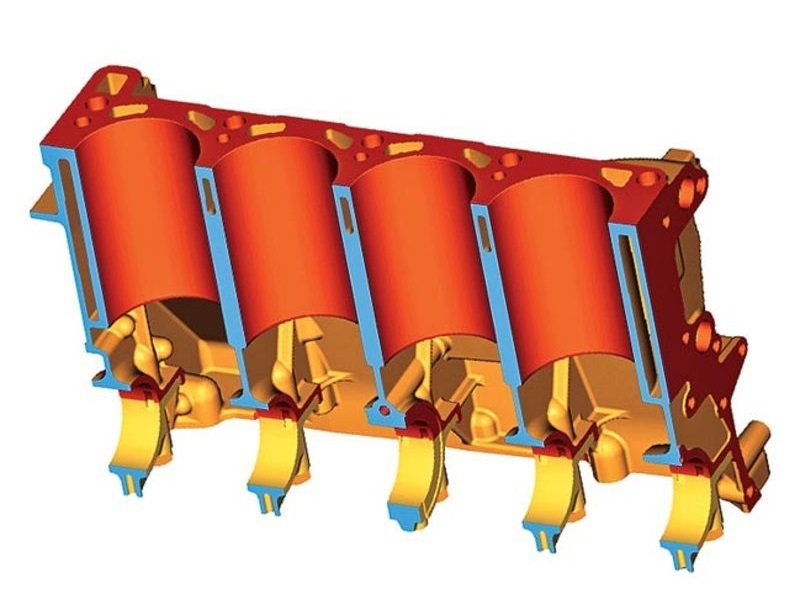

Блок цилиндров. Совершенствуя двигатель, конструкторы совместно с технологами сумели доработать блок цилиндров и усовершенствовать процесс литья - в блоке 405 (назовем его новым) также удалось сделать протоки в отливке между цилиндрами (показаны стрелками). От этого выиграла жесткость блока, а изменения, внесенные в крепление головки цилиндров, - более глубокие резьбовые отверстия в блоке, удлиненные болты, новая прокладка (см. ниже) - позволили обеспечить более точную, с меньшими деформациями, геометрию цилиндров в зоне работы поршневых колец. В нижней части блока видны приливы, которые совместно с крышками коренных подшипников образуют опоры коленчатого вала. Крышки изготовлены из высокопрочного чугуна, каждая крепится двумя болтами М12х1,25.
Переход на управление двигателем с электронным дросселем позволил избавиться от ряда деталей. Среди них регулятор холостого хода с воздушными патрубками, дроссельный патрубок с датчиком положения заслонки, а также шланги для подогрева дроссельного узла от системы охлаждения. На снимке показано, что представляла собой эта конструкция!
В новых моторах увеличена длина болтов крепления головки (как и глубина резьбовых отверстий в блоке). Это позволило несколько разгрузить зону работы поршневых колец от напряжений, вызванных усилием затяжки болтов. Новые болты крепления головки – под ключ TORX 60 с резьбой М 14х1,5 – стали на 24 мм длинней.
Ресурс новых приводных ремней фирмы Rubena не меньше, чем автоматического натяжителя. С установкой его изменились длины ремней. Так, на двигателях без насоса гидроусилителя руля раньше был поликлиновой ремень длиной 1220 мм, теперь применяется ремень длиной 1275 мм. С насосом гидроусилителя ставился ремень длиной 1370 мм, а теперь он удлинен до 1413 мм.
В новых моторах увеличена длина болтов крепления головки (как и глубина резьбовых отверстий в блоке). Это позволило несколько разгрузить зону работы поршневых колец от напряжений, вызванных усилием затяжки болтов. Новые болты крепления головки – под ключ TORX 60 с резьбой М 14х1,5 – стали на 24 мм длинней.
Ресурс новых приводных ремней фирмы Rubena не меньше, чем автоматического натяжителя. С установкой его изменились длины ремней. Так, на двигателях без насоса гидроусилителя руля раньше был поликлиновой ремень длиной 1220 мм, теперь применяется ремень длиной 1275 мм. С насосом гидроусилителя ставился ремень длиной 1370 мм, а теперь он удлинен до 1413 мм.

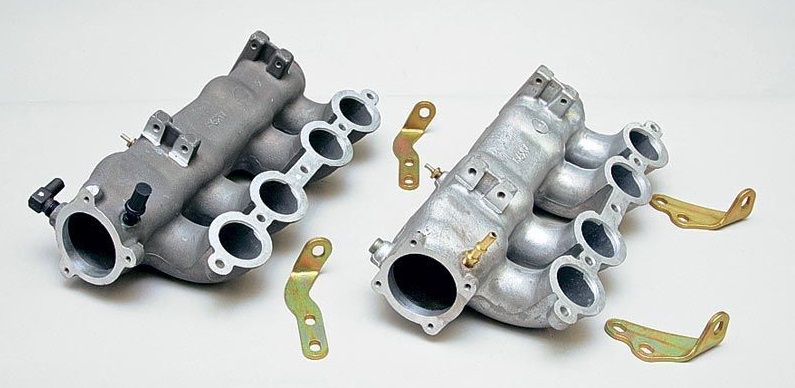

Так как при электронно-управляемой системе холостого хода традиционный регулятор холостого хода не нужен, ресивер системы впуска воздуха избавился от резьбовых отверстий для крепления регулятора и кронштейна троса механического привода дроссельной заслонки. Для снижения уровня вибраций и шума системы впуска воздуха на ресивере сделали приливы для крепления кронштейнов, связывающих ресивер с головкой цилиндров. В зависимости от модели двигателя применяют разные дроссели – фланцы ресиверов для их крепления также различны. Для двигателей 40524 и 40525 – три точки крепления дросселя, для 40904 – четыре.
Прежнюю прокладку головки блока из безасбестового армированного материала с металлическими окантовками уплотнения цилиндров сменила металлическая, фирмы Elring Klinger - двухслойная, с пружинящими «зигами», обеспечивающими уплотнение газовых стыков, каналов систем смазки и охлаждения. Эта прокладка предназначена для двигателей 405 и 409 под нормы Евро III. В сжатом, рабочем состоянии ее толщина 0,5 мм против 1,5 мм у прежней, мягкой прокладки. Современная более термостойка и к тому же позволяет надежно герметизировать соединение головки и блока цилиндров при меньшем моменте затяжки болтов по сравнению с прежним. А это тоже уменьшает деформацию цилиндров. В прокладке есть два дополнительных отверстия под болты крепления крышки цепи к головке. С прокладками для двигателей Евро II она невзаимозаменяема.
В крышке цепи для двигателя 40524,40525 и 40904 под нормы Евро III, в отличие от предшественников 406,405 и 409, появились два дополнительных отверстия для крепления головки блока цилиндров. Кроме того, она получила обработанную площадку для установки автоматического натяжителя фирмы Litens ремня привода вспомогательных агрегатов. Узел рассчитан на пробег 150 тыс. км.

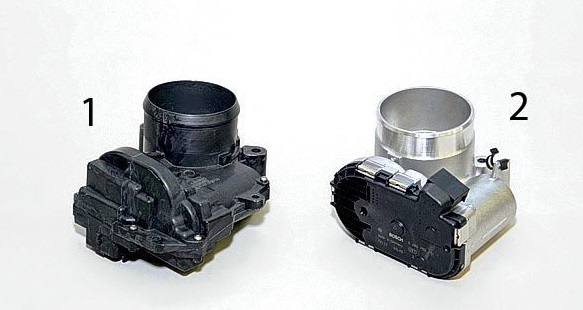

Вместо механических дроссельных патрубков, работающих достаточно примитивно и часто не обеспечивающих необходимую чистоту выхлопных газов, начали применять электронные дроссели, позволяющие выполнить более жесткие экологические требования. При этом ГАЗ предпочел для двигателей 40524 и 40525 дроссель 1 SIEMENS, а УАЗ для двигателя 40904 дроссель 2 - BOSCH.
Обслуживание ЗМЗ 409 Евро 3
Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л. Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так: 1000-2500 км или ТО-0: замена масла и масляного фильтра. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива. 25000 км — ТО-2: замена масла, масляного фильтра. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ. Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков.Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.
Неисправности 409 мотора и ремонт
Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт. Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км. А вот если манера вождения «Аля» гонщик, то ресурс силового агрегата значительно снижается.Двигатель ЗМЗ-409 Евро-3 для УАЗ Патриот - видео
