После остановки перегретого двигателя ЗМЗ 409 УАЗ Патриот, надо осмотреть систему охлаждения и найти причину, которая вызвала его перегрев. Как правило это может быть лопнувший или соскочивший с патрубка шланг, потекший радиатор, вышедший из строя сливной кран, пришедший в неисправное состояние термостат, порвавшийся приводной ремень, выход из строя вязкостной муфты вентилятора, заклинивший клапан крышки радиатора и так далее.
Причины перегрева двигателя ЗМЗ-409 и способы их устранения
Лопнувший или соскочивший шланг системы охлаждения.
Целостность лопнувшего шланга, если это представляется возможным, можно временно восстановить с помощью заплатки закрепив ее изолентой или армированным скотчем. При обнаружении течи в месте подсоединения шланга к патрубку надо, предварительно слив охлаждающую жидкость, снять с него шланг и зачистить поверхность патрубка от коррозии, как правило, именно она обычно является причиной течи. Установить шланг на место, стянуть хомутом и залить охлаждающую жидкость.
Течь радиатора или неисправность термостата.
Течь радиатора бывает довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и во время движения внимательно следить за указателем температуры, периодически останавливаясь и восстанавливая уровень жидкости в системе охлаждения. Длительное использование воды вместо тосола в системе охлаждения приводит к образованию накипи, что ухудшает охлаждение двигателя и способствует сокращению его ресурса.
Не желательно доливать холодную воду в нагретый двигатель, нужно дать ему остыть какое то время при открытом капоте. Жидкость в системе охлаждения двигателя ЗМЗ-409 находится под давлением, поэтому не стоит сразу открывать крышку радиатора на горячем двигателе, вас могут обжечь брызги горячей жидкости. Перед открытием крышки радиатора накиньте на нее плотную ветошь и только после этого осторожно отворачивайте.
Двигатель может перегреться и в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения. Для проверки термостата нужно на нагретом двигателе проверить на ощупь температуру верхнего и нижнего шлангов, соединяющих его с радиатором. Если нижний шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.
Если течь охлаждающей жидкости не обнаружена.
То надо проверить целостность и степень натяжение ремня привода насоса системы охлаждения и ремня привода вентилятора. Для первого прогиб должен находиться в пределах 13-15 мм. при нагрузке на него в 8 килограмм. Для второго — должен находиться в пределах 10-15 мм. при нагрузке на него 4 килограмма.
Выход из строя вязкостной муфты вентилятора радиатора.
Еще одной причиной перегрева двигателя, особенно при движении в тяжелых дорожных условиях или в городских пробках может быть выход из строя жидкостно-фрикционного привода вентилятора радиатора — вязкостной муфты.
Для проверки вязкостной муфты, на заглушенном двигателе проверьте легкость хода вентилятора. Проверьте, чтобы у него не было сильных осевых и радиальных люфтов. Убедитесь в отсутствии на муфте следов утечки масла. Если следы утечки масла есть, то вязкостная муфта подлежит замене. Можно установить вентилятор без вискомуфты или электровентиляторы.
На прогретом двигателе установите обороты в районе 3000 об/мин. Крыльчатка вентилятора при этом будет вращаться с относительно небольшой скоростью за счет остаточного вращающего момента. Включится вязкостная муфта должна при подъеме температуры охлаждающей жидкости до 85-95 градусов.
Скорость вращения вентилятора сильно увеличится, усилится шум. Если этого не происходит, то вязкостную муфту надо менять.
Профилактика перегревов системы охлаждения двигателя ЗМЗ-409
1. Промывка системы охлаждения двигателя ЗМЗ-409.
2. Промывка клапана крышки радиатора.
3. Промывка и продувка радиатора охлаждения.
Большую роль в обеспечении оптимального температурного режима двигателя ЗМЗ-409 играет клапан крышки радиатора 3151-1304010. Он поддерживает в системе охлаждения избыточное давление не менее 0,1 МПа (1,1 кгс/см2). При этом температура кипения воды повышается до 120 градусов, а тосола до 130 градусов Цельсия.
При заклинивании клапана в закрытом положении возникает значительное превышение избыточного давления, более 0,2 МПа (2 кгс/см2), что может привести к разрыву расширительного бачка или срыву с патрубка одного из шлангов, что в свою очередь приведет к утечке охлаждающей жидкости и перегреву двигателя.
В целях профилактики надо раз в год промывать проточной водой крышку радиатора, а клапан проверять на отсутствие залипания нажатием пальца. При наличии хоть малейших сомнений, крышку радиатора надо заменить на новую.
Промывка радиатора.
В целях профилактики, раз в год, для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора, промывайте его ячейки не сильной струей смеси теплой воды и автомобильного шампуня, направляя ее сначала навстречу набегающему воздушному потоку, а затем по его направлению.
Замена помпы на УАЗ Патриот
Придя в магазин, попросил у продавца помпу от 409 двигателя, он, ни разу не смущаясь, протягивает помпу со словами: — вот бери от 406, она точно такая же, только хвостовик чуть длиннее из-под шкива будет торчать, но это не страшно, спилишь, если не понравится. Помпа в коробке с прокладкой, комплектом болтов в мешочке, паспортом, все по-людски, ну я и взял, да поехал менять. Конечно, владельцу Патриота нужно самому, хотя бы один раз, поменять и термостат и помпу, уверен на 90%, оставшиеся 10% относятся к тем, кто ездит в основном по асфальту и в городе. В общем ничего сложного в замене помпы, естественно, нет, но есть нюансы. Во-первых, помпа от 406 к 409 не совсем подходит. На помпе от 409 отверстие (1), идущее на вход термостата, меньшего диаметра, а во-вторых, не на всех помпах от 409 есть прилив с резьбовым отверстием (2), предназначенным для крепления кронштейна ГУРа, хороший продавец это должен знать.

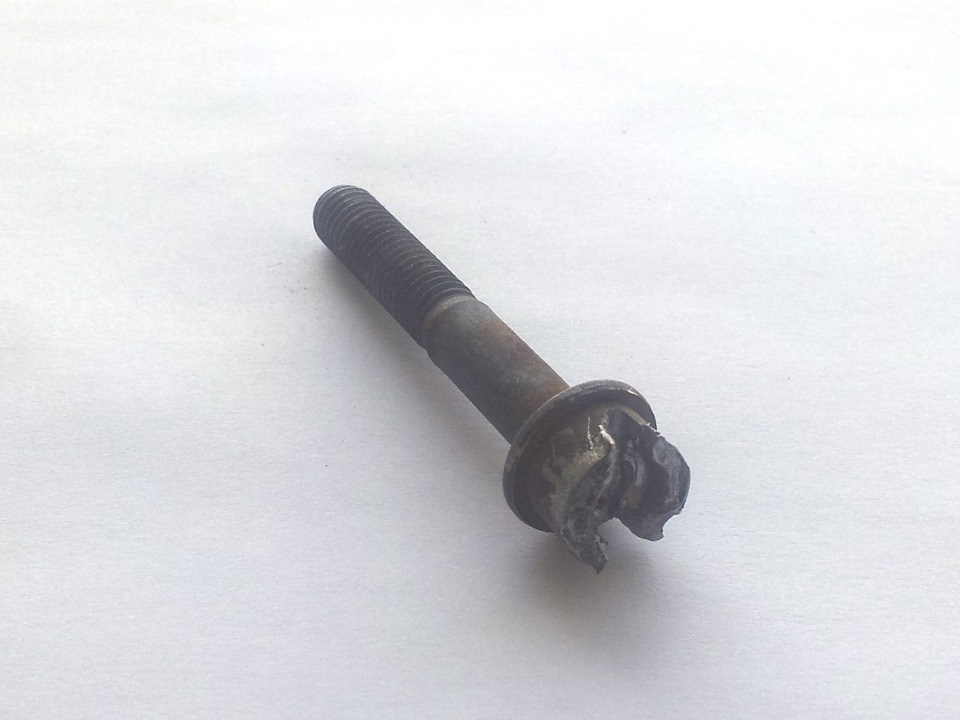

Ну а самое прикольное то, что в креплении помпы участвуют четыре винта, три из которых с внутренним шестигранником, где-то на 6,5. Естественно, все болты яростно прикипели и, конечно же, два удалось сдернуть, а последний нет. Ключ-шестигранник подлезал только длинным концом и при попытке открутить несчастного только скручивался, постепенно разбивая отверстие, ну и разворотил. К счастью, к месту катастрофы можно было подобраться маленькой болгаркой с целым диском, но даже пропилив шлиц, сдернуть болезного удалось далеко не с первого раза, в общем, веселья было вдоволь.
На удивление, снятая помпа оказалась совершенно целой, ничего страшного с ней не произошло, крыльчатка на месте, люфтов нет, скрипов тоже. От новой помпы подошла только прокладка, пришлось ставить обратно старую. В любом случае, от снятия/установки помпы образовались два положительных момента: заменил болты на нормальные и заменил два коротеньких патрубка, они были каменными.

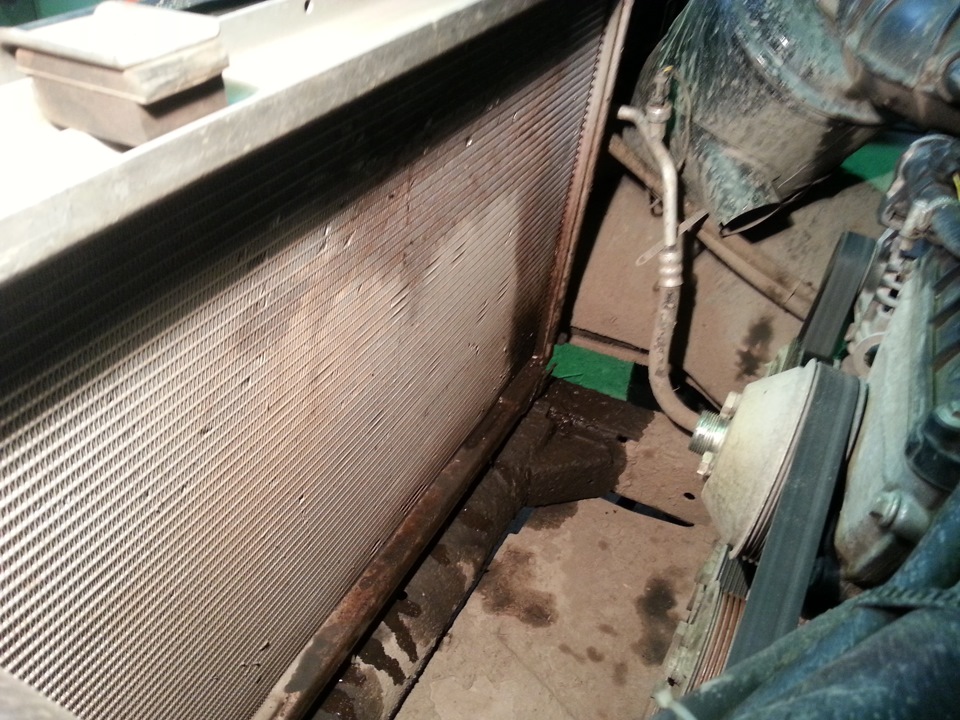

Но самый прикол заключался в том, что перегрев все-таки был связан с забитым радиатором! Просто в свое время оказывается я промывал радиатор кондиционера, который похож на основной, а вот радиатор двигателя можно промыть, только сняв кожух и вентилятор с вискомуфтой, иначе не подлезть. Говна из него вымылось изрядно, и вот только после помойки наступило счастье!
