Система охлаждения Лада Приора
- Содержание:
- Схема системы охлаждения двигателя ВАЗ-21126 Лада Приора
- Основные данные для контроля, регулировки и обслуживания системы охлаждения
- Из чего состоит система охлаждения Приоры
- Лада Приора. Решение проблемы с системой отопления - видео
- Греется автомобиль. Лада Приора Греется. Как убрать воздушную пробку на автомобиле с Е-газом - видео
Система охлаждения двигателя (СОД) является одной из главных систем автомобиля. Плохо работает печка на ЛАДА Приора или двигатель перегревается? Тогда начинать осмотр следует именной с этой системы. В этой статье Вы найдете всю информацию по работе системы охлаждения Лада Приора с 16-ти клапанным двигателем ВАЗ-21126. Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.
Схема системы охлаждения двигателя ВАЗ-21126 Лада Приора
1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя*; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9— термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора*; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла. * Отсутствует на автомобиле с кондиционером. Система охлаждения состоит из двух так называемых кругов циркуляции: 1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя. 2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат. Устройство системы охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:

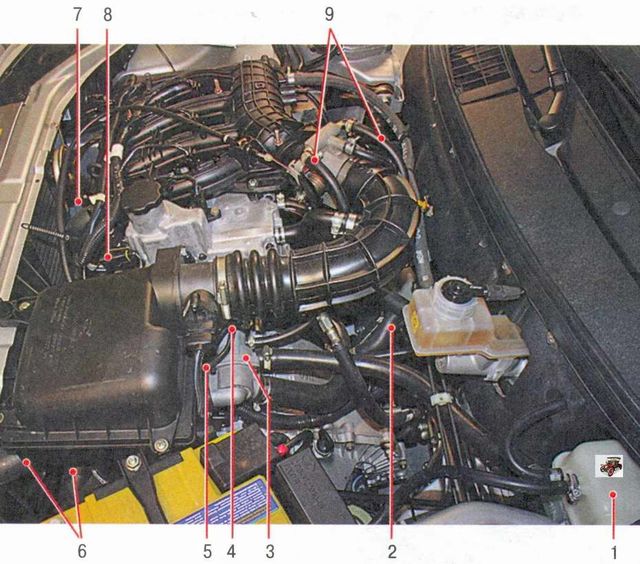

Расположение элементов системы охлаждения двигателя Лада Приора ВАЗ 2170: 1 — расширительный бачок; 2 — шланги отопителя; 3 — термостат; 4 — датчик указателя температуры охлаждающей жидкости (на фото не виден, расположен под термостатом); 5 — датчик температуры охлаждающей жидкости; 6 — шланги радиатора; 7 — пробка сливного отверстия радиатора; 8 — пробка сливного отверстия блока цилиндров; 9 — шланги подогрева дроссельного узла.
Система охлаждения двигателя Лада Приора ВАЗ 2170: 1 — расширительный бачок; 2 — пробка расширительного бачка; 3 — отводящий шланг радиатора; 4 — радиатор системы охлаждения двигателя; 5 — датчик температуры охлаждающей жидкости системы управления двигателем; 6 — подводящий шланг радиатора; 7 — термостат; 8 — датчик указателя температура охлаждающей жидкости; 9 — прокладка термостата; 10 — головка блока цилиндров; 11 — прокладка водяного насоса; 12 — водяной насос; 13 — прокладка подводящей трубы; 14 — подводящая труба водяного насоса; 15 — заправочный шланг; 16 — шланг от термостата к подводящей трубке водяного насоса.

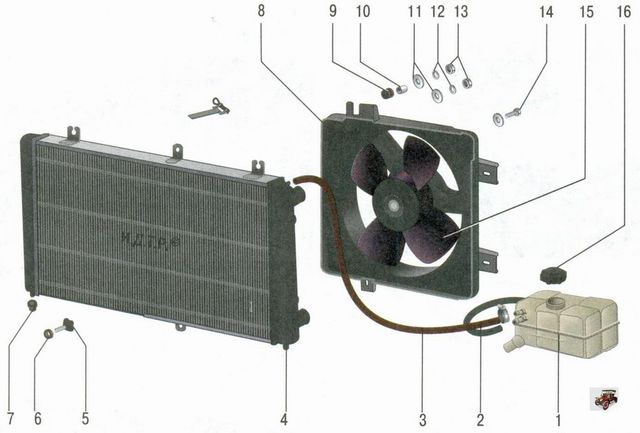

Радиатор с электровентилятором и расширительный бачок Лада Приора ВАЗ 2170: 1 — расширительный бачок; 2 — пароотводящий шланг радиатора отопителя; 3 — пароотводящий шланг радиатора системы охлаждения; 4 — радиатор; 5 — сливная пробка; 6 — уплотнительное кольцо сливной пробки; 7 — подушка опоры радиатора; 8 — кожух электровентилятора; 9 — упругая втулка; 10 — дистанционная втулка; 11 — шайба; 12 — шайба пружинная; 13 — гайка; 14 — болт; 15 — электровентилятор; 16 — пробка расширительного бачка.
Основные данные для контроля, регулировки и обслуживания системы охлаждения
| Температура начала открытия основного клапана термостата,°С | 83-87 |
| Температура полного открытия основного клапана термостата,°С | 102 |
| Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар) | 110-150 (1,1-1,5) |
| Давление открытия впускного клапана пробки расширительного бачка, кПа (бар) | 3-13 (0,1) |
| Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20—30 °С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, °С | 95 |
| Объем жидкости в системе охлаждения двигателя, л | 7,84 |
| Охлаждающая жидкость (смешивание жидкостей разных марок не допускается) | Лада-А40; ОЖ-К Тосол-ТС; ОЖ-40 Тосол-ТС; ОЖ-65 Тосол-ТС; Антифриз G-48; Cool Stream Standart; Cool Steam Premium |
Из чего состоит система охлаждения Приоры

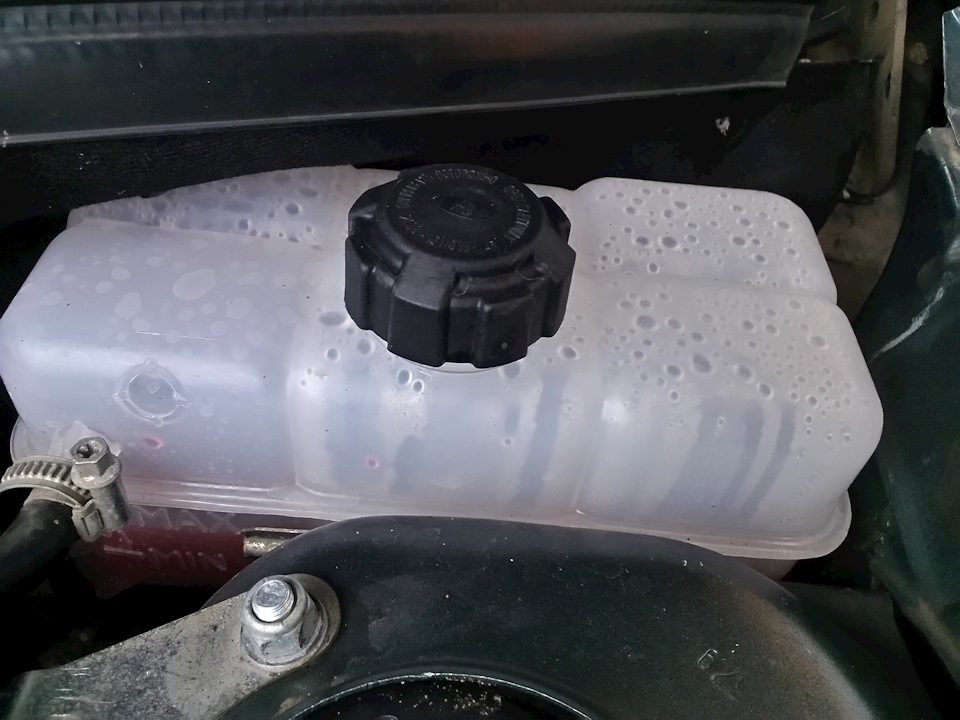

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения.
Насос охлаждающей жидкости (помпа) — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.
Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

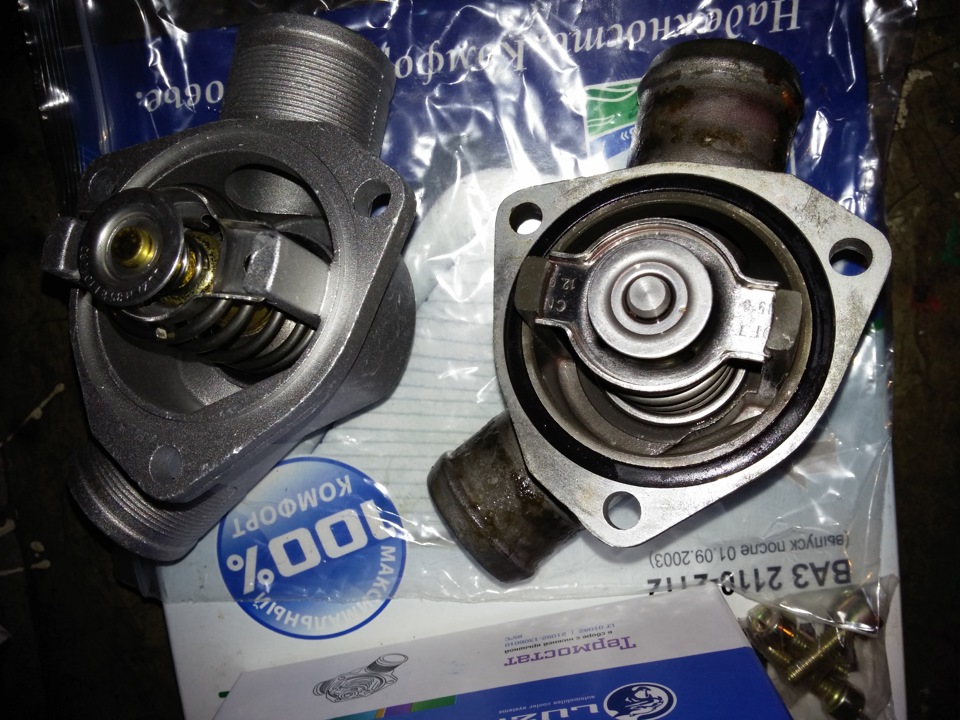

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

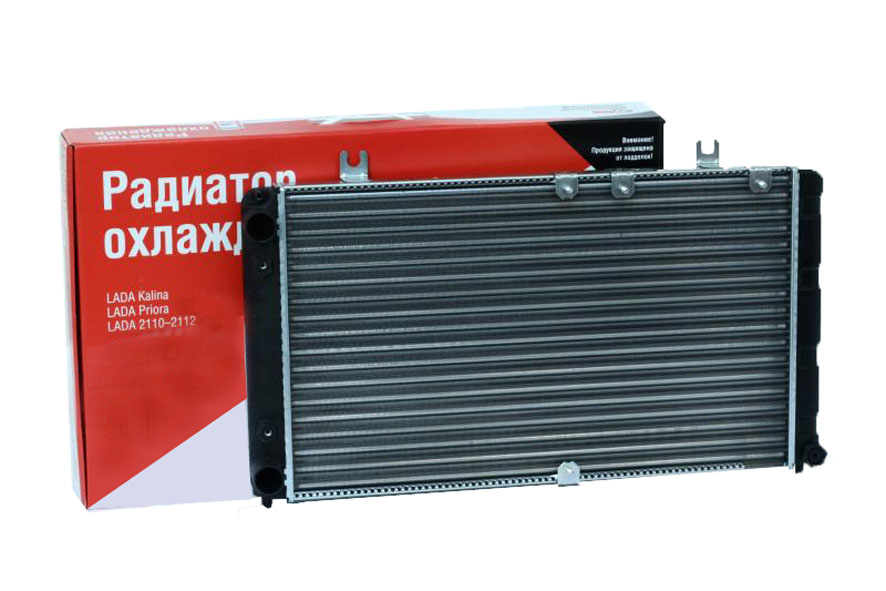

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

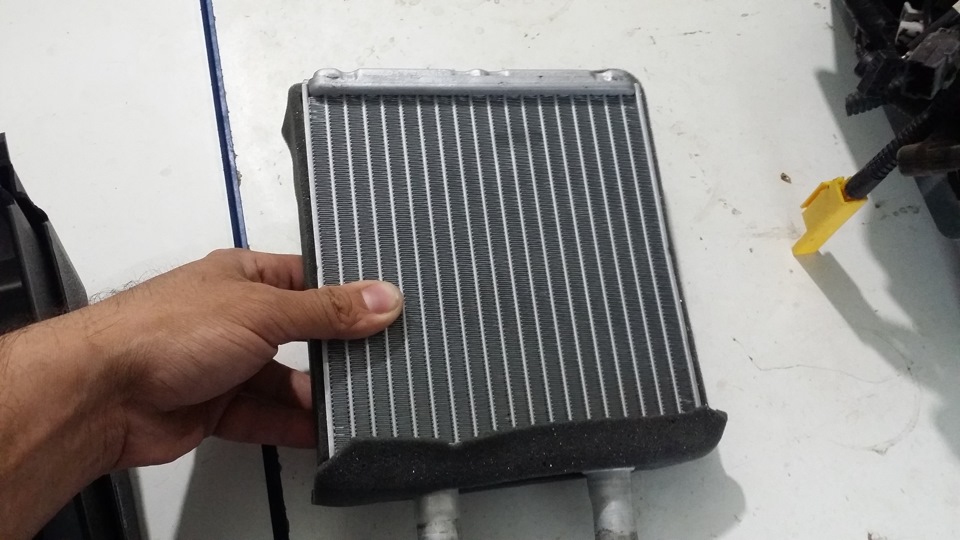

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

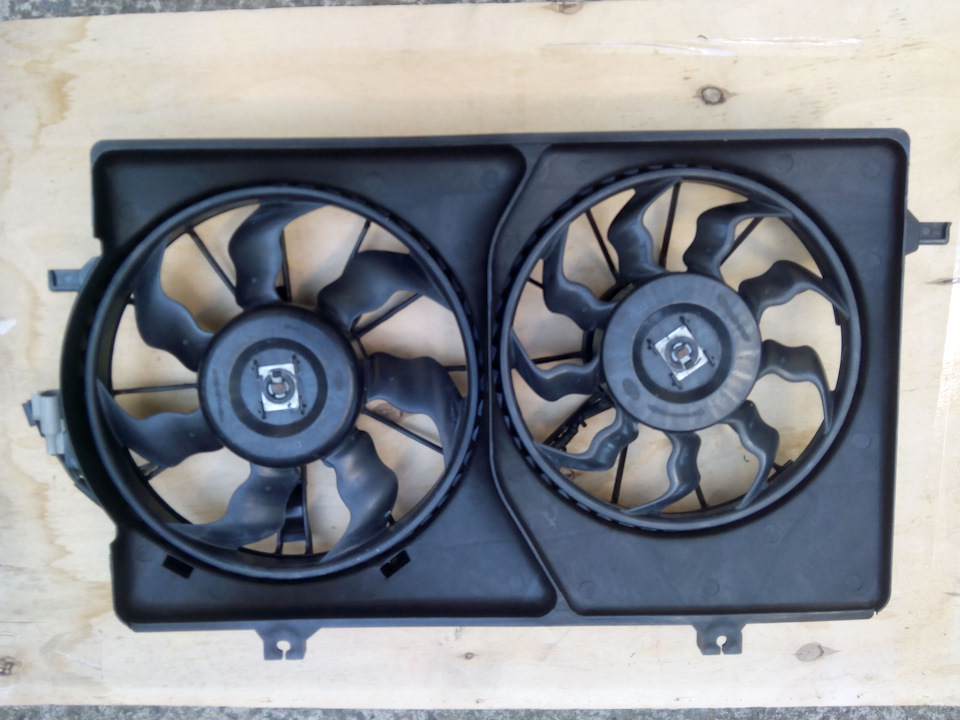

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

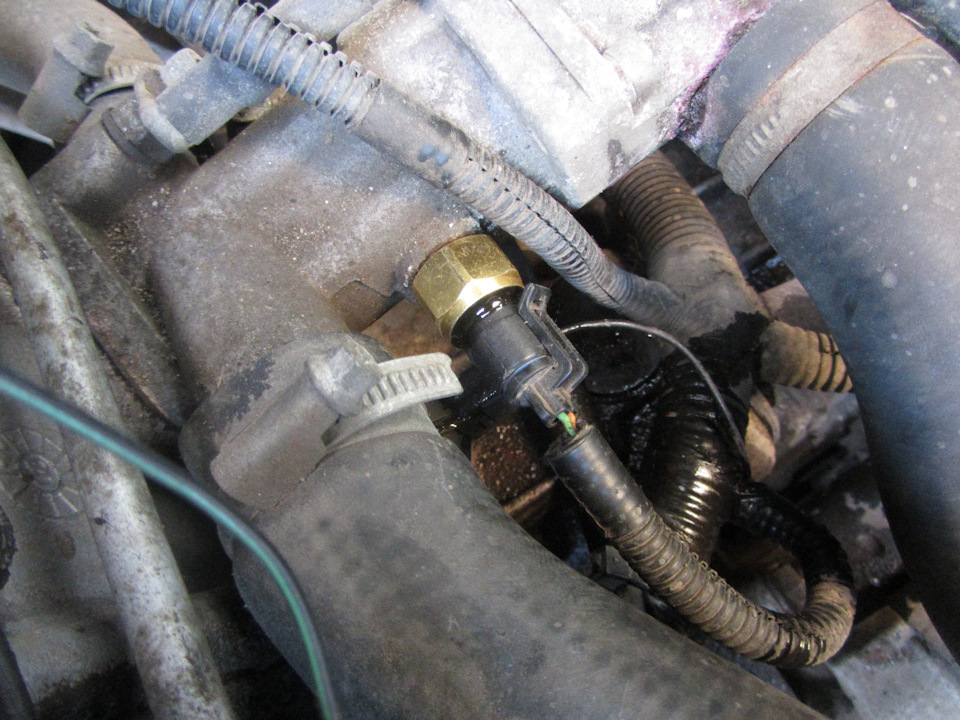

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.
Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.
