Система подачи топлива Уаз-315148 Хантер с дизельным двигателем ЗМЗ-514 состоит из двух топливных баков, топливного насоса высокого давления, топливоподкачивающего электронасоса, струйного насоса, четырех топливных форсунок, фильтра-отстойника грубой очистки топлива, фильтра тонкой очистки топлива, перепускного клапана, топливопроводов высокого и низкого давления, и шлангов.





Топливо из правого топливного бака автомобиля через фильтр грубой очистки топлива подается топливным электронасосом под давлением к фильтру тонкой очистки топлива (ФТОТ) Bosch 0 450 133 256. При давлении подаваемого электронасосом топлива больше 60-80 КПа (0.6-0.8 кгс/см2) перепускной клапан 33.1111282-01 открывается, отводя избыточное топливо в линию слива топлива в бак.

Очищенное топливо от ФТОТ поступает в топливный насос высокого давления (ТНВД) Bosch 0 460 414 217. Далее топливо подается с помощью плунжера-распределителя ТНВД в соответствии с порядком работы цилиндров по топливопроводам высокого давления Guido 4064-67 к топливным форсункам Bosch 0 432 193 549, с помощью которых осуществляется впрыскивание топлива в камеру сгорания двигателя. Избыточное топливо, а также попавший в систему воздух отводятся от форсунок, ТНВД и перепускного клапана по топливопроводам слива топлива в баки.

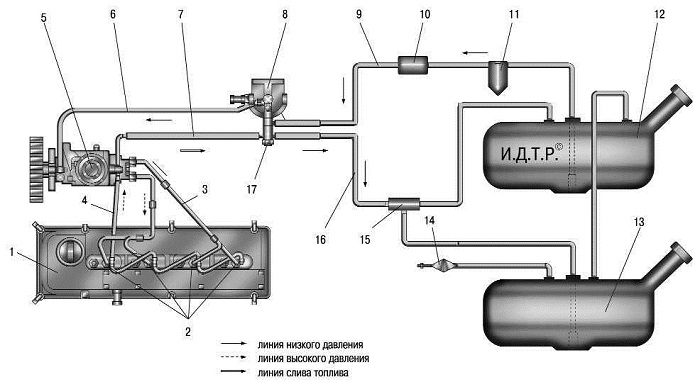

Схема топливной системы УАЗ Хантер дизель ЗМЗ 514

1 – двигатель; 2 – форсунки; 3 – топливопроводы высокого давления двигателя; 4 – шланг отвода отсечного топлива от форсунок к ТНВД; 5 – ТНВД; 6 – шланг подвода топлива от фильтра тонкой очистки топлива к ТНВД; 7 – шланг слива топлива от ТНВД к штуцеру фильтра тонкой очистки топлива; 8 – фильтр тонкой очистки топлива; 9 – топливопровод забора топлива от баков; 10 – топливный электронасос; 11 – фильтр грубой очистки топлива; 12 – правый топливный бак; 13 – левый топливный бак; 14 – клапан топливного бака; 15 – струйный насос; 16 – топливопровод слива топлива в баки; 17 – перепускной клапан.

Запрещается полностью вырабатывать топливо из системы питания, так как смазка трущихся деталей ТНВД осуществляется топливом, а при полной выработке топлива ТНВД выйдет из строя.ТНВД является высокоточным изделием, поэтому его ремонт рекомендуется проводить только в специально оборудованных для этих работ мастерских и станциях технического обслуживания автомобилей.
