На автомобили Нива Шевроле устанавливают 4-цилиндровые двигатели с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала, оснащенные системой распределенного впрыска топлива. Инжекторный 1.7-литровый 8-клапанный двигатель ВАЗ 2123 является модернизированной версией мотора 21214 (21213) для установки под капот внедорожника Нива Шевроле. Отличия кроются в адаптации блока и точках крепления навесного оборудования. Производится он на заводе АвтоВАЗ.Технические характеристики ВАЗ 2123
| Количество цилиндров: | 4 |
| Рабочий объем цилиндров, л: | 1,690 |
| Степень сжатия: | 9,3 |
| Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,: | 58 кВт.-(81 л.с.) |
| Диаметр цилиндра, мм: | 82 |
| Ход поршня, мм: | 80 |
| Число клапанов: | 8 |
| Минимальная частота вращения коленчатого вала , об/мин: | 750-800 |
| Максимальный крутящий момент при 4000 об/мин., Н*м: | 127,5 |
| Порядок работы цилиндров: | 1-3-4-2 |
| Октановое число бензина: | 95 (неэтилирован.) |
| Система подачи топлива: | Распределенный впрыск с электронным управлением |
| Свечи зажигания: | АУ17ДВРМ, BCPR6ES(NGK) |
| Вес, кг: | 127 |
C тaким двигaтeлeм oтeчecтвeнный внeдopoжник нaбиpaeт cкopocть дo 140 км/ч. Eгo нeльзя нaзвaть пpoжopливым, cyдя пo зaявлeннoмy зaвoдoм pacxoдy тoпливa:
• в гopoдe – 14 литpoв;
• нa тpacce – 8.8 литpoв;
• в cмeшaннoм циклe – 10.8 литpoв.
Основное отличие в форме впускного тракта и в расположении передних опор силового агрегата – у двигателя Ваз 2123 они установлены точно на линии центра тяжести в отличие от прежних двигателей, устанавливаемых на опорах консольно. Нумерация цилиндров двигателя Нива Шевроле ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлит номер каждого цилиндра, а также порядок работы цилиндров (1–3–4–2).

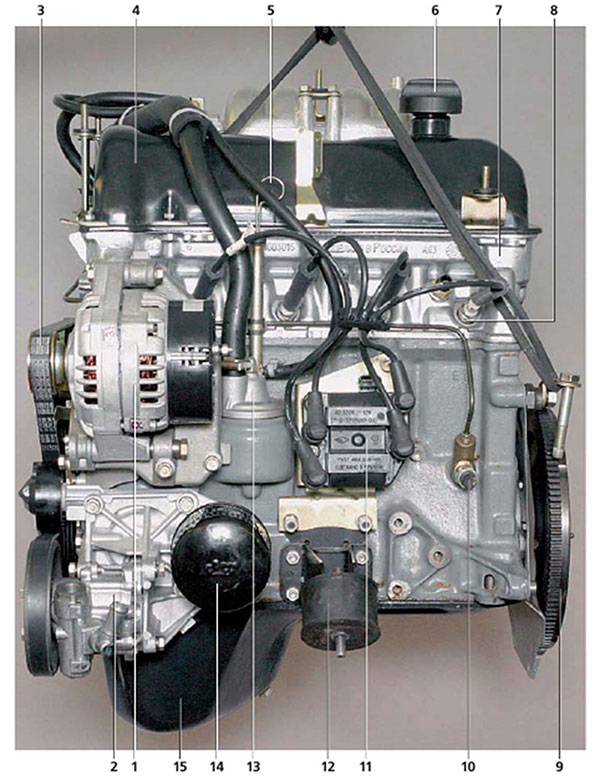

Вид на двигатель ВАЗ-2123 слева: 1 — генератор; 2 — насос гидроусилителя рулевого управления; 3 — ремень привода вспомогательных агрегатов; 4 — крышка головки блока цилиндров; 5 — измерительный щуп уровня масла; 6 — крышка маслозаливной горловины; 7 — головка блока цилиндров; 8 — свеча зажигания; 9 — маховик; 10 — датчик контрольной лампы недостаточного давления масла; 11 — модуль зажигания; 12 — левая опора силового агрегата; 13 — маслоотделитель системы вентиляции картера; 14 — масляный фильтр; 15 — поддон картера.

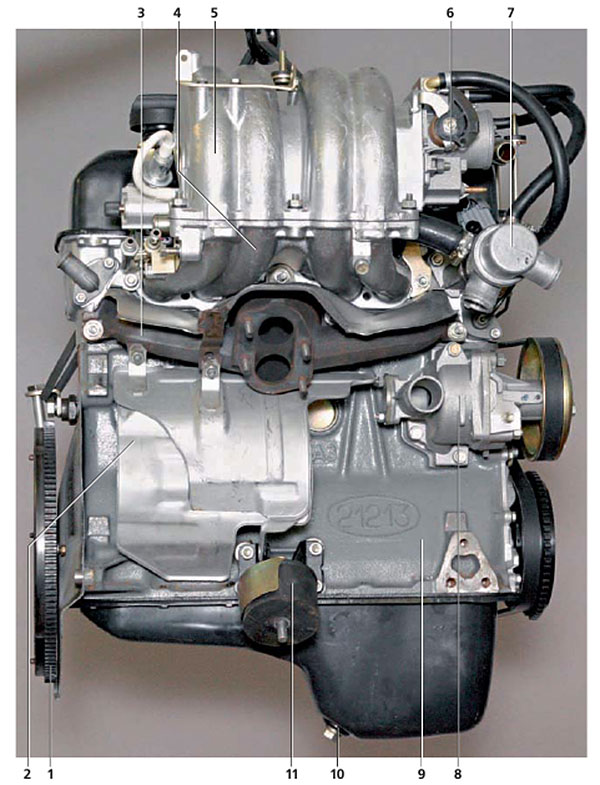

Вид на двигатель ВАЗ-2123 справа: 1 — маховик; 2 — щиток стартера; 3 — выпускной коллектор; 4 — впускная труба; 5 — ресивер; 6 — корпус дроссельной заслонки; 7 — термостат; 8 — насос охлаждающей жидкости; 9 — блок цилиндров; 10 — пробка сливного отверстия поддона картера; 11 — правая опора силового агрегата.

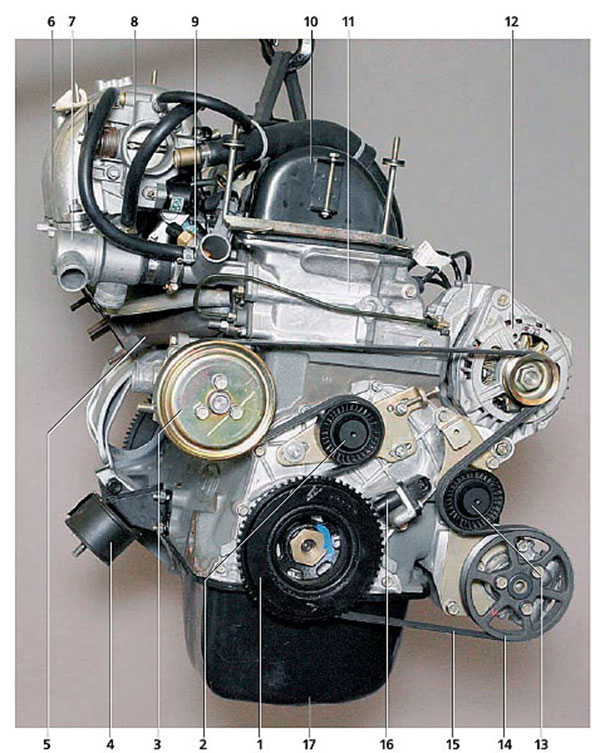

Вид на двигатель ВАЗ-2123 спереди: 1 — шкив коленчатого вала; 2 — натяжной ролик ремня привода вспомогательных агрегатов; 3 — шкив насоса охлаждающей жидкости; 4 — опора силового агрегата; 5 — выпускной коллектор; 6 — ресивер; 7 — термостат; 8 — корпус дроссельной заслонки; 9 — отводящий патрубок рубашки охлаждения; 10 — крышка головки блока цилиндров; 11 — головка блока цилиндров; 12 — генератор; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — шкив насоса гидроусилителя рулевого управления; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — поддон картера.
Двигатель Нивы Шевроле в разрезе

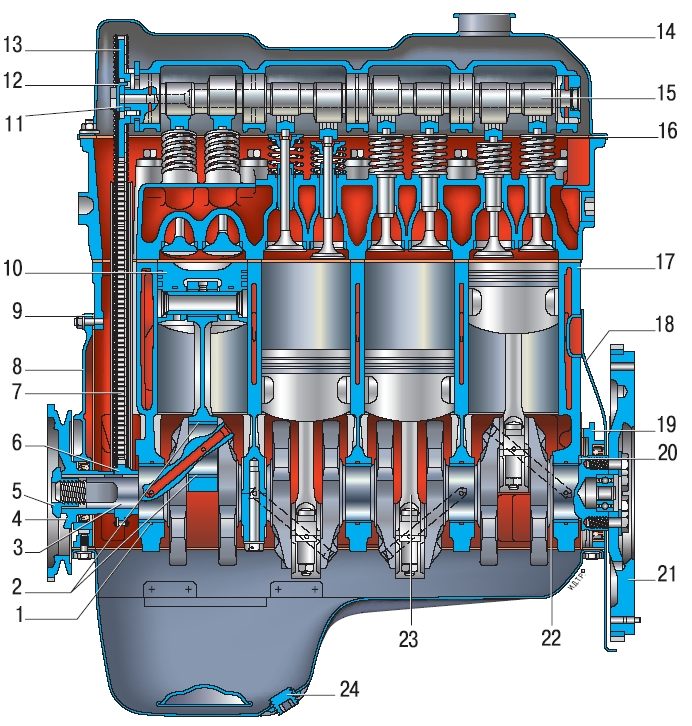

Продольный разрез двигателя Нива Шевроле: 1 – вкладыш коренного подшипника; 2 – вкладыш шатунного подшипника; 3 – коленчатый вал; 4 – шкив коленчатого вала; 5 – гайка крепления шкива; 6 – звездочка коленчатого вала; 7 – цепь привода газораспределительного механизма; 8 – крышка привода газораспределительного механизма; 9 – прокладка крышки; 10 – поршень; 11 – упорная шайба; 12 – стопорная шайба; 13 – звездочка распределительного вала; 14 – крышка головки блока цилиндров; 15 – распределительный вал; 16 – прокладка крышки головки блока цилиндров; 17 – блок цилиндров; 18 – крышка картера сцепления; 19 – держатель заднего сальника; 20 – внешнее упорное полукольцо коленчатого вала; 21 – маховик; 22 – внутреннее упорное полукольцо коленчатого вала; 23 – шатун; 24 – пробка маслосливного отверстия.
Цилиндры двигателя Шеви Нива объединены вместе с верхней частью картера в единую чугунную отливку – блок цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал, отлитый из чугуна. В качестве подшипников опор коленчатого вала, а также подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками. В каждом цилиндре двигателя имеется по одному впускному и выпускному клапану.
Выпускные клапаны Нивы Шевроле сварные из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромоникелемарганцевой стали с наплавкой рабочей фаски специальным жаростойким сплавом.
Впускные клапаны Шеви изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты.

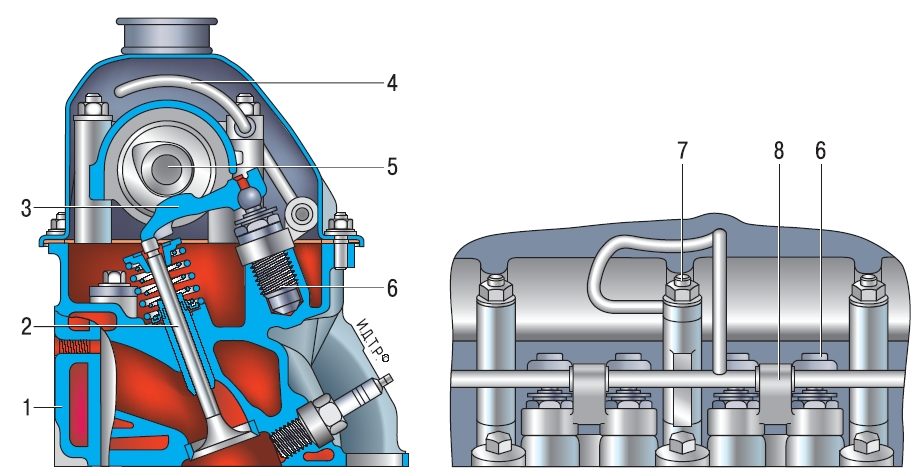

Механизм газораспределения Нива Шевроле: 1 – головка блока цилиндров; 2 – клапан; 3 – рычаг привода клапана; 4 – трубка подвода масла к гидроопорам; 5 – распределительный вал; 6 – гидроопора рычага привода клапана; 7 – гайка крепления корпуса подшипников распределительного вала и трубки подвода масла к гидроопорам; 8 – стойка рампы подвода масла к гидроопорам.
Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги, опирающиеся одним плечом на сферические головки гидроопор, другим – на торцы стержней клапанов. Гидроопоры ввернуты в гнезда головки блока. Масло под давлением к гидроопорам подается по отдельной трубке рампы из отверстия в корпусе подшипников распределительного вала возле средней шпильки его крепления. Так как зазоры в клапанном механизме практически отсутствуют, применявшиеся в двигателе Ваз 21213 прижимные пружины рычагов исключены.
Поршни отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней имеют сложную геометрическую форму: по высоте коническую, с большим основанием внизу юбки, а в поперечном сечении – овальную, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 1,2 мм в правую сторону двигателя. В канавках поршней установлены два компрессионных кольца и одно маслосъемное. В канавке маслосъемного кольца имеются сквозные сверления, через которые собранное кольцом масло подается внутрь поршня для смазки поршневого пальца. С коваными стальными шатунами поршни соединены с помощью стальных цементированных поршневых пальцев трубчатого сечения. Поршневые пальцы плавающего типа свободно вращаются в верхних бобышках шатуна и в бобышках поршней. От осевого перемещения поршневые пальцы зафиксированы пружинными кольцами, расположенными в проточках бобышек поршней.

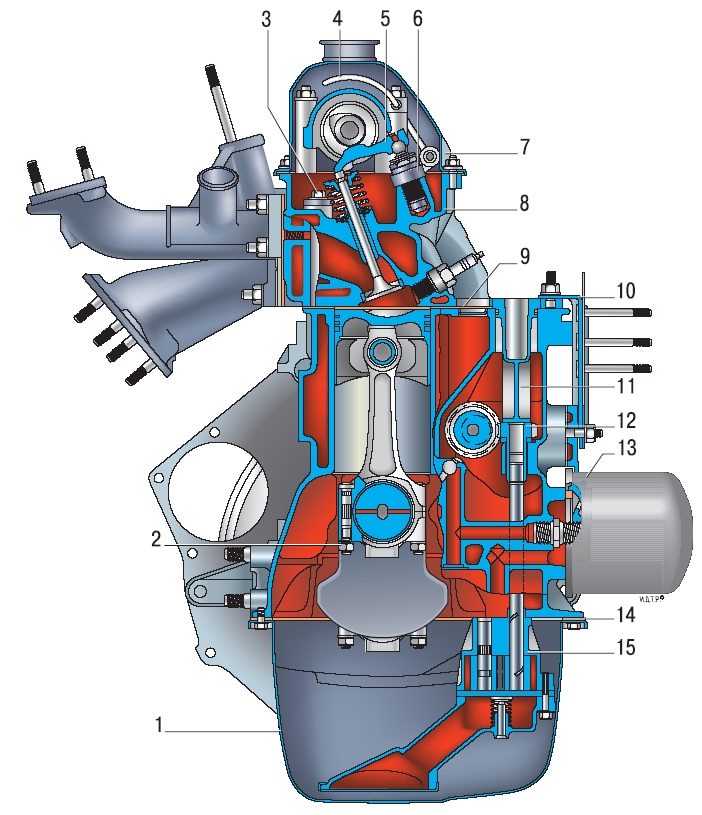

Поперечный разрез двигателя Шеви Нива: 1 – масляный картер; 2 – гайка шатунного болта; 3 – болт крепления головки блока цилиндров; 4 – трубка подвода масла к гидроопорам; 5 – рычаг привода клапана; 6 – гидроопора; 7 – крышка головки блока цилиндров; 8 – головка блока цилиндров; 9 – прокладка головки блока цилиндров; 10 – кронштейн крепления модуля зажигания; 11 – заглушка; 12 – шестерня привода масляного насоса; 13 – масляный фильтр; 14 – прокладка масляного картера; 15 – масляный насос.
Распределительный вал чугунный, литой, с отбеленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе, закрепленном на верхней плоскости головки блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала однорядной роликовой цепью. Этой же цепью приводится во вращение вал привода масляного насоса. Число зубьев звездочки вала привода масляного насоса уменьшено по сравнению с двигателем Ваз 21213 с 38 до 30 с целью повышения подачи масляного насоса.

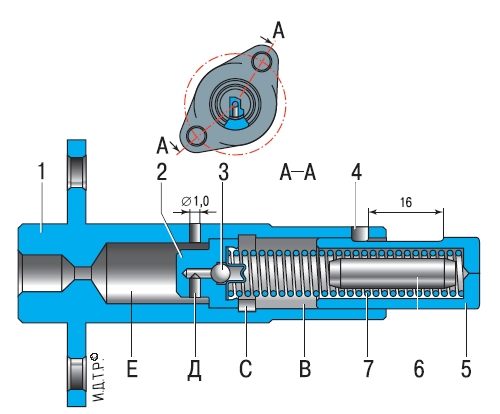

Натяжитель цепи привода распределительного вала Шевроле Нива: 1 – корпус; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – установочный паз; Д – подающее от верстие; Е – резервная полость.
Цепь в натянутом состоянии поддерживается пружинно-гидравлическим натяжителем через пластмассовый башмак, размеры которого по сравнению с башмаком двигателя Ваз 21213 значительно увеличены. До пуска двигателя предварительное натяжение цепи обеспечивается пружиной, а после пуска – давлением масла, подаваемого по стальной трубке от переходника под датчиком аварийного падения давления масла. Масло из системы смазки по трубке под давлением поступает в полость «Е» натяжителя, далее через отверстие «Д» и клапанный узел попадает в полость «В», где воздействует на плунжер. В корпусе натяжителя выполнено дренажное отверстие диаметром 1 мм для выпуска воздуха из полости «Е». Колебания цепи гасятся успокоителем, так же как и башмак натяжителя, изготовленным из износостойкой пластмассы.
Головка блока цилиндров прикреплена к блоку одиннадцатью болтами и отцентрирована на нем двумя втулками. Между головкой и блоком установлена прокладка одноразового применения, изготовленная из безусадочного материала. Сверху головка блока закрыта стальной штампованной крышкой, под которой установлена уплотнительная прокладка из резинопробковой смеси. К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.
Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода масляного насоса, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, шаровые головки гидроопор привода клапанов, а также стержни клапанов и их направляющие втулки. Система состоит из масляного картера, шестеренчатого масляного насоса с встроенным редукционным клапаном и маслоприемником, имеющим сетчатый фильтр грубой очистки масла, полнопоточного фильтра тонкой очистки масла с перепускным и противодренажным клапанами, датчика контрольной лампы недостаточного давления масла и масляных каналов.

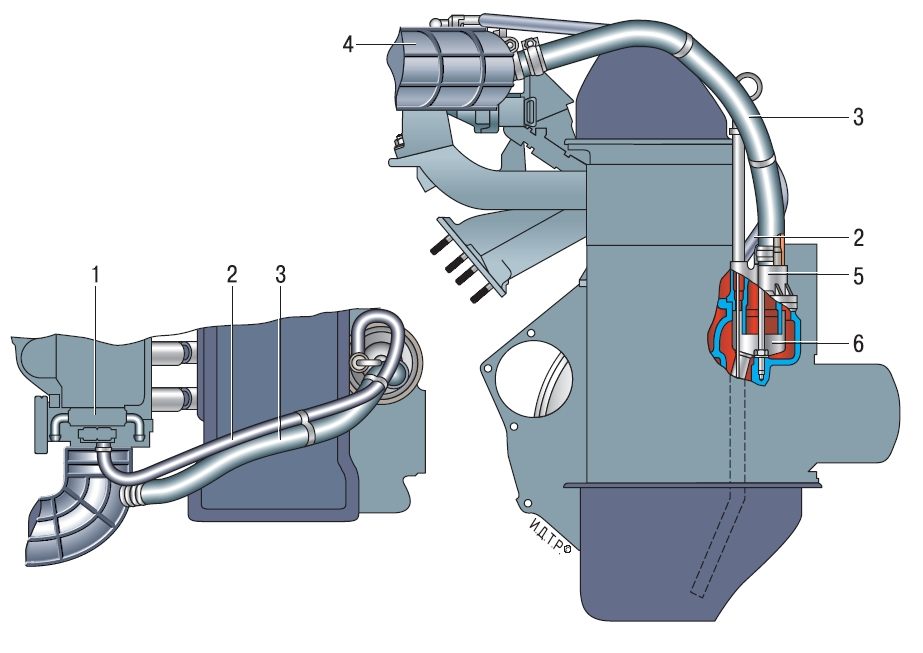

Схема системы вентиляции картера Шевроле Нива (слева – вид сверху): 1 – дроссельный узел; 2 – шланг первого контура; 3 – шланг второго контура; 4 – воздухоподводящий патрубок; 5 – крышка сапуна; 6 – маслоотделитель.
Система вентиляции картера закрытая, с отводом картерных газов через маслоотделитель во впускную трубу. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу первого контура через калиброванное отверстие (жиклер) в корпусе дроссельного узла. На этом режиме во впускной трубе создается высокое разрежение и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу второго контура в воздухоподводящий патрубок перед дроссельным узлом и далее во впускную трубу и камеры сгорания.
Система охлаждения двигателя Шеви Нива состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров и впускной трубе. Принудительную циркуляцию жидкости в системе обеспечивает центробежный водяной насос с приводом от коленчатого вала с помощью клинового ремня, одновременно служащего приводом генератора. Для поддержания нормальной рабочей температуры охлаждающей жидкости в систему охлаждения устанавливают термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.
Система питания двигателя Шевроле Нива состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливных шлангов. Система зажигания состоит из модуля зажигания, установленного на специальном кронштейне на блоке цилиндров, свечей зажигания и проводов высокого напряжения. Управляет системой зажигания электронный блок управления двигателем (ЭБУ).
