Схема и устройство передней подвески Нива Шевроле (Travel)

Содержание:
Устройство передней подвески Нива Шевроле. Передняя подвеска Нива Шевроле независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости.







1 — тормозной диск; 2 — ступица колеса; 3 — шпилька; 4 — нижняя шаровая опора; 5 — колпачок; 6 — корпус наружного шарнира привода; 7 — регулировочная гайка; 8 — конусная втулка; 9 — подшипники ступицы; 10 — сальники; 11 — грязеотражательное кольцо; 12 — резиновая подушка штанги стабилизатора; 13 — обойма крепления штанги стабилизатора; 14 — поворотный кулак; 15 — кузов; 16 — растяжка; 17 — защитный чехол шарового пальца; 18 — верхняя шаровая опора; 19 — подушки крепления штока амортизатора; 20 — верхний рычаг; 21 — поперечина; 22 — регулировочные шайбы; 23 — ось верхнего рычага; 24 — резинометаллический шарнир (сайлент-блок) верхнего рычага; 25 — буфер хода отбоя; 26 — кронштейн; 27 — пружина; 28 — шайбы нижнего рычага; 29 — ось нижнего рычага; 30 — резинометаллический шарнир нижнего рычага; 31 — нижний рычаг; 32 — нижняя изолирующая прокладка пружины; 33 — нижняя опорная чашка пружины; 34 — буфер хода сжатия; 35 — амортизатор; 36 — кронштейн крепления штанги стабилизатора к кузову; 37 — резиновая подушка штанги стабилизатора; 38 — штанга стабилизатора.

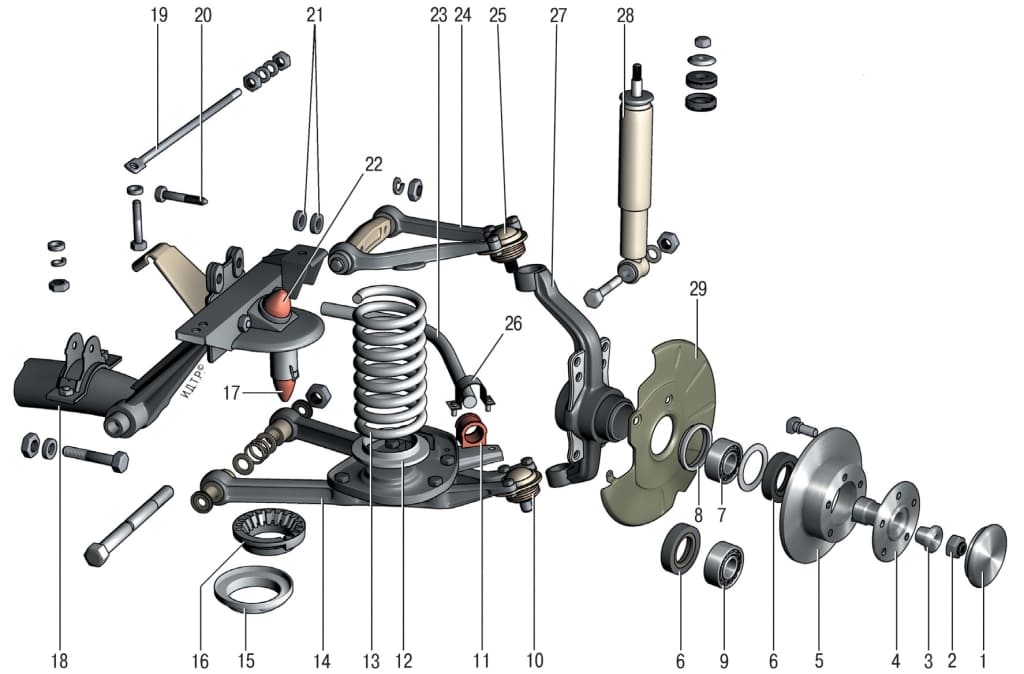

1 – колпак; 2 – гайка; 3 – центрирующая втулка; 4 – ступица колеса; 5 – тормозной диск; 6 – сальник; 7 – наружный подшипник; 8 – кольцо; 9 – внутренний подшипник; 10 – шаровая опора; 11 – втулка стабилизатора; 12 – нижняя чашка пружины; 13 – пружина передней подвески; 14 – нижний рычаг подвески; 15 – верхняя чашка пружины; 16 – прокладка пружины; 17 – буфер сжатия; 18 – поперечина передней подвески; 19 – растяжка; 20 – болт крепления верхнего рычага; 21 – регулировочные шайбы; 22 – буфер хода отбоя; 23 – стабилизатор; 24 – верхний рычаг; 25 – шаровой шарнир; 26 – скоба; 27 – поворотный кулак; 28 – амортизатор; 29 – защитный кожух переднего тормоза

Диагностика передней подвески Нива Щевроле

Проверку технического  состояния деталей подвески и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами). На резиновых деталях подвески не допускаются: признаки старения резины и механические повреждения. На резинометаллических шарнирах не допускаются: признаки старения, трещины, одностороннее выпучивание резинового массива и отрыв резинового массива от арматуры. Дефектные детали замените.



Проверьте состояние защитных чехлов шаровых опор и шаровых шарниров. Если чехлы имеют повреждения, замените шарнир в сборе.



Осмотрите резиновые подушки верхних шарниров и резиновые втулки нижних шарниров амортизаторов.



Осмотрите резинометаллические втулки верхнего и нижнего рычагов.



Проверьте состояние резиновых втулок стабилизатора поперечной устойчивости и надежность крепления скоб стабилизатора к нижним рычагам, лонжеронам кузова.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

• Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.

• Высокая проходимость в любых условиях.

• Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.

• Плавное и легкое передвижение по трассе.

• Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.





Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

• Ощутимая вибрация кузова при движении, особенно от заднего моста.

• Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.

• Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами. Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.

• Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

Углы установки, сход-развал

• Схождение передних колёс под нагрузкой* 2250 Н (225 кгс) - - - 0±1 мм

• Развал передних колёс под нагрузкой* 2250 Н (225 кгс) - - - 0’30’±30’ град.

• Продольный наклон оси поворота колеса под нагрузкой* 2250 Н (225 кгс) - - - 3’40’±30' град.

* Нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья.
