Тема дизельного двигателя для УАЗа была актуальна с самого начала появления «Патриота» в розничной продаже. Ведь преимущества «дизеля» в качестве силового агрегата налицо, это и лучшая тяга на низких оборотах, это и лучшая экономичность, по сравнению с бензиновыми аналогами.Однако на момент начала производства УАЗ Патриот своего отечественного дизельного двигателя с достойными характеристиками у ульяновских инженеров не было, поэтому в 2008-м году на «Патриот» установили итальянский Iveco F1A. Да это был неплохой двигатель, но к сожалению стоимость запасных частей и расходных материалов, а также их доступность не позволили Патриоту стать по-настоящему популярным. Но в конце 2011 года на заводе ЗМЗ был выпущен дизельный двигатель с индексом 51432.10, который и был рассчитан в первую очередь на применение в УАЗ Патриот.
Отзыв о УАЗ Патриот дизель
Купил УАЗ патриот по весне прошлого года. Тойота моя по старости была продана, да и кредиты были, вобщем надо было пару лет перекантоваться до хорошего авто. А живем за городом, рыбалка, грибы, сами понимаете. В салоне слупили дополнительные деньги за якобы лучший магнитофон, но он как и родной оказался без антенны для радио. Через два дня после покупки ролик срезало у ремня, это для них частая болячка. Эвакуатор, опять в салон, правда сделали, но настроение уже не то. Когда на первое то приехал и отдал бешеные деньги за отвратительное обслуживание, решил что хрен с ней, с гарантией за такие цены. Сам проклеил места, где пластик соединяется, тканью, вы не поверите, но скрипы пропали. Еще нашел недостаток: когда начал колеса балансировать, оказалось, что запаска и пара родных колес имели большие восьмерки. На оставшихся 8 были чуть поменьше, я просто обалдел, думал что уже такого не встретишь. Через год поставил мишленовскую резину, и поразительно, но авто практически больше не рыскает по колеям асфальтовым. Если б знал, раньше бы поставил. Когда планировал тачку брать многие пугали, что зимой сдохнет авто, что движок у него под наши морозы не заточен. Я не из пугливых по жизни, но береженого бог бережет, поэтому почти сразу поставил вебасту. Теперь немного о приятном. Масло стараюсь менять каждые 10 тыщ, между заменами уровень верхний. Под капотом сухо всегда, зимой с пол пинка заводится (спасибо вебасте). В том году трижды в сочи ездил, на украину мотался, в этом тоже уже пару раз на юга смотался. Когда в такие дальняки езжу, если погода сухая, обычная скорость для меня 150. При этом всегда и все начинают играть со мной в перегоняшки, а то как это так уазик посмел обогнать. В дальных поездках утомляет, много денег не вытягивает, слежу, поэтому не ломается ничего.Уаз Патриот дизель евро 4 отзыв
Я около двух лет ждал, пока выйдет патриот дизель. И наконец дождался, отдал 980 тыщ и стал его счастливым хозяином. Сели в авто и поехали путешествовать по России, маршрут почти 16 тысяч км. Сначала впечатления приятные, как у большинства людей от новой покупки. Через 250 км радость пропала, т.к. гидроусилитель потек, мелкая но неприятность, по гарантии сделали. Вскоре на 2500об появился непонятный рев, в сервисе объяснили, что так проявляется результат взаимодействия нашей выхлопной системы и итальянца, все понял, но раздражает ведь. После трех тыщ км тормоза передние потекли, ладно опять сделали, потом вроде без происшествий доехали до планового то. Потом доехали до севера, на 23 тыщах км на хрен разлетелся мост передний, отдал 40 штук рэ и снова на дороге. По льдам и снегу, да без моста переднего ощущал себя коровой на том же самом льду. Потом предохранительный блок расплавился. Произошло это не от перегрузок в проводке, а фиг знает почему, плюс к этому регулярно лампа в правой фаре перегорает, пропадает контакты еще много где, сам дорабатывал. Резину поменял, чинил блокировку у дифференциалов, лифт у подвески, всю пневмо систему, инвертор, все просмотрел, вроде вылечил авто. Но нет, прохожу отметку в 31 тыщу, падает подшипник на мосту переднем, масло вытекает из раздатки, почти пропадает ручник, масла то нет. Раз в три недели педаль сцепления смазываю, а то скрип, людей не слышу, та же байда с рулем. Наконечники рулевые трижды менял, скоро буду менять шкворню. В принципе тачка хорошая, если бы сборка и запчасти не русские были. Короче достала она меня, за год почти не вылажу из под нее, продам, от счастья перекрещусь. У меня только к движку претензий не было, легко по бездорожью многих обходил. Но на этом я ставлю точку на российском автопроме.Технические характеристики ЗМЗ-51432.10

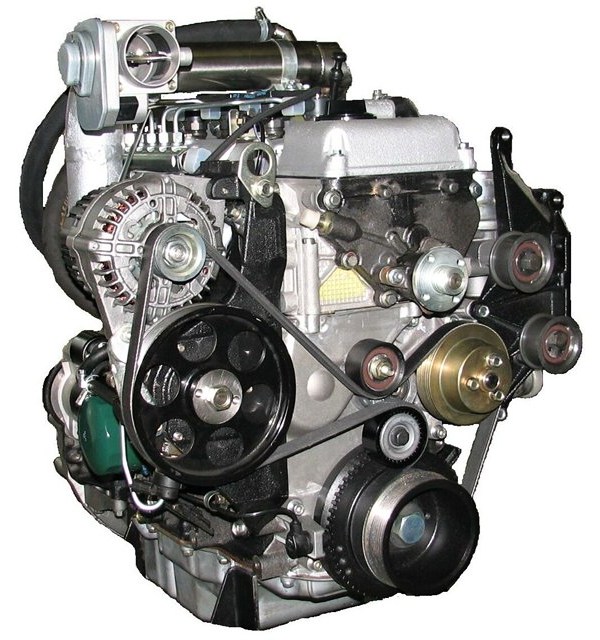

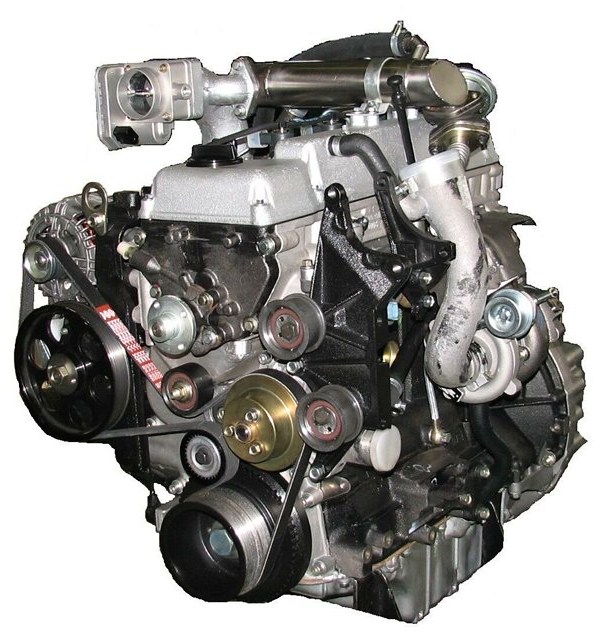

ЗМЗ-51432.10 CRS серийно выпускается с 2012 года. В отличии от своего предшественника ЗМЗ-5143 на двигателе применена электронно-управляемая система топливоподачи Common Rail фирмы «BOSCH» с максимальным давлением впрыска 1450 бар, охлаждаемая система рециркуляции ОГ с дроссельным патрубком, который кроме регулирования количества рециркулируемых ОГ, используется для мягкого глушения двигателя. Для привода ТНВД, водяного насоса и генератора используется поликлиновой ремень с механизмом автоматического натяжения.
| Количество цилиндров | 4 |
| Рабочий объем, л | 2,235 |
| Степень сжатия | 19 |

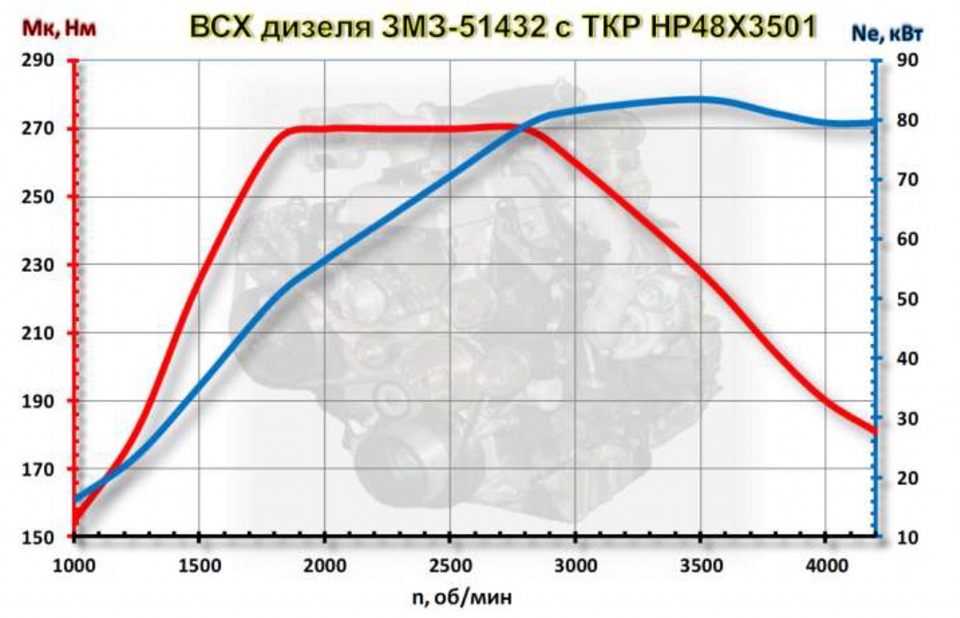

| Номинальная мощность брутто при частоте вращения коленчатого вала мин'1, кВт (л.с.) | 83,5 (113,5) 3500 |
| Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м) | 270 (27,5) 1300 – 2800 |
| Минимальный удельный расход топлива, г/кВт (г/лсч) | 206 (151) |
| Диаметр цилиндра и ход поршня, мм | 87x94 |
| Масса, кг | 220 |
| Экология | ЕВРО-4 |
Система питания: CRS2.0 ф.«BOSCH», Германия
ТНВД: Радиально-плунжерного типа, СР1Н, 0 445 010 330, «BOSCH»
Форсунки: Электрогидравлические, CRI 2.14, 0 445 110 502, «BOSCH»
Топливная рампа: LWR2-16, 0 445 214 285, «BOSCH»
Турбокомпрессор: HP48X3501, «F-Diesel Power Co., Ltd»
Электронный блок управления: EDC16C39-6.H1, 0 281 018 675, «BOSCH»
Свечи накаливания: GLP, S-RSK, 0 250 202 045, «BOSCH»
Советы по обслуживанию ЗМЗ 514
Используемые ГСМ: • Дизельное топливо «Евро», вид II и III – по ГОСТ Р 52368-2005 (EN590), сорт и класс в зависимости от условий эксплуатации. • Масло моторное (6,3…6,5 л – первоначальный объем заправки сухого двигателя, 6,1…6,3 л – объем масла при замене) — SAE 5W-30, SAE 10W-30, SAE 5W-40, API CF-4 и выше.Какое масло заливать?
У Патриота с дизелем ЗМЗ-514 в системе выхлопа установлен окислительный нейтрализатор и степень рециркуляции намного больше, чем у Ивеко, поэтому и требования к смазочному моторному маслу жестче. Присадки в масле срабатываются быстрее. Поэтому с ужесточением норм Евро меняются требования не только к топливу, но и к маслам. Вводятся новые категории масел по эксплуатационным характеристикам. Американская классификация мало отражает эксплуатационные свойства масел для двигателей эксплуатируемых в Европе. Лить рекомендуют синтетику — SELENIA WR Pure Energy 5W30 или SELENIA WR 5W40. Можно лить синтетику других проверенных фирм с аналогичными характеристиками, но главное НЕ ПОДДЕЛКУ! Однако, поскольку селения менее раскрученное, вероятность попасть на подделку стремится к нулю. Чего нельзя сказать о кастроле, шелле, эссо и прочих уважаемых брендах.
Замена масла при тяжелых условиях эксплуатации раз в 7,5 т. км., при обычной 10-12 т.км.
По поводу масляного фильтра, УАЗ сдвинул срок смены фильтра на ТО-0 т.е. 2500 км. Однако фильтр установленный на ЗМЗ технологический и рассчитан на 1000 км. Менять желательно на фильтр ГАЗ-3110,3302 (дв.ШТАЙЕР) 560-1017005 «Колан»(наилучший вариант) или 2101С-1012005-НК-2, ф.«Колан». Он был специально разработан для ЗМЗшных двигателей, другие, даже авторитетных буржуйских фирм не имеют фильтрующего элемента на перепускном клапане. Брать лучше сразу 2-3 штуки, т.к. найти их не так то просто. При условии качественных расходников и соблюдения регламента обслуживания, заявленный ресурс двигателя и турбины до капитального ремонта — 250 т.км.
Расход топлива дизельного Патриота
Все автомобилисты знают, что дизель, какой бы он ни был, будет на порядок экономичнее бензинового мотора. Не стал исключением и дизель ЗМЗ-51432. Отзывы говорят, что по городу расход топлива составляет до 12 литров (хотя по паспортным данным машина укладывается в «десятку»). Но все равно это намного меньше, нежели у бензинового. На УМЗ-шных моторах «Патриот» был неимоверно прожорливым. По городу «кушал» до двадцати литров бензина. Что касается агрегата 51432 ЗМЗ, минимальный его расход в реальных условиях составляет 8,5 литра (по трассе на крейсерских - 80 км/ч). Отзывы владельцев говорят, что если у вас в приоритете экономичность, несомненно стоит обратить внимание на дизельную модификацию «Патриота».Газораспределительный механизм (ГРМ)

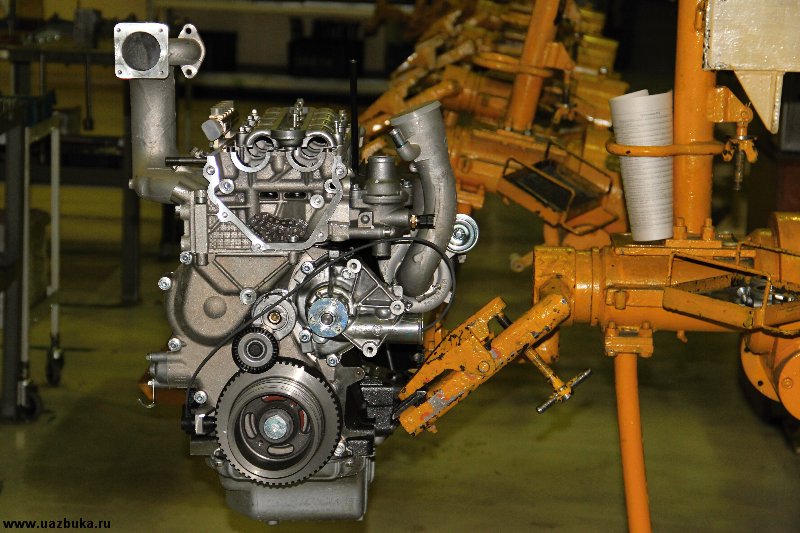

Привод распределительных валов – цепной, двухступенчатый. Привод включает в себя: звездочку 1 коленчатого вала (23 зуба), ведомую 6 (38 зубьев) и ведущую 8 (19 зубьев) звездочки промежуточного вала, звездочки 11 распределительных валов (23 зуба), две цепи 7 и 9 (72 звена - нижняя и 82 звена - верхняя), гидронатяжители 5, рычаги натяжных устройств 4 со звездочками, успокоители цепей 2 и 16. Цепи привода втулочные, двухрядные, с шагом 9,525 мм. Диаметр втулок цепей 6,35 мм. Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: для нижней цепи – в крышке цепи, для верхней – в головке цилиндров, и закрытыми крышками. Ведущая звездочка промежуточного вала – стальная, для увеличения твердости и износостойкости зубья термообработаны. Звездочки коленчатого вала, распределительных валов и ведомая промежуточного вала изготовлены из высокопрочного чугуна. Рычаги натяжных устройств установлены на консольных осях, ввернутых: нижняя – в передний торец блока цилиндров, верхняя – в опору, закрепленную на переднем торце блока цилиндров.

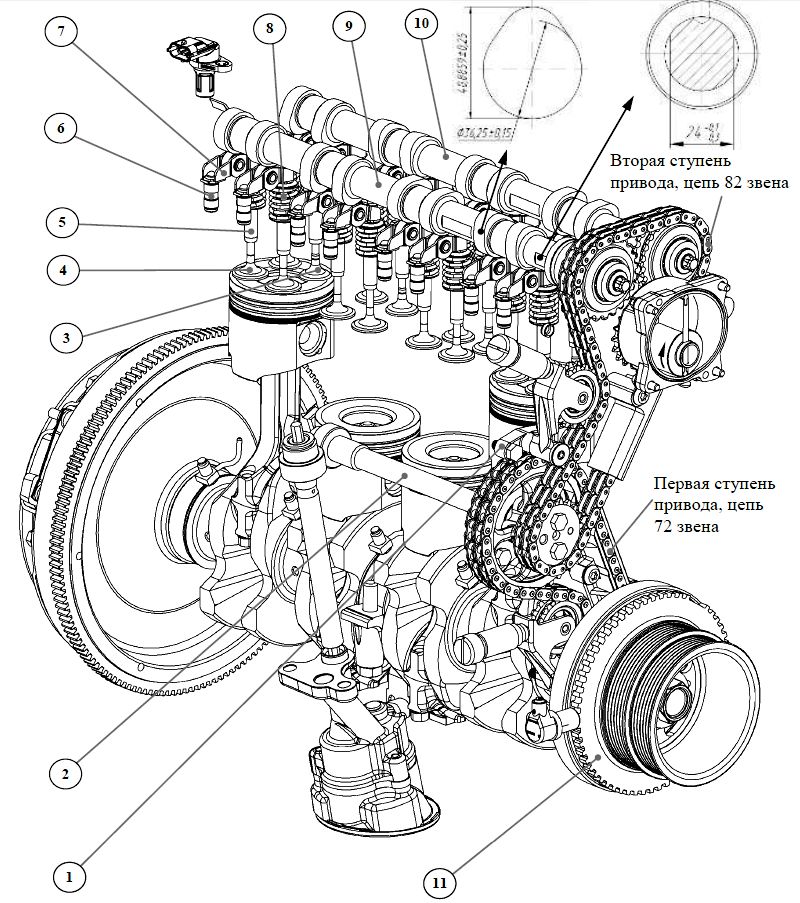

Общий вид привода газораспределительного механизма (распределительных валов) 1 – опора рычага натяжного устрой; 2 – вал промежуточный; 3 – выпускной клапан; 4 – впускной клапан; 5 – втулка направляющая клапана; 6 – гидроопора; 7 – рычаг привода клапана; 8 – пружина клапана; 9 – распределительный вал впускных клапанов; 10 - распределительный вал выпускных клапанов; 11 – шкив-демпфер коленчатого вала.

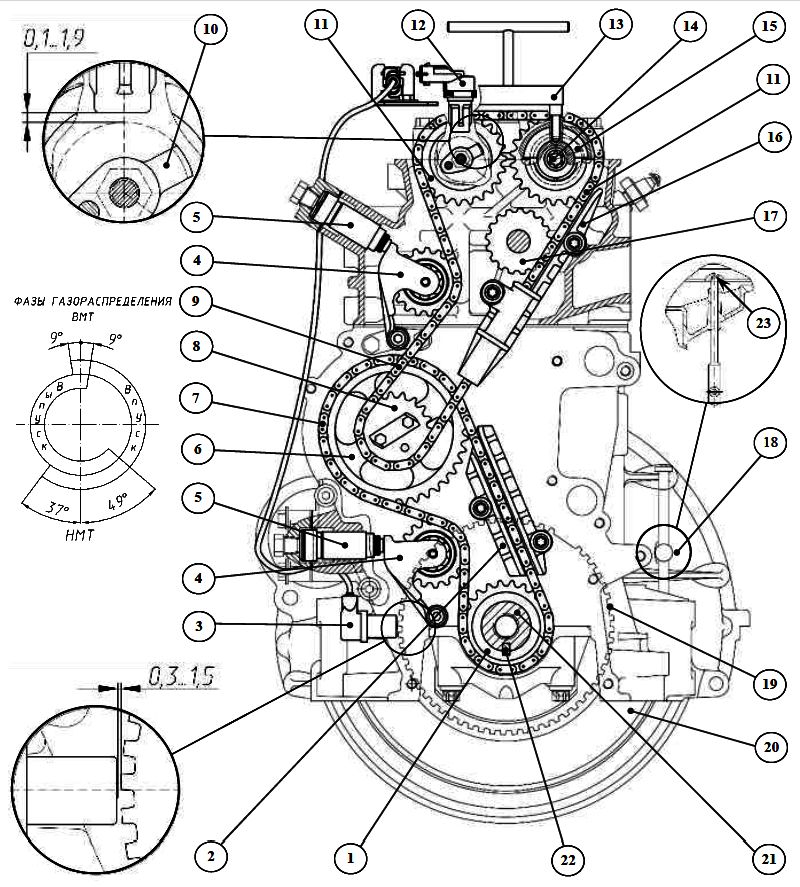

Привод распределительных валов: 1 – звездочка коленчатого вала (23 зуба); 2 – успокоитель цепи нижний; 3 – датчик положения коленчатого вала; 4 – натяжное устройство; 5 – гидронатяжитель; 6 – звездочка промежуточного вала ведомая (38 зубьев); 7 – цепь нижняя (72 звена); 8 – звездочка промежуточного вала ведущая (19 зубьев); 9 – цепь верхняя (82 звена); 10 – отметчик датчика фазы; 11 – звездочка распределительного вала (23 зуба); 12 – датчик фазы; 13 – штифт-фиксатор распределительных валов; 14 – болт стяжной крепления звездочки распределительного вала выпускных клапанов; 15 – фланец упорный распределительного вала; 16 – успокоитель цепи средний; 17 – звездочка привода вакуумного насоса; 18 – штифт-фиксатор коленчатого вала; 19 – ротор датчика положения коленчатого вала; 20 – маховик; 21 – вал коленчатый; 22 – шпонка сегментная (6x10); 23 – паз (отверстие) в маховике под штифт-фиксатор коленчатого вала.
Рабочие ветви цепей проходят через успокоители 2 и 16, изготовленные из полимерного материала и закрепленные двумя болтами каждый: нижний – на переднем торце блока цилиндров, средний – на переднем торце головки цилиндров.
Привод обеспечивает частоту вращения распределительных валов с частотой в два раза меньше частоты вращения коленчатого вала.
Метки ГРМ ЗМЗ 514
Правильная сборка и точная установка деталей привода обеспечивается при положении поршня первого цилиндра в верхнюю мертвую точку (ВМТ) с помощью штифтов 13, устанавливаемых через отверстия в крышке передней распределительных валов в соответствующие отверстия в передних опорных шейках распределительных валов. Положение поршня первого цилиндра в ВМТ обеспечивается штифтом-фиксатором, установленным через отверстие в блоке цилиндров в паз маховика. При этом углы между кромкой выреза 2-х зубьев и датчиком положения коленчатого вала на блоке цилиндров, и между отметчиком и датчиком фазы на головке цилиндров будут соответствовать величинам: 114° и 57°, соответственно.
Неисправности дизеля
1. Отказ вакуумного насоса. Признаки: треск в передней части двигателя, -отсутствие усиления в ВУТ, жесткая педаль тормоза. Причины: засорение маслоподводящего канала, маслянное голодание, износ лопасти вакуумного насоса и в результате выпадание насадок и заклинивание. Залом насадки без износа лопатки, возможно по причине повышенной нагрузки при негерметичной вакуумной магистрали, несоответствие материала необходимому запасу прочности. Ремонт: замена вакуумного насоса и поврежденных в следствии заклинивания деталей грм. Профилактика: использование маслофильтра с фильтрацией на перепуске, качественного масла, установка маслоподводящей трубки жиклерным отверстием к маслчнной магистрали ГБЦ (для предупреждения накоплений в трубке). Контроль герметичности вакуумной магистрали. Завод увеличил диаметр отверстия маслоподводящего канала с 1 до 1,5 мм. Так же стоит отметить, были случаи самопроизвольного откручивания болтов крепления насоса к передней крышке, а так же трещина в отливке. Альтернативные варианты: замена вакуумного насоса на расположенный вне двигателя, электрический или в составе генератора. А также использование цельной лопатки без вставок. 2. Срез привода маслонасоса или промежуточного вала. Признаки: падение давления масла до 0. Причины: остатки песка заливочной формы при изготовлении блока, перекос установки насоса, механические примеси и продукты износа в маслосистеме. Как результат заклинивание маслонасоса с последующим срезом привода и/или вала. Ремонт: замена деталей привода и грм. Очистка двигателя от продуктов среза шестерней. Проверка маслонасоса на следы подклинивания. Профилактика: выполнение требования завода изготовителя двигателя по замене обкаточного маслофильтра при пробеге 1000 км. Использование маслофильтра достаточной емкости с соответствующим дизелю перепадом открытия перепуска и/или с фильтрацией на перепуске. Случаев по этому пункту отмечено единицы, но профилактика актуальна 3. Откручивание заглушки КВ. Признаки: снижение давления масла. Течь масла и пробоина в блоке двигателя. Причина: нарушение технологии протяжки и контровки заглушек. Ремонт: ремонт или замена блока в случае его повреждения, дефектовка коленвала. Установка заглушки с обязательной надежной контровкой. Профилактика: проверка затяжки и контровки. 4. Обрыв, перескок цепи привода ГРМ. Признаки: невозможность запуска. Причина: ослабление, недостаточно эффективное натяжение цепи в следствии нарушения работы гидронатяжителя. Основная причина отказа гидронатяжителя, это засорение обратного клапана или откручивание корпуса клапана из натяжителя и как следствие прекращение гидродемфирования колебаний с последующим расклепом стопорного кольца и складывания натяжителя. Также бывает отсутствие герметичности стыка корпусов и на новых натяжителях. Ремонт: замена сломанных деталей и выставление фаз. Профилактика: контроль натяжения цепи, замена натяжителей. Первым признаком неисправных натяжителей, является треск из передней части двигателя в первые секунды после запуска. Альтернативное решение: установка гидронатяжителей надежной конструкции или механических. Так же стоит отметить, что завод с июля 13 года изменил фрезеровку ГБЦ в месте установки натяжителя. Тем самым сократив длину первоначального выхода, для обеспечения большего запаса его выхода, при корректировках грм в процессе эксплуатации и вытяжке цепи. На моторах до июля 13 года рекомендуется установка проставки под крышку верхнего натяжителя толщиной 5мм. Выполнить это можно при первой корректировке грм. И такая необходимость есть при использовании натяжителей штатной конструкции и им подобных. Но стоит иметь ввиду, что увеличение запаса выхода никак не решает проблему выхода из строя натяжителя описанную выше. В течении 15 года (если не ошибаюсь со сроком, возможно и раньше) в крышке натяжителей конусную пробку под обычный ключ заменили на пробку с внутренним шестигранником и ставят ее на герметик. Герметик попадает в клапан натяжителя и в итоге он перестает нормально работать. Первый признак по прежнему шум при запуске. Стоит еще отметить, что выкрутить пробку не повредив получается не всегда. Лучше использовать конусную пробку старого образца. 5. Облом пластины датчика фазы. Признаки: затрудненный запуск двигателя. Причина: задевание пластины датчика фазы, расположенной на тыльном торце впускного распредвала, за болт крепления ГБЦ, облом пластины. Ремонт: замена пластины или ее восстановление. Профилактика: установка пластины с недопущением ее касания с элементами ГБЦ. 6. Разгерметизация впускной нагнетающей магистрали. Признаки: свистящие звуки, снижение тяги, затрудненный запуск или не запуск вообще. Хлопок при движении и резкое снижение тяги. Причины: Ослабленные хомуты на соединительных патрубках, наличие масла во впускной магистрали, срыв патрубков при повышении давления в результате штатной работы турбины и дроссельной заслонки. Протирание патрубков об окружающие элементы. Ремонт: установка соединительных патрубков на место, замена поврежденных деталей. Профилактика: проверка протяжки хомутов, установка дополнительного маслоотделителя на вентиляцию картера. Отбортовка воздушных патрубков. Альтернативное решение: удаление дроссельной заслонки и СРОГ, вывод вентиляции картера в атмосферу. 7. Низкое давление в топливной рейле. Признаки: снижение тяги, глушение двигателя, невозможность запуска, втягивание кнопки подкачки на фильтре. Причины: Засорение или запарафинивание сетки топливозаборника правого бака. Слишком мелкая ячейка сетки. Расслоение или засорение топлвопровода от бака до фтот. Ремонт: очистка сетки от грязи, в случае запарафинивания замена топлива. В полевых условиях, продувка топливопровода и заборника компрессором или насосом для шин, отсоединив от фильтра в направлении бака. Профилактика: промывка баков нового автомобиля, замена сетки на дизельную, использование топлива по сезону. Альтернативное решение: удаление сетки с топливозаборника и установка дополнительного филтьтра грубой очистки с отстойником. 8. Медленный и недостаточный прогрев двигателя в зимнее время. Причина: штатный перепуск охлаждающей жидкости через отверстие в термостате в радиатор. Решение: глушение перепускного отверстия или установка термостата с клапаном, при этом обязательная организация циркуляции ож из-под термостата в расширительный бачек. Также стоит отметить, что на автомобилях с кондиционером верхний патрубок от термостата до радиатора проложен горбом в обход муфты компрессора. В этом горбе скапливается воздушная пробка, что снижает эффективность работы системы охлаждения, вплоть до возможного перегрева. Патрубок необходимо переуложить ниже верхнего уровня расширителя без образования горба, место позволяет это сделать. Альтернативное комплексное решение: ликвидация перепуска в радиатор, удаление вискомуфты, переход на электровентилятор, установка жалюзи. 9. Масло и маслосажевый налёт во впускной магистрали Признаки: подтекание масла на стыках патрубков впускной магистрали, в самой магистрали следы масла, во впускной трубе маслосажевые отложения. Причины: несовершенная работа штатного маслоотделителя. Минусы явления: медленное заростание впускной трубы и клапанов маслосажевым налетом, сужение канала. Профилактика: установка внешнего маслоотделителя. Альтернативное решение: глушение срог, вывод вентиляции в атмосферу. Стоит добавить, что штатно, из-за "работы" маслоотделителя масло во впускной магистрали присутствует всегда. А заметное увеличение его количества может быть связано с негерметичностью вакуумной магистрали, а так же с плохой пропускной способностью воздушного фильтра. Негерметичная вакуумная магистраль приводит к повышению давления в картере, а забитый воздушный фильтр к возрастанию разрежения в месте входа картерных газов во впуск перед турбиной. 10.Черный дым в выхлопе Признаки: Периодичные черные выбросы дыма из выхлопной трубы при динамичной езде. Как правило может появляться в районе 20 тк пробега и далее. Причины: снижение эффективной работы СРОГ, нехватка чистого воздуха, заростание впускной трубы. Профилактика: чистка клапана срог и впускной трубы, своевременная замена воздушного фильтра. Альтернативное решение: глушение СРОГ и удаление воздушной заслонки. Стоит отметить, что были случаи отламывания/отгорания тарелки клапана СРОГ, как результат ухудшение запуска, снижение тяги. Одно хорошо что размещение клапана до охладителя, не допускает попадание клапана в цилиндры двигателя, в отличии от предшественника.Двигатель в разрезе

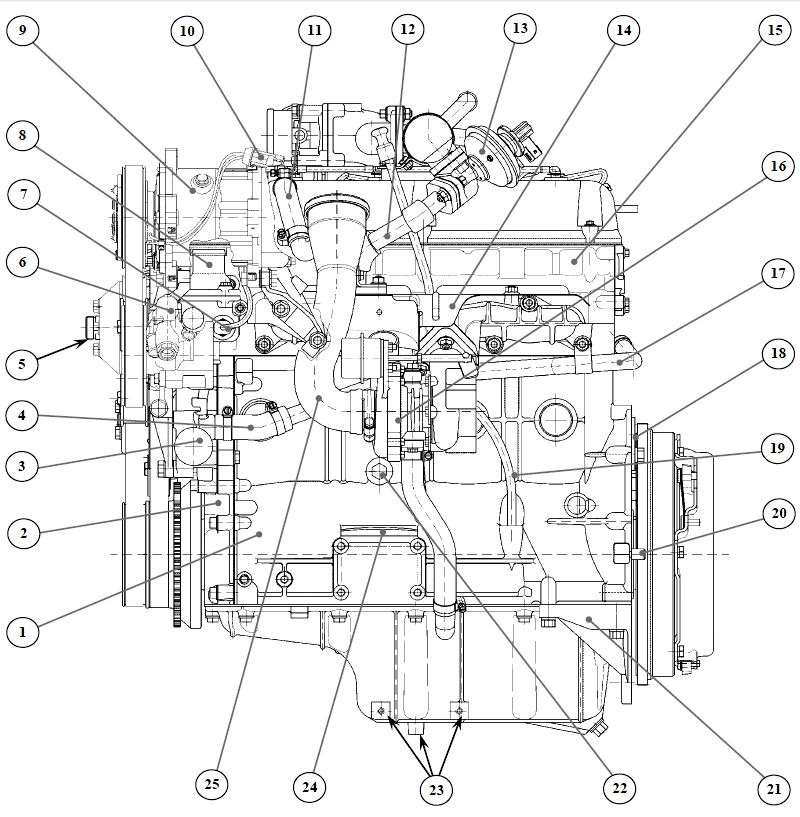

Двигатель (вид слева): 1 – блок цилиндров; 2 – крышка цепи; 3 – патрубок подвода охлаждающей жидкости в водяной насос (O44 мм); 4 – шланг соединительный трубки отопителя с патрубком водяного насоса; 5 – опора вентилятора (М24x1,5 левая); 6 – насос ГУР; 7 – датчик температуры охлаждающей жидкости; 8 – патрубок термостата (отвода нагретой охлаждающей жидкости из двигателя - O38 мм); 9 – компрессор кондиционера; 10 – разъем электропровода компрессора кондиционера; 11 – шланг вентиляции; 12 – трубка рециркуляции отработавших газов; 13 – клапан рециркуляции отработавших газов; 14 – экран теплоизоляционный; 15 – головка цилиндров; 16 – турбокомпрессор; 17 – трубка отопителя; 18 – скоба подъема двигателя (транспортное положение); 19 – трубка указателя уровня масла; 20 – штифт установочный картера сцепления (коробки перемены передач); 21 – усилитель картера сцепления; 22 – пробка (К1/4") слива охлаждающей жидкости из блока цилиндров; 23 – точки крепления лотка подогревателя (М8); 24 – место указания обозначения комплектации и порядкового номера двигателя; 25 – патрубок впускной турбокомпрессора.

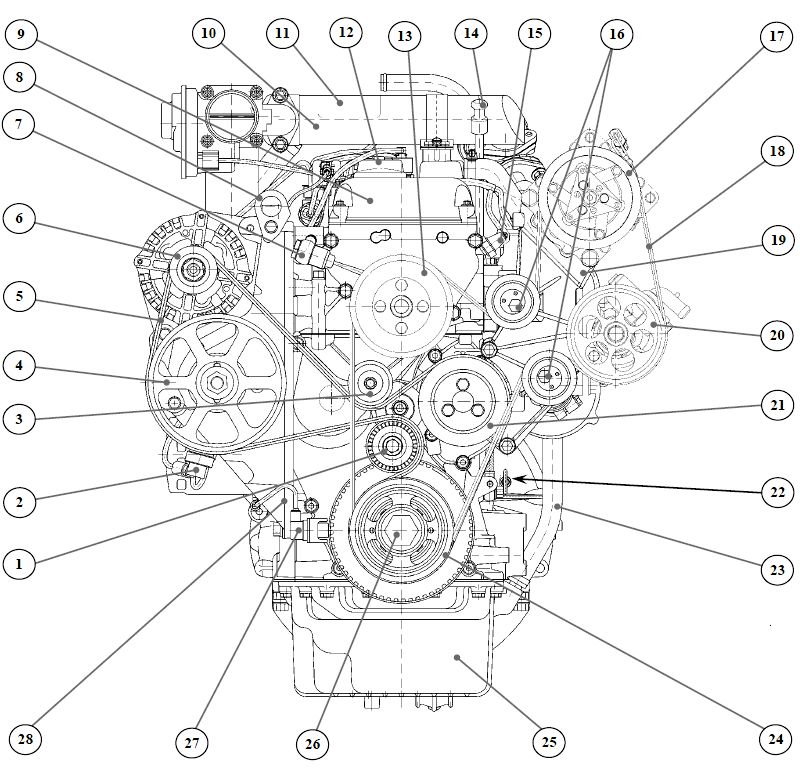

Двигатель (вид спереди): 1 – ролик натяжной ремня (автоматический, O65) привода водяного насоса, генератора и ТНВД; 2 – электромагнитный клапан управления расходом топлива; 3 – ролик опорный (O55); 4 – шкив ТНВД (O167,5); 5 – ремень привода водяного насоса, генератора и ТНВД (6РК 1600); 6 – шкив генератора (O52,1); 7 – штуцер отбора вакуума из вакуумного насоса; 8 – скоба подъема двигателя; 9 – крышка клапанов; 10 – охладитель рециркулируемых газов (ОРГ); 11 – этикетка с обозначением комплектации, порядкового номера двигателя и IMA-кодов топливных форсунок; 12 – крышка маслозаливной горловины; 13 – шкив вентилятора (O120,1); 14 – указатель уровня масла; 15 – датчик аварийного давления масла; 16 – ролики натяжения ремня привода вентилятора, компрессора кондиционера и насоса ГУР (O55, эксцентриситет 6 мм); 17 – шкив компрессора кондиционера (O121); 18 – ремень привода вентилятора, компрессора кондиционера и насоса ГУР (6РК1693); 19 – кронштейн компрессора кондиционера и насоса ГУР; 20 – шкив насоса ГУР (O121); 21 – шкив водяного насоса (O108,8); 22 – заглушка отверстия под штифт-фиксатор коленчатого вала; 23 – шланг слива масла с турбокомпрессора; 24 – шкив коленчатого вала(O120,3); 25 – картер масляный; 26 – болт стяжной коленчатого вала (М 20x1,5); 27 – датчик положения коленчатого вала; 28 – кронштейн ТНВД и генератора.

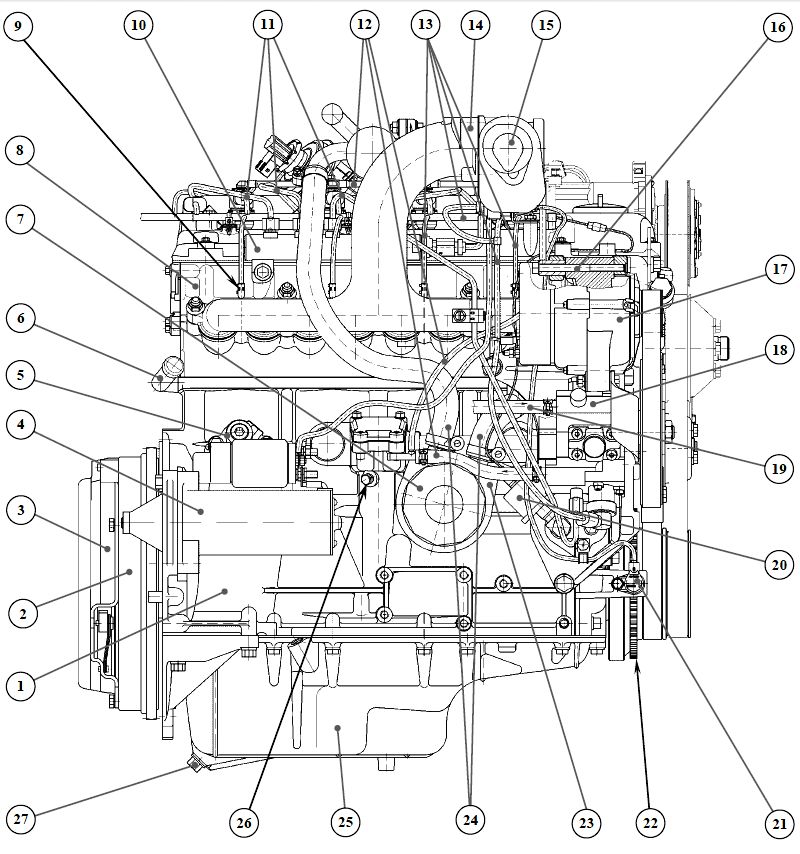

Двигатель (вид справа): 1 – блок цилиндров; 2 – маховик; 3 – сцепление; 4 – стартер; 5 – патрубок отопителя; 6 – трубка отопителя; 7 – фильтр масляный; 8 – головка цилиндров; 9 – свеча накаливания; 10 – аккумулятор; 11 – топливопроводы высокого давления; 12 – топливопроводы отсечного топлива; 13 – жгут электропроводов системы управления двигателем; 14 – труба впускная; 15 – патрубок воздухоподающий; 16 – болт крепления генератора; 17 – генератор; 18 – топливный насос высокого давления; 19 – топливопровод подачи отфильтрованного топлива низкого давления к ТНВД; 20 – датчик указателя давления масла; 21 – датчик положения коленчатого вала; 22 – ротор датчика положения коленчатого вала; 23 – жидкостно-масляный теплообменник (ЖМТ); 24 – шланги подвода-отвода охлаждающей жидкости к ЖМТ; 25 – картер масляный; 26 – пробка (К1/8") канала подвода масла к приводу масляного насоса; 27 - пробка слива масла из двигателя (S15, М14х1,5).

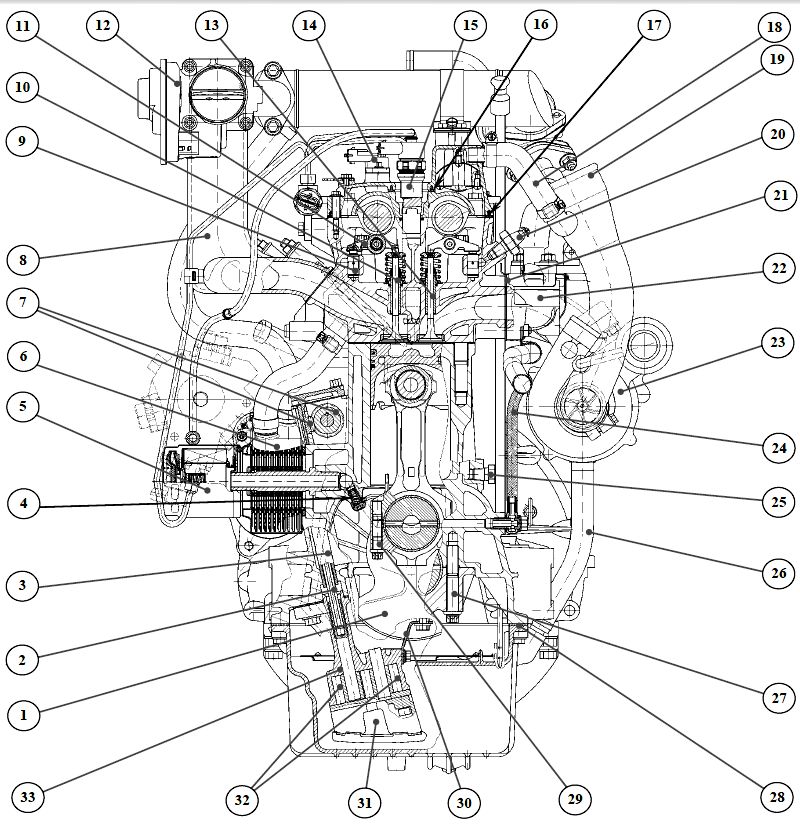

Поперечный разрез: 1 – вал коленчатый; 2 – валик привода масляного насоса; 3 – привод масляного насоса; 4 – клапан форсунки охлаждения поршня; 5 – масляный фильтр; 6 – жидкостно-масляный теплообменник; 7 – шестерни привода масляного насоса; 8 – труба впускная; 9 – гидроопора рычага привода клапана; 10 – клапан впускной; 11 – рычаг привода клапана; 12 – патрубок воздухоподающий; 13 – клапан выпускной; 14 – датчик фазы; 15 – электромагнитная форсунка; 16 – уплотнитель крышки клапанов; 17 – кольцо уплотнительное; 18 – шланг вентиляции; 19 - патрубок впускной турбокомпрессора; 20 – датчик аварийного давления масла; 21 – прокладка выпускного коллектора; 22 – коллектор выпускной; 23 – турбокомпрессор; 24 – трубка нагнетательная подвода масла к турбокомпрессору; 25 – пробка слива охлаждающей жидкости из блока цилиндров (К 1/4"); 26 – шланг слива масла из турбокомпрессора; 27 – болт крышки коренного подшипника; 28 – жидкая прокладка масляного картера (Loctite5900); 29 – болт крышки шатунного подшипника; 30 – кронштейн крепления масляного насоса; 31 – патрубок маслоприемный; 32 – шестерни масляного насоса; 33 – корпус масляного насоса.
Продольный разрез: 1 – вал коленчатый; 2 – сальник коленчатого вала задний; 3 – маховик; 4 – диск сцепления ведомый; 5 – диск сцепления нажимной; 6 – шатун; 7 – палец поршневой; 8 – прокладка головки цилиндров; 9 – поршень; 10 – головка цилиндров; 11 – топливная форсунка; 12 – клапан рециркуляции отработавших газов; 13 – охладитель рециркулируемых газов; 14 – маслоотделитель; 15 – указатель уровня масла; 16 – блок крышек опор распределительных валов; 17 – болт крепления головки цилиндров; 18 – фланец упорный распределительного вала; 19 – крышка маслозаливной горловины; 20 – вал распределительный; 21 – звездочка распределительного вала; 22 – втулка цанговая; 23 – прокладка крышки клапанов; 24 – ротор вакуумного насоса; 25 – опора вентилятора; 26 – вал промежуточный; 27 – насос водяной; 28 – уплотнительное кольцо носка коленчатого вала; 29 – сальник коленчатого вала передний; 30 – блок цилиндров; 31 – подшипник коленчатого вала упорный; 32 – насос масляный; 33 – клапан редукционный масляного насоса; 34 – подшипник коленчатого вала коренной; 35 – успокоитель масла; 36 – подшипник коленчатого вала шатунный.
