Установка шкворней на подшипниках на УАЗ

Содержание:

Владельцы отечественных внедорожников постоянно совершенствуют свои автомобили. Самым обсуждаемым и больным элементом УАЗа является передний шкворень. Именно этот узел обеспечивает соединение поворотных тяг со ступицей колеса, обеспечивая управление транспортным средством.

Патриот может сходить с конвейера с различными видами шкворней:

• шкворень с углепластиковыми вкладышами – заводской вариант, разработан для удешевления конструкции;

• с бронзовыми вкладышами – подобные ремонтные комплекты выпускаются производителями запчастей для замены пластика при вождении по бездорожью;

• шкворень на конических подшипниках – устанавливаются для облегчения управляемости на твердых ровных покрытиях.

Что лучше: шкворня на подшипниках или на бронзовых вкладышах?

Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и недешева.

Преимущества:

1. Не требуют столь частой проверки и подтяжки. Если натяг сохранен, ходят очень долго.

2. Низкое трение даже при сильном натяге.

3. Большой выбор готовых комплектов в продаже

Недостатки:

1. Трудность правильной установки (об этом далее)

2. Подшипник 30203, на котором сделаны большинство комплектов, кажется слабоватым немного. Хотя заявленных 18кН грузоподъемности должно бы и хватать, чисто теоретически.

3. Менее стойки при экстремальных нагрузках.

4. Боятся попадания воды.

5. При работе без натяга быстро выходят из строя.

6. В запущенных случаях возможен аварийный отказ с разрушением подшипника и заклиниванием

Про шимми
Бытует мнение что установка шкворней на подшипниках может вызвать эффект шимми (он же вобблинг). На самом деле это к шкворням не имеет прямого отношения. Хотя да, при некоторых обстоятельствах шимми может вылезти именно после замены шкворней. Надо понимать, что шимми это не что иное как автоколебания, частота которых определена параметрами системы: массой и размером колес, характеристиками шин, углами установки колес, особенно схождением и кастором, люфтами рулевом и многим другим. А вот фактором развития автоколебаний является добротность контура, простыми словами, потери в системе. Вот тут-то трение в шкворнях и может помочь затушить вобблинг. Но это не означает что надо потуже затянуть шкворня. Если же у вас появился эффект шимми на нештатной резине, то простейшим решением будет изловить все люфты и поставить демпфер.

Про установку шкворней на подшипниках
Несмотря на кажущуюся простоту правильно установить шкворня на подшипниках очень непросто. Если уж кому интересно что же в «спилить чашки и прихерачить новые сваркой» такого сложного – читайте дальше. А не интересно – так вот потом не удивляйтесь тому что шкворни прошли несколько тысяч и разболтались.

➤ Итак, нюанс первый. Оба подшипника должны стоять строго в оси. Картинок нет, но я думаю понятно что будет если оси не будут совпадать. Подшипник косит и вместо всех роликов нагрузку берут только несколько. Посадка чашек в отверстиях не может обеспечить правильную соосность, разве что повезет. Лучшую соосность можно обеспечить при правильной подготовке поверхностей под посадку чашек на шаре. Но этого достичь при зачистке поверхности болгаркой невозможно. Параллельные плоскости можно вывести либо на станке, либо с помощью специального инструмента, которых под рукой, естественно, нет. Так что остается забивать чашки в надежде что соосность будет. Если плотной посадки нет – то вообще ничего не получится.

➤ Следующий нюанс – сварка. Тут что даже удалось выставить, может безнадежно увести. Кроме увода соосности, есть еще одна проблема: при сварке напряжением шва деформируется посадочное место обоймы подшипника. В итоге после запрессовки обойма приобретает некоторую эллипсность. А нескольких соток хватает, чтоб подшипник начал болтаться. Как результат, опять таки, неравномерное распределение нагрузки. Так что даже если варить с подогревом, с кучей аккуратных прихватов, в несколько проходов, все-равно результат во многом будет определен везением.

➤ Нюанс третий: не спроста завод на родной чашке не варит шов со стороны чулка моста. А подшипниковая чашка значительно больше. Так вот эта чашка достает до сальника. И если там положить шов – выедает в нем дыру. Но и даже если сделать шов как по заводу – все равно сальник пилить будет. Лучше сделать аккуратный шов и потом его зачистить на гладко.

➤ Нюанс четвертый: натяг. Система с конической зажимной втулкой наверное лучше работает когда в ней есть в некоторой мере упругий вкладыш. А вот с подшипником все по другому – он жесткий. В результате быстро наступает момент, когда осадить палец ударами молотка уже не удается, а натяг при этом хиленький. А стоит позатягивать гайки – так и вообще может изчезнуть. Так что затягивать надо до опупения, ограничиваясь только пределом прочности ключа. Затем затягивать нижнюю гайку и снова протягивать верх. Через несколько сотен км по ямах желательно снова протянуть верх, а то низ может под весом машины осесть.

Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня.

В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения. Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.

В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности.

Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.

Особенности установки шкворней с подшипниками на УАЗ

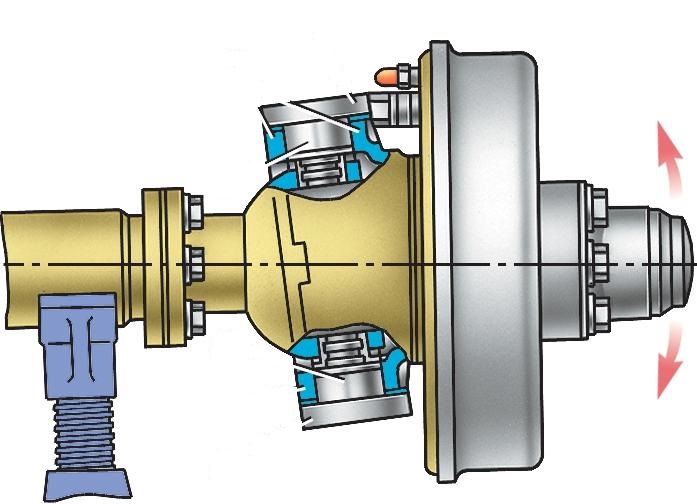

Надежная работа рассматриваемого узла зависит от правильного монтажа всех деталей. Замена заводских вкладышей УАЗ Патриот производится в случае их износа и появления люфта в поворотном механизме. Возникновение зазоров свидетельствует о разрушении пластиковых элементов и скорой поломке всего шкворневого механизма.

Для монтажа новых элементов нужно снять ступицу переднего колеса с поворотным кулаком. На картере данного элемента располагаются чашки шкворня, которые требует замены. Они подрезаются болгаркой и выбиваются изнутри чулка, место среза зачищается. На эту поверхность привариваются втулки из комплекта подшипниковых опор. Важно, чтобы новые детали были смонтированы без перекосов.

В поставленные чашки запрессовываются обоймы подшипников. Размеры сопрягаемых деталей исполнены таким образом, чтобы установка прошла с натягом. Лучше заранее проверить соответствие параметров перед производством работ. В обойму вставляется подшипник и картер поворотного кулака ставится на место. Не забываем поменять смазку в механизме.

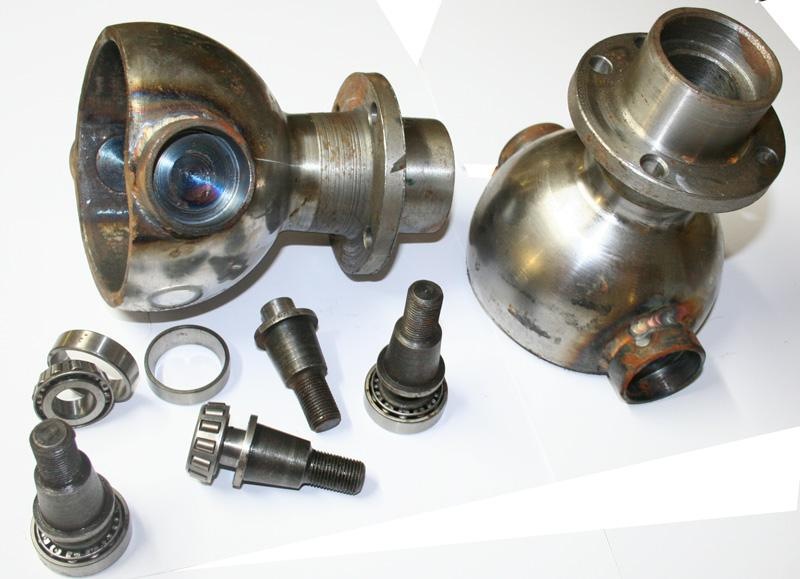

Приваренная чашка подшипников УАЗ

Закрепление тела опоры на шкворневом пальце производится при затягивании разрывных гаек. Попеременное закручивание производится до отсутствия зазоров. Далее на палец одеваются установочные шайбы и выполняется регулировка.

Монтаж рулевого демпфера

Установка предохранительного механизма производится после замены шкворней. Демпфер представляет собой амортизатор, который гасит вибрации передней подвески. В результате лучше управляемость машины и уменьшается износ резины.

Целесообразность этого узла спорна, но бывалые автовладельцы УАЗа настойчиво рекомендуют произвести монтаж демпфера. Он ставится на специальные кронштейны, оснащенные сайлент-блоками. Для нормальной работы важна точность совпадения посадочных отверстий. При частых выездах Патриота на природу стоит установить устройство на верхнюю рулевую тягу, чтобы избежать преждевременной поломки.

Монтаж рулевого демпфера производится при помощи сварки или на хомуты. Ничего сложного в этой процедуре нет, нужно лишь соблюсти параллельность осей.

Особенности монтажа подшипникового соединения

Мировое машиностроение давно решило, какие использовать опоры, но установка шкворня на подшипниках на УАЗ Патриот мост спайсер подразумевает изменение конструкции. Замена заводского узла связана с потерей гарантии производителя и риском не получить требуемый эффект. При производстве самостоятельных работ необходимо выполнить ряд условий:

• установочный комплект должен содержать сопроводительную техническую документацию, включающую сертификат изготовителя и инструкцию по применению;

• следует проверить качество подшипников шкворней – по отзывам в Интернете возможна поставка дешевых китайских деталей, которые рассыпаются до монтажа;

• замена шкворней должна выполнятся с опытным напарником и при помощи специального инструмента, чтобы не сломать элементы подвески;

• предварительно просмотрите рекомендательные видеоролики, чтобы четко узнать план работ и советы специалистов.

Какие лучше поставить механизмы шкворней покажет только ваш личный опыт и условия эксплуатации вашего железного коня.
