Коробка передач ГАЗ 66 четырехступенчатая, с синхронизатором на 3—4-й передачах. Передаточные отношения коробки: на первой передаче 6,55; на второй 3,09; на третьей 1,71; на четвертой 1,0; на передаче заднего хода 7,77. Коробка передач крепится к картеру сцепления шпильками.
Основные части коробки: картер с крышкой, первичный вал с шестерней и подшипниками, промежуточный вал с шестернями и подшипниками, вторичный вал с шестернями и подшипниками, синхронизатор, блок шестерен заднего хода с осью, механизм переключения передач.
Чугунный картер сверху закрывается крышкой, а в боковых стенках имеет люки для подсоединения коробки отбора мощности; при ее отсутствии люки закрываются крышками. На левой стенке картера имеется пробка контрольно-наливного отверстия, а внизу пробка для слива масла. На дне картера установлен грязеуловитель, а в крышке заднего подшипника вторичного вала — сапун.
Первичный вал изготовлен заодно с шестерней и передним концом опирается на шариковый подшипник, установленный в расточке коленчатого вала. Передней опорой вторичного вала является роликовый подшипник, установленный в расточке первичного вала. Внутренние кольца шариковых подшипников фиксируются на валах гайками, а наружные кольца — с помощью разрезных упорных колец, зажимаемых между крышками подшипников и картером.
Промежуточный вал изготовлен заодно со своими шестернями. На шлицах вторичного вала установлена шестерня первой передачи и заднего хода; шестерни второй 11 и третьей 21 передач этого вала установлены свободно, в их отверстия запрессованы бронзовые втулки. Шестерня второй передачи имеет на ступице зубчатый венец, а шестерня третьей передачи, кроме того, имеет конус.

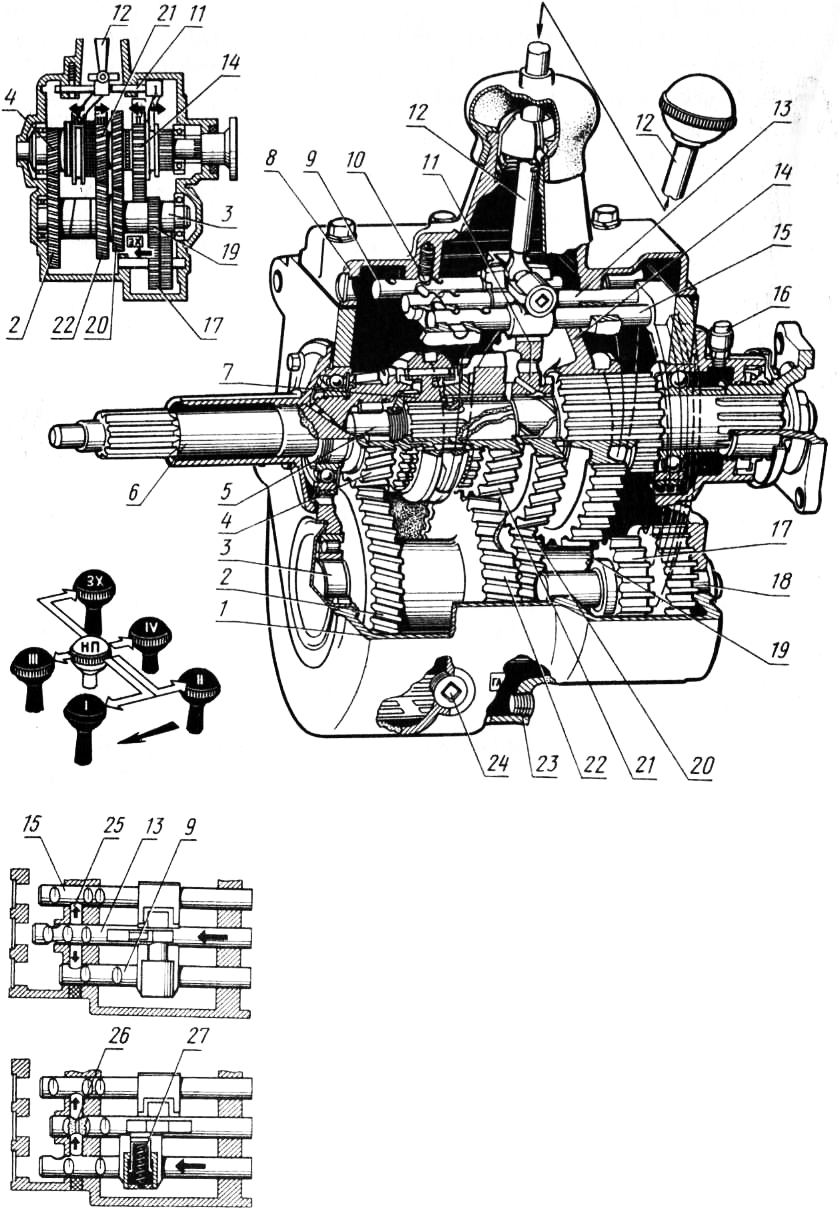

Устройство коробка передач автомобиля ГАЗ-66: 1 — картер; 2 — шестерня привода промежуточного вала; 3 — промежуточный вал; 4 — шестерня первичного вала; 5 — вторичный вал; 6 — первичный вал; 7 — синхронизатор; 8 — крышка картера; 9 — шток переключения первой и второй передач; 10 — фиксатор; 11, 20 — шестерни второй передачи; 12 — рычаг; 13 — шток переключения третьей и четвертой передач; 14, 19 — шестерни первой передачи; 15 — шток включения передачи заднего хода; 16 — сапун; 17 — блок шестерен заднего хода; 18 — ось блока шестерен заднего хода; 21, 22—шестерни третьей передачи; 23— сливная пробка; 24 — пробка контрольно-заливного отверстия; 25 — плунжер замкового устройства; 26 — штифт; 27 — предохранитель от случайного включения передачи заднего хода.
Уплотнение вторичного вала обеспечивается резиновым сальником, течь масла из картера в месте выхода первичного вала предотвращается внутренней маслосгонной канавкой, выполненной в крышке подшипника.
Блок шестерен заднего хода вращается на оси, запрессованной в заднюю стенку и прилив картера. В отверстии блока имеется бронзовая втулка.

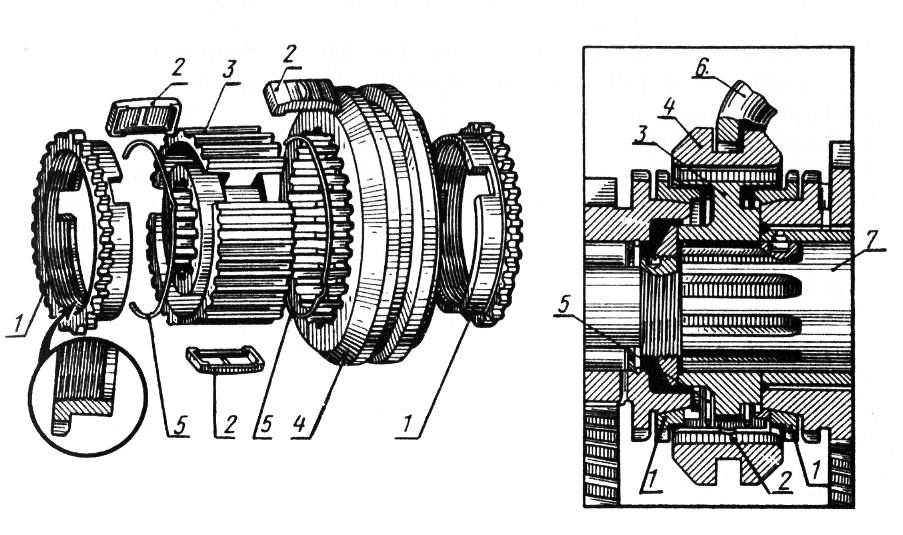

Синхронизатор коробки передач автомобиля ГАЗ-66: 1 — блокировочные кольца; 2 — сухари; 3 — ступица; 4 — муфта; 5 — проволочное кольцо: 6— вилка; 7 — ведомый вал коробки передач.
Шестерни блока, а также шестерня первой передачи и заднего хода прямозубые, остальные все шестерни коробки косозубые.
Синхронизатор служит для бесшумного переключения передач путем выравнивания угловых скоростей включаемых элементов. В рассматриваемой коробке установлен инерционный синхронизатор с блокировочными кольцами. Он состоит из ступицы, муфты, двух блокировочных колец, трех сухарей, двух проволочных колец. Ступица устанавливается на шлицах вторичного вала и фиксируется гайкой. На ступице нарезаны наружные зубья и пазы под сухари. Муфта расположена на зубьях ступицы и в среднем положении удерживается сухарями, выступы которых входят во внутреннюю кольцевую канавку муфты. Сухари прижимаются к муфте упругими кольцами. Бронзовые блокировочные кольца имеют наружные зубья со скосами и впадины под сухари; ширина впадин несколько больше ширины сухарей.
Работает синхронизатор следующим образом. При перемещении муфты усилие через сухари передается на одно из блокировочных колец, которое вместе с муфтой перемещается относительно ступицы в сторону включаемой шестерни до соприкосновения с ее конической поверхностью. Вследствие разности угловых скоростей включаемой шестерни и ведомого вала на конических поверхностях возникает сила трения, которая поворачивает блокировочное кольцо до упора его в сухари. При этом зубья блокировочного кольца станут напротив зубьев муфты и дальнейшее перемещение муфты становится невозможным. После выравнивания угловых скоростей шестерни и синхронизатора сила, сместившая блокировочное кольцо, исчезает; под действием усилия водителя оно вернется в первоначальное положение, чему способствуют скосы на зубьях муфты и кольца. После этого муфта свободно проходит между зубьями блокировочного кольца и соединяется с зубьями малого венца включаемой шестерни, Включение передачи должно происходить бесшумно.

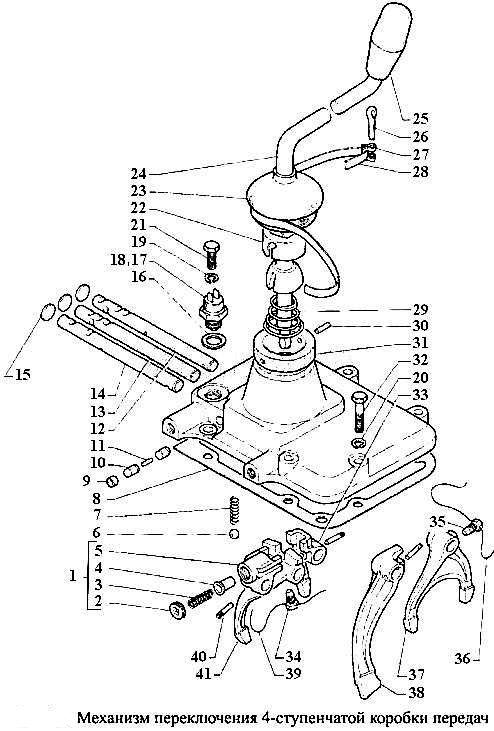

Механизм переключения передач расположен в крышке коробки и состоит из рычага, трех штоков с вилками, трех фиксаторов, замкового устройства и предохранителя от случайного включения заднего хода.
Фиксаторы предотвращают возможность самопроизвольного включения или выключения передач.
Замковое устройство не допускает одновременного включения двух и более передач. Это устройство расположено в канале между штоками и состоит из двух плунжеров и штифта. Плунжеры находятся в лунках штоков, а штифт в отверстии среднего штока. При перемещении крайнего штока плунжер выходит из его лунки, входит в лунку среднего штока и через штифт перемещает другой плунжер в лунку второго крайнего штока. Тем самым средний и второй крайний штоки оказываются в запертом положении. При перемещении среднего штока оба плунжера выходят из его лунок и входят в лунки крайних штоков, запирая их.
При включении передачи заднего хода водитель дополнительно преодолевает сопротивление пружины предохранителя, что предотвращает возможность случайного включения заднего хода при движении вперед.
Работа коробки передач. При включении первой передачи водитель перемещает верхний конец рычага на себя и вперед, при этом нижний конец рычага входит в переводную головку штока первой передачи и перемещает его назад. Это движение через вилку передается шестерне, которая, перемещаясь по шлицам вала, входит в зацепление с шестерней первой передачи промежуточного вала. Крутящий момент передается через пару шестерен на промежуточный вал и через пару шестерен первой передачи на вторичный вал. В обеих парах шестерен крутящий момент увеличивается, а скорость вращения уменьшается.
На второй передаче шестерня перемещается вперед и своими внутренними зубьями соединяется с малым зубчатым венцом шестерни. Крутящий момент передается через пары шестерен и через ступицу шестерени на вторичный вал.
На третьей передаче водитель перемещает муфту синхронизатора назад. После выравнивания угловой скорости шестерни с угловой скоростью вторичного вала синхронизатор соединяет шестерню с валом. Крутящий момент передается через пары шестерен и синхронизатор на вторичный вал.
На четвертой передаче при помощи синхронизатора соединяются между собой первичный и вторичный валы, крутящий момент передается с одного вала на другой напрямую, без изменения.
На передаче заднего хода водитель перемещает вперед блок шестерен заднего хода, его передняя шестерня соединяется с шестерней первой передачи вторичного вала, а задняя шестерня с шестерней первой передачи промежуточного вала. Крутящий момент передается через шестерни 2 и 4 на промежуточный вал, через шестерню на переднюю шестерню блока и от задней шестерни блока на шестерню вторичного вала. В этом случае в работе участвуют три пары шестерен, первичный и вторичный валы вращаются в разные стороны.
Смазка трущихся поверхностей коробки осуществляется разбрызгиванием вращающимися шестернями масла, налитого в картер. В коробку передач заправляется 3,5 л (с коробкой отбора мощности 4,2 л) масла.
На автомобиле ГАЗ-53А коробка передач такая же, как и на ГАЗ-66. Отличие состоит в том, что в крышке заднего подшипника вторичного вала установлен привод спидометра, а рычаг переключения передач имеет другую форму
Снятие коробки передач с автомобиля ГАЗ-66
Снятие коробки передач и коробки отбора мощности с автомобиля ГАЗ-66 и ГАЗ-66-02 необходимо выполнять в следующей последовательности:
1. Поднять кабину.
2. Отвернуть болты крепления поперечины кабины (слева по ходу автомобиля) к раме.
3. Отсоединить от рычага тягу ручного управления дросселями.
4. Отсоединить от карбюратора тягу управления воздушной заслонкой.
5. Отсоединить трос управления тормоза от рычага привода жалюзи.
6. Отсоединить трос управления жалюзи от рамы.
7. Ослабить скобу крепления левого топливопровода топливного бака от поперечины кабины и освободить топливопровод.
8. Отсоединить провода пускового подогревателя от электродвигателя подогревателя, от электромагнитного клапана и запальной свечи подогревателя.
9. Отсоединить вертикальную тягу ручного тормоза от рычага.
10. Снять рукоятки рычагов раздаточной коробки.
11. Отсоединить трубки системы питания от крана переключения топливных баков.
12. Снять защитный щиток крана.
13. Отсоединить от полика запорный клапан гидровакуумного усилителя тормозов.
14. Ослабить скобу крепления левого топливопровода топливного бака от поперечины кабины и освободить топливопровод.
15. Снять крышку пульта управления пусковым подогревателем. Отъединить провод от кнопочного предохранителя пускового подогревателя.
16. Отсоединить клемму провода от выключателя массы.
17. Отсоединить резиновую трубку от сапуна гидровакуумного усилителя тормозов.
18. Отсоединить трубопровод от крана управления системой регулирования давления в шинах.
19. Снять рукоятку рычага коробки отбора мощности.
20. Снять защитный колпак рычага коробки передач и снять рычаг.
21. Отсоединить передний конец промежуточного карданного вала.
22. Снять полик вместе с поперечиной кабины.
23. Снять кронштейн крепления рычагов раздаточной коробки.
24. Снять пружину вилки сцепления.
25. Отвернуть масленку подшипника муфты выключения сцепления.
26. Снять вентиляционную крышку картера сцепления.
27. Вынуть вилку сцепления.
28. Снять коробку передач с коробкой отбора мощности.
Разборка коробки передач ГАЗ 66
Снятие центрального тормоза.1. Снять верхнюю крышку в сборе.
2. Снять с ведомого вала подсобранную муфту с барабаном центрального тормоза.
3. Снять с муфты барабан.
4. Снять последовательно: маслоотражатель, прокладку маслоотражателя, центральный тормоз в сборе, отражатель диска центрального тормоза.
5. Снять рычаг с пальца рычага привода центрального тормоза. Вынуть из задней крышки штуцер и ведомую шестерню привода спидометра, затем вывернуть сапун.
6. Снять заднюю крышку и ведущую шестерню привода спидометра.
7. Снять крышку ведущего вала.

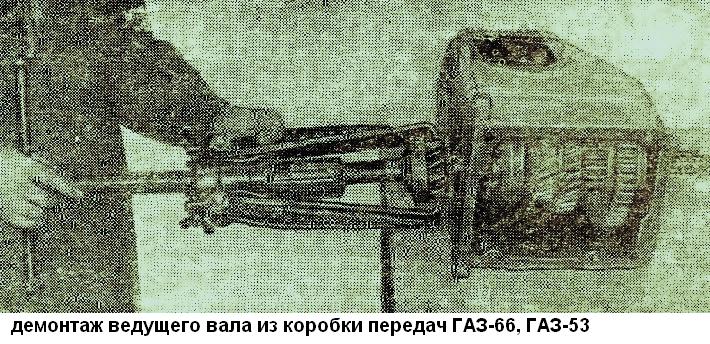

8. Повернуть ведущий вал так, чтобы полукруглая выемка на его прямозубом венце и на конусе находилась внизу, после этого вынуть из картера подсобранный ведущий вал (рис. 2)
9. Снять стопорное кольцо шарикового подшипника.
10. Снять прокладку и крышку люка коробки отбора мощности.
11. Снять заднюю крышку промежуточного вала и упорную пластину оси заднего хода.

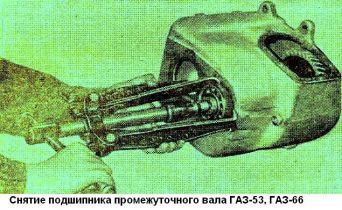

12. Снять шариковый подшипник промежуточного вала, предварительно выдвинув вал из картера (рис. 3 и 4).
13. Вынуть из картера промежуточный вал с внутренним кольцом в сборе. Снять с промежуточного вала внутреннее кольцо роликового подшипника.
14. Вынуть из картера наружное кольцо роликового подшипника промежуточного вала. При разборке и сборке коробки передач следует учесть, что наружное и внутреннее кольца этого подшипника невзаимозаменяемы. Поэтому при необходимости замены одного из колец нужно заменять весь подшипник.
15. Снять ось блока шестерен заднего хода.
16. Вынуть из картера блок шестерен заднего хода.
17. Вынуть заглушку переднего подшипника промежуточного вала.
18. Вынуть из картера грязеуловитель.
Разборка ведущего вала.
Снять стопорное кольцо, вынуть упорную шайбу и ролики переднего подшипника ведомого вала. На части автомобилей стопорное кольцо и упорная шайба не установлены. Ролики переднего подшипника ведомого вала невзаимозаменяемы. Их сортируют на группы через 0,005 мм и ставят в узел комплектно только из одной группы, поэтому при износе одного или нескольких роликов требуется замена всего комплекта.
Раскернить и отвернуть гайку крепления шарикового подшипника и снять подшипник.
Разборка ведомого вала.1. Раскернить и отвернуть гайку крепления ступицы синхронизатора.

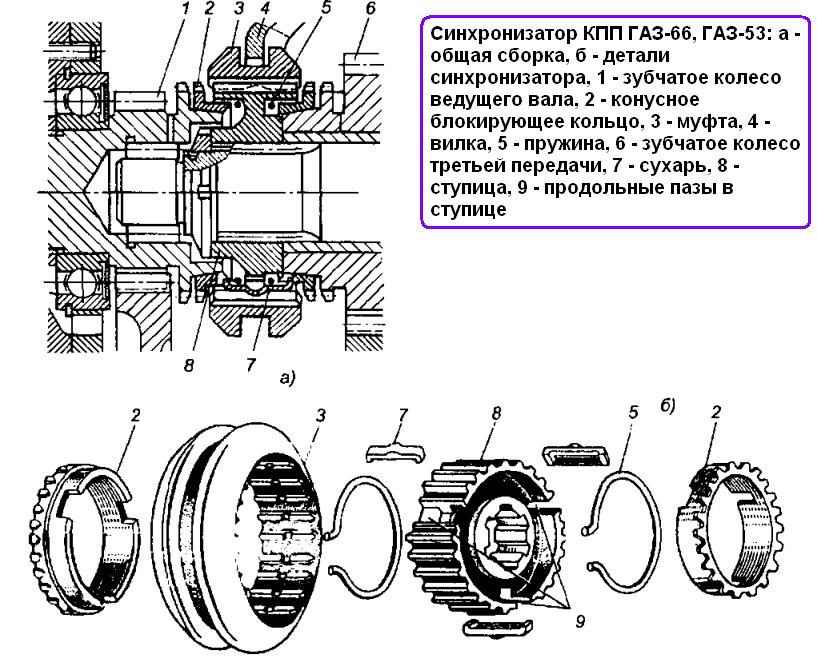

2. Снять ступицу и скользящую муфту синхронизатора (рис. 5).
3. Вынуть сухари и пружины синхронизатора.
4. Снять последовательно: блокирующее кольцо синхронизатора, шестерню третьей передачи, распорную втулку, упорную шайбу, шестерню второй передачи.
Разборка верхней крышки КПП
1. Вынуть заглушку из отверстия под, стопорный плунжер.
2. Вынуть из горловины крышки два штифта.
3. Снять коническую пружину.
4. Выбить стопоры из вилки переключения и переводной головки штока первой и второй передач.
5. Снять со штока переключения первой и второй передач вилку и переводную головку и вынуть шток.
6. Выбить стопор вилки переключения третьей и четвертой передач.
7. Снять со штока вилку переключения третьей и четвертой передач, вынуть шток и вынуть из него стопорный палец.
8. Выбить из вилки и переводной головки заднего хода стопорные штифты. Снять со штока переключения заднего хода вилку и переводную головку в сборе и вынуть шток.
9. Вынуть из отверстий крышки стопорные пружины, плунжеры и шарики фиксаторов штоков.
Разборка переводной головки штока заднего хода. Раскернить и отвернуть стопор пружины. Вынуть пружину и предохранитель.

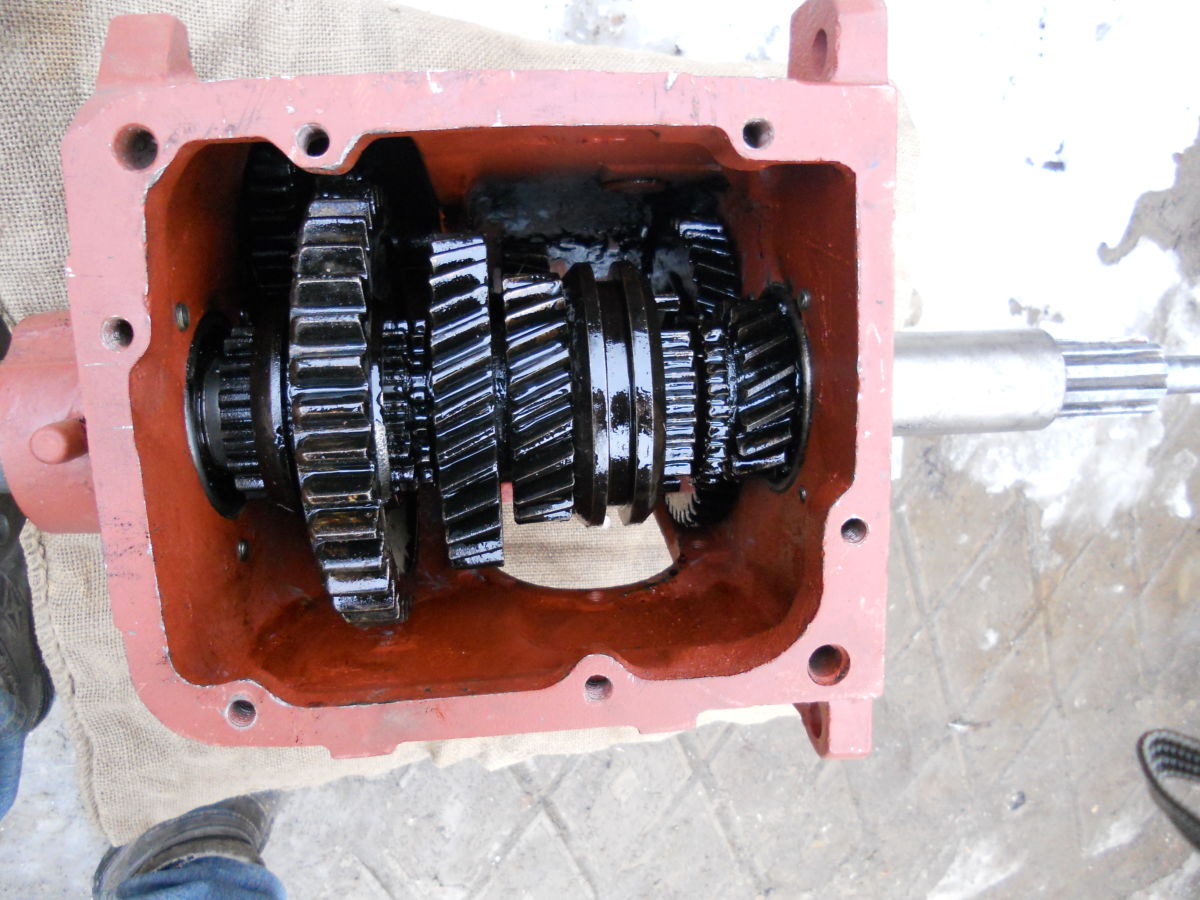

Определение технического состояния деталей КПП ГАЗ 66
Детали разобранной коробки передач (за исключением подшипников) подержать в моющем растворе, а затем промыть. В деталях, имеющих масляные каналы, последние тщательно прочистить. После мойки детали тщательно осмотреть. детали с трещинами заменить. При наличии на механически обработанных поверхностях забоин, заусенцев и других неровностей зачистить эти неровности для обеспечения хорошего прилегания сопряженных деталей. При этом следует обратить особое внимание на состояние и геометрию посадочных поверхностей под подшипники в картере и на валах.
Тщательно проверить состояние зубьев шестерен коробки передач. На рабочей поверхности зуба, на площади не более 10% всей поверхности допускаются мелкие раковины (питтинг). Незначительные забоины, заусенцы на торцах зубьев зачистить. Сколы на рабочей поверхности не допускаются. Осмотреть состояние шлиц в шлицевых соединениях и канавок под вилки переключения. При наличии в канавках для вилок и на шлицах задиров, сильного износа, смятия или выкрашивания детали нужно заменить. Замене также подлежат детали, имеющие сорванную резьбу, а также выработку поверхности под сальник.
Подшипники промыть в чистом растворе и протереть тряпкой или продуть сжатым воздухом. Если подшипники пригодны для дальнейшей работы, то, высушив их, смазать смазкой, которая применяется для коробки передач, и хранить пока они не потребуются.
Браковочными признаками подшипников являются:
трещины, сколы, риски и выкрашивание металла на шариках (или роликах) и на дорожках качения, увеличенный радиальный зазор. Величины допустимого радиального зазора составляют:
- 0,05 мм для шариковых подшипников;
- 0,08 мм для роликового подшипника промежуточного вала.
Величину радиального зазора в шариковых подшипниках определяют следующим способом:
Подшипник устанавливают так, чтобы ось его была расположена горизонтально. Торцы одного из колец, например, наружного, закрепляют неподвижно.
После этого перемещают свободное внутреннее кольцо в радиальном направлении под действием нагрузки 10 кг. При этом в верхней части подшипника между шариком и поверхностью дорожки качения появится максимальный радиальный зазор. Для определения величины зазора внутреннее кольцо переместить под действием указанного усилия в обратном радиальном направлении и замерить величину перемещения индикатором.
Указанным способом можно определить радиальный зазор в роликовом подшипнике промежуточного вала.
У картера коробки передач отверстия под подшипники ведущего и ведомого валов, а также под подшипники промежуточного вала должны быть расточены с одной установки.
Расстояние от оси отверстий под подшипники ведущего и ведомого валов до оси отверстий под подшипники промежуточного вала должно быть в пределах 110,625 ± 0,07 мм.
Ось отверстий под подшипники промежуточного вала должна быть параллельна оси отверстий под подшипники ведущего и ведомого валов и лежать, с ней в одной плоскости, отклонение не должно превышать 0,04 мм на длине 250 мм.
Расстояние от оси отверстий под подшипники промежуточного вала до оси отверстий под ось блока шестерен заднего хода должно быть в пределах 71,25 ± 0,07 мм.
Ось отверстий под ось блока шестерен заднего хода должна быть параллельна оси отверстий под подшипники ведущего и ведомого валов и должна лежать с ними в одной плоскости. Отклонение не должно превышать 0,08 мм на длине 200 мм.
Передняя и задняя торцовые плоскости картера должны быть перпендикулярны оси отверстий под подшипники ведущего и ведомого валов. Отклонение не должно превышать 0,07 мм на радиусе 75 мм.
Внутренние торцы проушины под блок шестерен заднего хода должны быть перпендикулярны оси отверстий под ось блока шестерен заднего хода. Отклонение не должно превышать 0,1 мм на радиусе 21 мм.
Заусенцы и забоины на зубьях шестерен должны быть зачищены. После сборки синхронизатора (при замене конусных колец) необходимо обработать конусные поверхности колец так, чтобы зазор между торцами кольца и шестерни после притирки конусов был в пределах 0,8 — 1,25 мм. Площадь поверхности притирки должна быть не менее 70% поверхности конуса. Проверку производить по эталону.
Шестерни коробки передач следует подбирать так, чтобы боковой зазор между зубьями был в пределах 0,3 — 0,4 мм.
Шестерню 1-й передачи нужно подбирать к ведомому валу так, чтобы боковой зазор между шлицами был не более 0,18 мм.
Муфту, скользящую переключения 3-й и 4-й ‘передач необходимо подбирать со ступицей.
При этом должно быть обеспечено легкое перемещение деталей без ощутимого бокового зазора.
В крайних положениях скользящей муфты переключения 3-й и 4-й передач, соответствующих 3-й и 4-й передачам, допускается продольное перемещение муфты в пределах 0,2 мм.
