Электронный блок управления двигателем (сокращенные наименования ЭСУД, ЭБУ двигателя) - по простому можно назвать "мозгом" четырнадцатой. Это устройство, объединяющее все оборудование и коммуникации ВАЗ 2114 в одну систему и заставляющее их работать как единое целое.

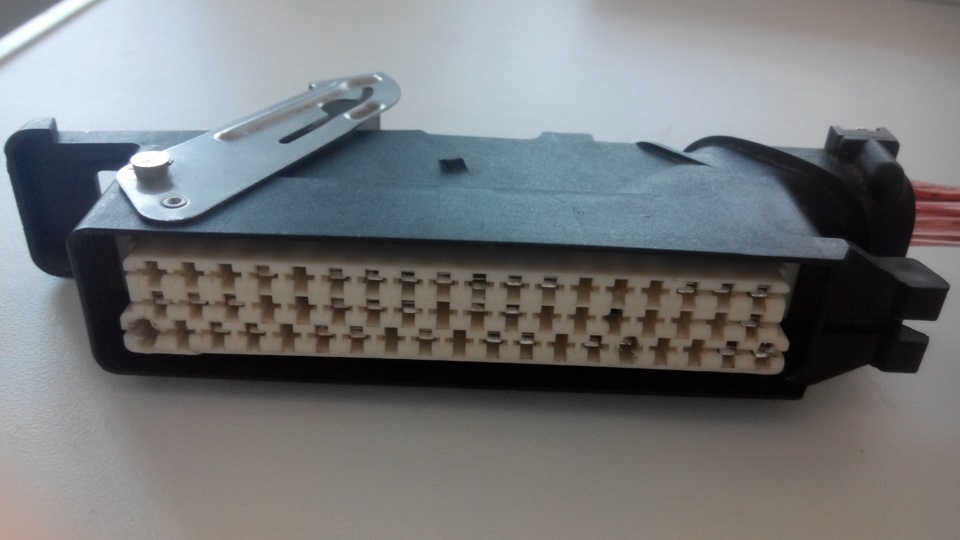

ЭБУ Январь 5.1.1 можно легко прошить самостоятельно (своими руками). Для подключения к нему нужно питание 12 Вольт и K-Line адаптер, ничего сложного. Прошивать планирую только свой Январь, поэтому делал кабель исключительно под него. Итак, что нам необходимо:1. 55-пиновый разъем для подключения к ЭБУ.
По распиновке сразу находим интересующие контакты:
— 18- Питание (+12В) неотключаемое
— 19- Масса (-12В)
— 27- Включение зажигания (+12В)
— 47- Разрешение программирования (+12В) (в штатной колодке отсутстует, вынимаем любую незадействованную клемму и вставляем в ячейку 47-го контакта)
— 55- К-Line
Оставшиеся провода удаляем.

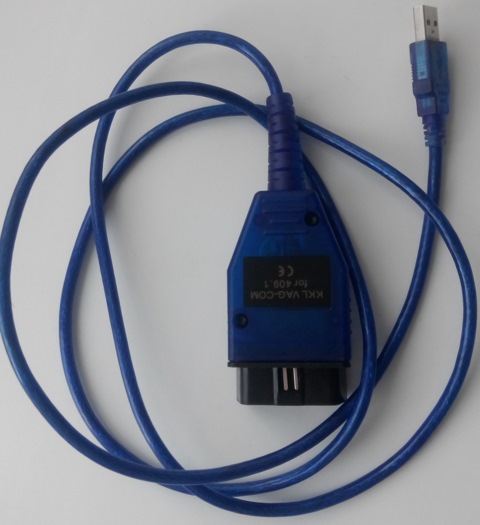

2. K-Line адаптер.
Можно использовать любой, у меня — VAG-COM 409.1

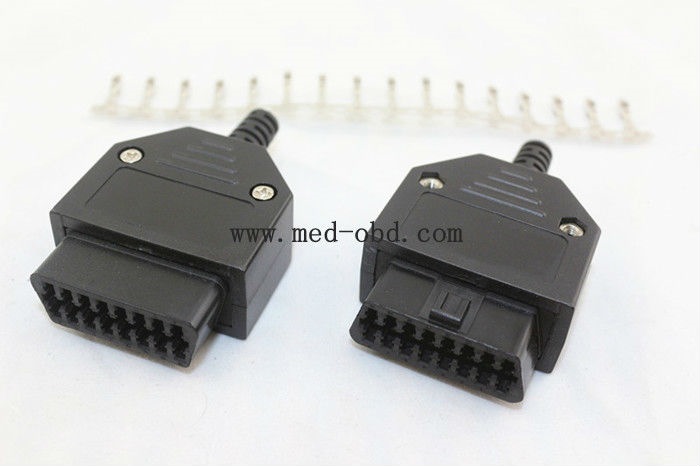

3. Колодка OBD-2 для диагностического кабеля.

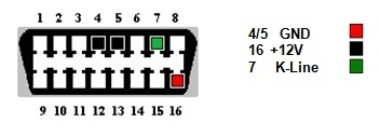

Была заказана у дружественных китайцев. В этой колодке оказываются задействованы следующие контакты:
— 4,5- Масса (-12В)
— 7- K-Line
— 16- Питание адаптера (+12В)

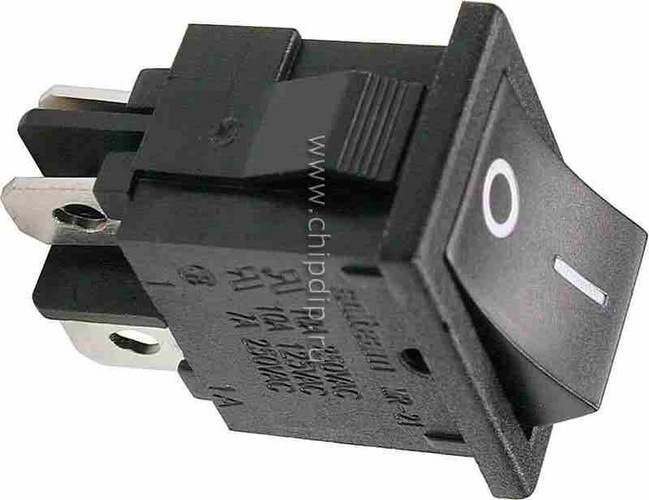

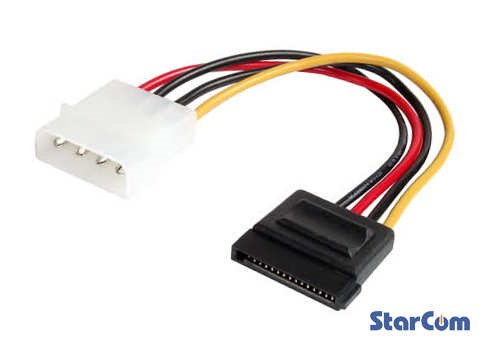

4. Кнопка для имитации включения зажигания. Подойдет любая, использовал от старого блока питания компьютера5. Источник питания 12 Вольт и провода. Можно использовать как блок питания, так и аккумулятор. За неимением таковых под рукой взял питание прямо из системного блока через разъем от переходника питания IDE-SATA
+12В: подаем на 18-й и 47-й контакты разъема ЭБУ, на 27 контакт через кнопку, и на 16-й контакт колодки OBD-2.
-12В: на 19-й контакт разъема ЭБУ и 4-й и 5-й контакты колодки OBD-2.
K-Line: соединяем проводом 55-й контакт разъема ЭБУ и 7-й контакт колодки OBD-2.

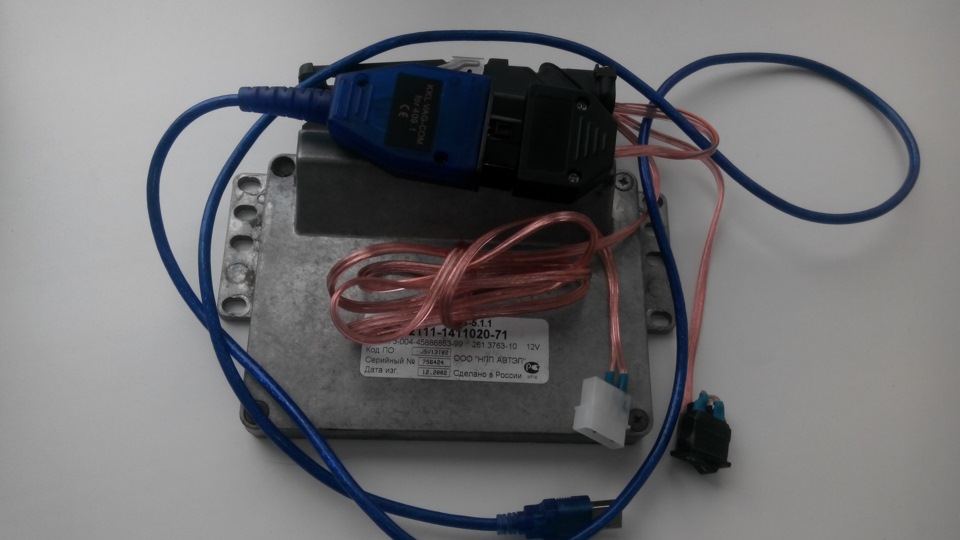

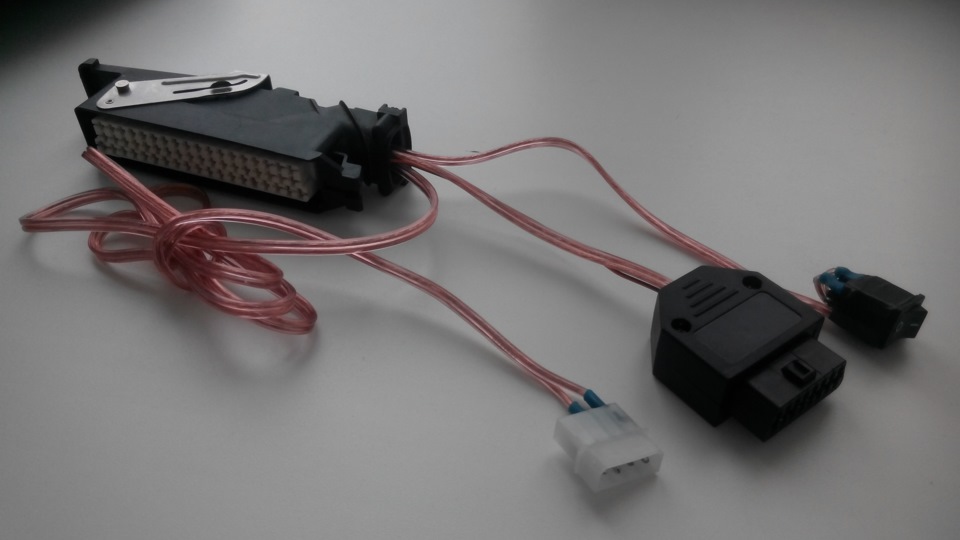

В итоге получается такой девайс для прошивки:

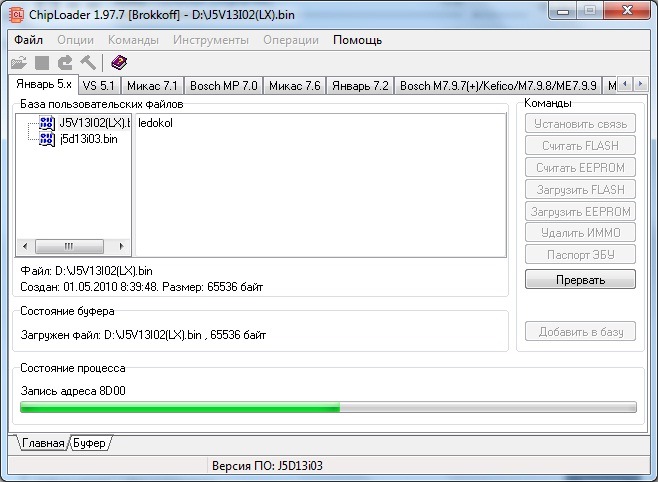

Сам процесс прошивки несложный, я использовал программу ChipLoader.
Подключаем все провода и разъемы, активируем кнопку включения зажигания, устанавливаем связь с ЭБУ в программе.
Желательно сразу считать свой FLASH и EEPROM и сохранить все это дело на всякий случай, после чего загрузить в буфер файл новой прошивки и запустить процесс.
На этом всё, ЭБУ прошит. Себе залил авторскую прошивку от Виктора "ledokol", двигатель сразу стал работать очень мягко. За динамикой и расходом буду наблюдать.
