Еще в восьмидесятые годы прошлого века началась активная разработка нового мощного и одновременно экономичного бензинового двигателя, который предназначался для автомобилей средней грузоподъемности. В итоге был разработан V-образный восьмицилиндровый карбюраторный бензиновый двигатель ЗМЗ 511, имеющий верхнее расположение клапанов и блоки с развалом цилиндров в 90 градусов.
Благодаря своей достаточно простой конструкции этот силовой агрегат отличался надежностью, простотой в обслуживании и долговечностью. При условии правильной эксплуатации двигателя ЗМЗ 511, он может пройти без капитального ремонта 200-250 тысяч километров пробега. Этот мотор отличается великолепной топливной экономичностью, а благодаря своим техническим характеристикам пользовался популярностью и устанавливался на различные среднетоннажные грузовики.
Грузовые автомобили «ГАЗ-ЗЗ07» создавались на базе «ГА3-5З» и восприняли от этой модели многие технические решения, узлы и агрегаты. В том числе и двигатели, ведь мотор «3М3-511» – это модернизированный «3М3-5З», типичный «грузовой» силовой агрегат той эпохи, когда среднетоннажные грузовики ещё, в большинстве своём, ездили на бензине.
Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.
Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.
У двигателя «3М3-51З» названные характеристики такие же, однако он обладает усиленной конструкцией, для эксплуатации в более сложных условиях. Отличия моторов «3М3-51З» от «3М3-511» заключаются в иной конфигурации масляного поддона, а также в наличии экранирования системы зажигания. Масса мотора «3М3-511» равна 262 кг, 513-го мотора – составляет 275 килограммов. Оба этих силовых агрегата снабжены картером сцепления под одинаковую унифицированную ГАЗовскую коробку переключения передач. Работает мотор «3М3-511» («-51З») на низкооктановом бензине А-76 (в настоящее время в ходу маркировка А-80). Данные двигатели годятся для их адаптации к работе на газе, при установке комплекта газобаллонного оборудования.
Технические характеристики ЗМЗ 511
ПАРАМЕТР
ЗНАЧЕНИЕ
Конфигурация
V
Число цилиндров
8
Рабочий объем, л
4.254
Диаметр цилиндра, мм
92
Ход поршня, мм
80
Степень сжатия
7.6
Количество клапанов на цилиндр
2
Газораспределительный механизм
OHV
Порядок работы цилиндров
1-5-4-2-6-3-7-8
Номинальная мощность двигателя при частоте вращения коленчатого вала
92 кВт (125 л. с.) при 3400 об/мин
Максимальный крутящий момент при частоте вращения коленчатого вала
294 Н•м / 2000-2500 об/мин
Система питания
Карбюратор К135
Рекомендованное минимальное октановое число бензина
76-80
Экологические нормы
Евро 0
Вес, кг
262
Расход топлива
13 литров на ГАЗ 53
Двигатель устанавливается на следующие автомобили ГАЗ-53 и ГАЗ-3307.
✔ Особенностью ЗМЗ 511 двигателя является использование высокотурбулентной камеры сгорания и винтовых впускных каналов. Тем самым обеспечивается максимальное сгорание топлива, улучшение характеристик работы двигателя на низких оборотах и уменьшении расхода бензина.
✔ Блок цилиндров выполнен из прочного алюминия и имеет специальный усиленный фланец, что гарантирует максимальную долговечность.
✔ Компрессионные поршневые кольца изготовлены из высокопрочного чугуна.
✔ Клапанная система ЗМЗ 511 также отличается надежностью и простотой в обслуживании.
✔ Этот мотор для соответствия его жестким требованиям экологичности получил систему рециркуляции отработанных газов. Тем самым удалось значительно снизить показатели выбросов СО2 в атмосферу.
✔ Этот силовой агрегат имеет мощность 92 (модернизированный вариант – 125) лошадиных сил при 3200 оборотов двигателя в минуту.
✔ ЗМЗ 511 разрабатывался для использования с низкооктановым топливом, что позволяет обеспечить уверенную работу двигателя при использовании бензина А-76.
✔ Отметим также и неприхотливость в обслуживании, что позволило увеличить межсервисный интервал. Кроме замены масла каждые 20 тысяч километров этот двигатель не требует какого-либо существенного обслуживания. ГРМ выполнен на основе 1го распределительного вала, который расположен у основания развала блока. Привод распредвала — шестеренчатый от коленвала, шестерни находятся на передней стенке блока и закрыты крышкой. От распредвала к головкам проложены штанги, которые обеспечивают привод коромысел и клапанов. Необходимость вскрывать мотор возникает лишь при пробегах более 300 тысяч километров.
✔ Конструкция силового агрегата отличается простотой, что и объясняет надежность двигателя. Алюминиевый блок с двумя ГБЦ имеет угол развала в 90 градусов. Для повышения надежности отдельные элементы, которые подвергаются максимальной термической нагрузке, отлиты из усиленного чугуна, который имеет повышенную устойчивость к термическому воздействию, что полностью исключает повреждение мотора по причине перегрева.
✔ Усилен также ведомый диск у сцепления, что необходимо для моторов повышенной мощности. Также этот силовой агрегат имеет видоизмененную конструкцию подушек двигателя, что уменьшает вибрацию.
✔ Верхнеклапанная конструкция мотора ЗМЗ 511 обеспечивает максимальную стабильность и долговечность силового агрегата. Этот мотор отличается простотой в обслуживании и может пробежать без капитального ремонта порядка двухсот тысяч километров.

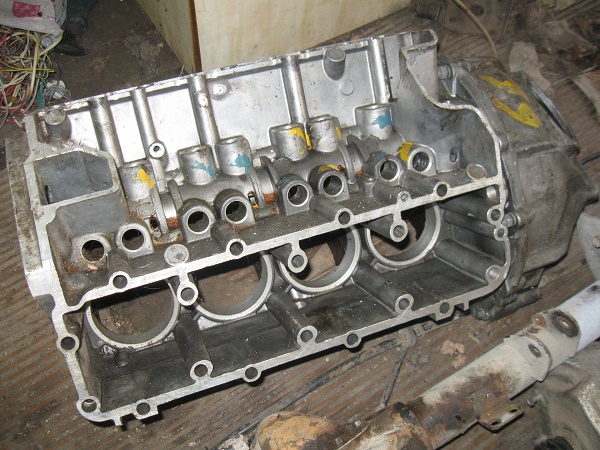

Блок цилиндров
Блок цилиндров ЗМЗ-511 отливается из алюминиевого сплава. На двигатели устанавливаются гильзы с нижней фиксацией, сверху прижимаются головкой, а снизу гильзы уплотняются медными кольцами. Для улучшения жесткости блока его нижняя часть расположена ниже оси коленвала на 75 мм.
Блок прошёл специальную обработку и покрыт смолой, благодаря чему обеспечивается его герметичность. В этом блоке предусмотрено три ребра жёсткости, в которых обустроена постель коленчатого вала (здесь расположены коренные подшипники (вкладыши). Также вкладыши установлены в передней и задней стенках блока. Все 5 точек опоры коленчатого вала прикрыты крышками на 2-х болтах. Дополнительно в заднем торце выполнен сальникодержатель, закрывающийся отдельной крышкой, через прокладки.
В блоке цилиндров двигателя выполнена «водяная рубашка», которая опоясывает цилиндры. Непосредственно гильзы цилиндров относятся к «мокрому» типу. Они изготовлены из специального износостойкого легированного чугуна, и нижней своей частью (где находится буртик) вставляются в блок. Высота гильз – 153 мм. Посадочный диаметр – 100 мм. Герметизация обеспечивается использованием медной прокладки. Подобное решение конструкции позволяет и легко менять гильзы, и обеспечить эффективный отвод от них тепла.
Сёдла клапанов – вставные, чугунные. Втулки клапанов – металлокерамические. В верхней части головок расположены пружины клапанов и коромысла, сверху головки блока цилиндров закрыты крышками.
Имеется 2 основных типа блоков «3М3-511» – до 2005 года выпуска – под установку двухсекционного масляного насоса; и после, в последние годы выпуска – под установку односекционного маслонасоса. По особенностям конструкции и характеристикам эти блоки цилиндров являются идентичными. Различие – только в конфигурации места для установки масляного насоса.
Вес блока цилиндров – 44 кг. Диаметр цилиндра – 92 мм. Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока) – 123 мм. Диаметр расточки опор коленчатого вала (под коренные вкладыши) – 67 мм.
Коленчатый вал и поршневая группа
Коленчатый вал на «3М3-511» – литой, с противовесами. Он производится из высокопрочного чугуна «ВЧ-50», легированного магнием, на моторах 90-х годов выпуска – с закалёнными шейками, на более поздних – без их закалки. Диаметр коренных шеек равен 70 мм, шатунных – составляет 60 мм. В передней и задней части коленвала смонтированы сальники, при этом спереди он самоподжимной резиновый, а сзади – на основе асбесто-шнура. В задней части к валу четырьмя болтами прикреплён маховик, в передней части – шестерня привода распределительного вала (на шпонке), а также фланец для шкива привода генератора и водяного насоса.
Изготовленные из стали шатуны устанавливаются на вал через вкладыши (со специальными отверстиями для течи масла). Монтаж шатунных крышек производится болтами, которые дополнительно ещё фиксируются герметиком.
Параметр
Значение
Диаметр коренных шеек, мм
70,00 - 69,987
Диаметр шатунных шеек, мм
60,00 - 59,987
Ремонтные размеры коленвала ЗМЗ 511 таблица
Вид ремонта
Размер
1
0,05 мм
2
0,25 мм
3
0,50 мм
4
0,75 мм
5
1,00 мм
Как показывает практика, ремонтируемый коленвал до размера 1,00 мм и больше долго не живет и его рвет под нагрузкой.
Поршни – литые, сделанные из алюминиевого сплава. Они выполнены в простой конфигурации с плоским днищем. Стандартный диаметр поршней составляет 92 мм (имеется также 5 ремонтных размеров, под расточенные гильзы). Компрессионная высота поршня – 51 мм. Вес – 565 гр. На поршне предусмотрены 3 канавки, под размещение 2-х компрессионных и одного маслосъёмного кольца. Установка поршня на шатуне производится при помощи стального пальца диаметром в 25 мм. Поршневой палец имеет наружный диаметр 25 мм, диаметр внутренний составляет 16 мм. Внешняя поверхность новых поршней покрывается оловом, что оптимизирует приработку.
Параметр
Значение
Диаметр, мм
92,00-91,988
Компрессионная высота, мм
51,0
Вес, г
565
Шатуны на двигателях «3М3-511» («-513») – кованые, для снижения веса. Длина – 156 мм. Диаметр отверстия верхней головки – 25 мм. Вес – 860 гр.
Параметр
Значение
Длина, мм
156,00
Диаметр отверстия верхней головки, мм
25,00
Вес, г
860
Топливная система «ЗМЗ-511»
В основе топливной системы – 2-х камерный карбюратор «К-135» (ранее на моторах «3М3-511» («-513») использовались также карбюраторы «К-126»). Карбюратор установлен в верхней части впускного газопровода. Каждая из камер карбюратора обеспечивает подачу топливно-воздушной смеси на один из двух рядов цилиндров. Вплотную к карбюратору смонтирован фильтр тонкой очистки бензина. От карбюратора производится отвод вакуума, для функционирования трамблёра и ограничителя частоты вращения коленчатого вала. Под карбюратором, во впускном газопроводе, тоже предусмотрен отвод вакуума, для функционирования системы вентиляции картера.
Система смазки
В смазочной системе применён одно- или 2х-секционный шестерёнчатый масляный насос, смонтированный на блоке. Привод насоса осуществляется от распределительного вала. Забор масла из поддона производится маслоприёмником. Очистка масла осуществляется с помощью полнопоточного масляного фильтра, установленного в передней части впускного газопровода, перед карбюратором. Изначально здесь применялся центробежный фильтр, а в последние годы выпуска модели ему на смену пришёл фильтр со сменным фильтрующим элементом.
Подача масла к узлам двигателя производится по внутренним каналам, а к фильтру, или от фильтра – по трубкам из металла. На двигатель можно устанавливать масляный радиатор. В двигателях «3М3-511» предусматривается защита от «масляного голодания», если заклинило маслонасос. В случае остановки насоса срезается штифт в его приводе, и весь мотор также останавливает свою работу.
Газораспределительный механизм (OHV)
В основе газораспределительного механизма «3М3-511» – один распределительный вал, который расположен у основания развала БЦ. Привод распределительного вала – шестерёнчатый от вала коленчатого, шестерни располагаются на передней стенке блока и укрыты крышкой. От распределительного вала к головкам тянутся штанги, которые обеспечивают привод коромысел и клапанов.
Подача бензиново-воздушной смеси от карбюратора к цилиндрам производится по индивидуальным каналам во впускном газопроводе. Непосредственно сам газопровод прикрепляется к головке при помощью шпилек, через прокладки. Газопровод имеет элементарную конструкцию, он не настроен и приводит к пульсации потока топливно-воздушной смеси. Снижение этого эффекта достигается особой формой камер сгорания и впускных каналов ГБЦ. Отвод отработавших газов производится общим для цилиндров каждого ряда выпускным коллектором. Монтаж коллектора также осуществлён шпильками, через прокладку.
Система зажигания
Основа системы зажигания «3М3-511» – это распределитель (трамблёр) с приводом от распределительного вала (общей оси с масляным насосом). От трамблёра отходит восемь высоковольтных проводов на свечи зажигания, размещённые в ГБЦ. Расположен трамблёр в задней части впускного газопровода, рядом с карбюратором.
Стоимость двигателя «3М3-511» в 2023 году
Двигатели «3М3-511» Заволжский моторный завод давно не производит. Однако, благодаря их широкому распространению в прошлом, можно найти подержанный мотор данной марки после капитального ремонта, или снятый с консервационного хранения. Просят за двигатели этой модели от 90 до 170 тысяч рублей. Запасные части также предлагаются к продаже в широком ассортименте.
