Установка угла кастера на ВАЗ 2114

Содержание:
Один из важнейших параметров настройки подвески автомобиля – угол кастера. От него напрямую зависит то, как будет вести себя машина на дороге. Немалые затруднения выбор оптимального угла вызывает у инженеров при настройке спортивных автомобилей.





УГОЛ КАСТЕРА - что это?

Угол продольного наклона (кастер) - угол между осью поворота колеса и вертикалью на виде сбоку. Считается положительным, если ось наклонена назад относительно направления движения.



Этот параметр влияет на поворачиваемость автомобиля в различных условиях:

• при разгоне;
• торможении;
• движении накатом.

Для большей наглядности можно рассмотреть угол кастера на велосипеде. Как известно, ось вращения руля у него не вертикальна, а имеет наклон. Набрав некоторую скорость, велосипедист может отпустить руль, а велосипед при этом будет ехать прямо. Этот эффект достигается благодаря тому, что пятно контакта переднего колеса с поверхностью расположено позади пересечения оси вращения руля с землей.

Чем больше угол кастера, тем лучше центрируются колеса, однако при этом ухудшается поворачиваемость автомобиля, увеличивается радиус разворота и ухудшается сцепление с неровной или скользкой дорогой. С его уменьшением (чем меньше отклоняется от вертикали ось поворота колеса) сцепление передних колес с поверхностью улучшается, однако возникает такое явление, как избыточная поворачиваемость.





При настройке подвески гоночного автомобиля инженеры исходят из того, в каких дорожных условиях будет проводиться заезд. Если трасса неровная, медленная, с обилием шпилек, угол уменьшают, если же ехать предстоит по скоростной трассе с ровным покрытием, угол увеличивают.

Влияет ли кастер на управляемость

Величина пятна контакта шины с дорогой зависит от развала колес. Цель регулировки развала – добиться максимальной площади контакта. Развал колес влияет в основном на колеса, находящиеся с внешней стороны поворота, на которые приходится основная нагрузка. Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.





При маленьком кастере возникает вероятность сноса передней оси автомобиля при ускорении на выходе из поворота. Это происходит из-за того, что центр тяжести во время ускорения смещается назад, передняя ось разгружается, и колеса хуже держат дорогу. Также маленький угол кастера ухудшает самоцентрирование колес, поскольку уменьшается сила, вынуждающая колеса сохранять прямое направление.

Большой кастер грозит сносом передней оси при движении накатом или торможении на входе в поворот, поскольку колеса меньше отклоняются в сторону. На выходе из поворота, наоборот, поворачиваемость улучшается, т.к. колеса в большей степени наклоняются внутрь поворота, увеличивая пятно контакта с дорогой.

Регулировка кастера на ВАЗ

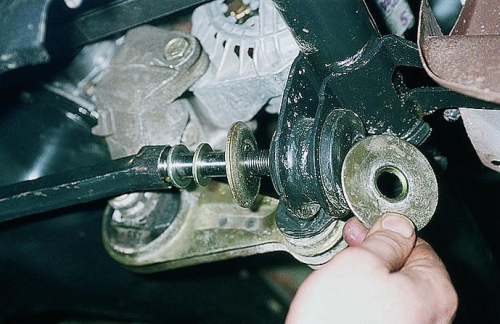

На переднеприводных автомобилях ВАЗ, таких как ваз 2109 и 2110 регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

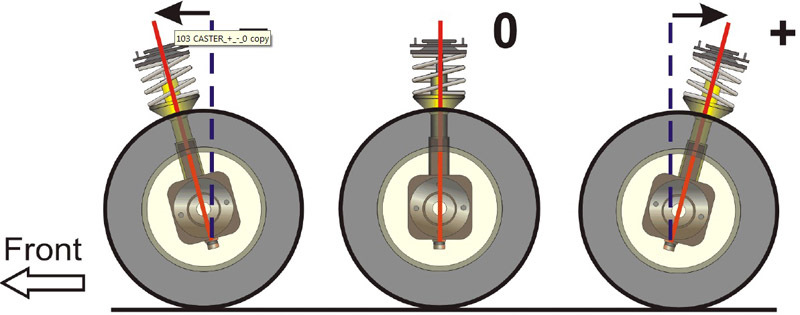

Положительный угол кастера - когда стойка наклонена назад,как на первом рисунке.

Отрицательный угол кастера - наоборот, но такое бывает редко.

Заводское значение для переднеприводных автомобилей +1° 30' ± 30'. В тюнинге используют значения +3...4°,слишком большой угол кастера вызовет плохую управляемость при резком разгоне,то есть трудно будет удержать руль.

На заднеприводных Вазах заводское значение кастера +3° 30' ± 30' без нагрузки, 4° ± 30' с нагрузкой, для тюнинга ставят 4...10°.



Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

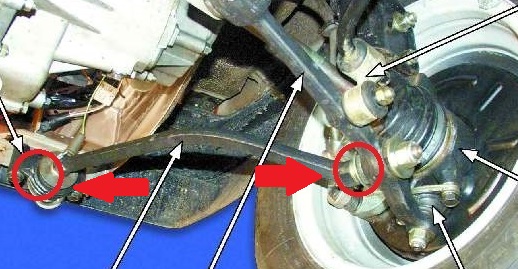

Увеличиваем кастер на пару-тройку градусов на ваз 2114, делается это очень просто: убираем заводские шайбы, установленные на саблях перед креплением сабли к рычагу с обеих сторон. Благодаря этому низ стоек уходит чуть вперед.



Плюсы такого тюнинга:
➤ ощутимо улучшается устойчивость (стабильность) машины на скоростях от 100 км/ч и выше. Разницу почувствовал сразу. Даже при сбитом схождении отпала необходимость постоянно подруливать и ловить дорогу, машина стала сама стремиться выровнять колеса по направлению продольной оси кузова (как велосипед при езде без рук, обратите внимание, какой Кастер у двухколесной техники).

➤ благодаря тому, что угол между вектором силы удара по колесу и осью стойки в момент налета на яму/кочку стал не 90оС, а меньше, стойки работают в более выгодном режиме.

➤ перестает чиркать передняя резина об подкрылки, если она чиркала со стороны салона (актуально для тех, у кого широкая резина с низким профилем).

➤ Быстро, открутить пару болтов

Минусы:
➤ Руль становится ЕЩЕ тяжелее, особенно на широкой резине.

Учитывая, что силенок мне более чем хватает, я очень доволин такой доработкой, и всем яростно рекомендую!
