Система охлаждения УАЗ Патриот 409 двигатель

Содержание:
Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система охлаждения УАЗ должна быть заполнена низкозамерзающей жидкостью Тосол-А40М, ОЖ-40 «Лена» или аналогичной. При температуре окружающего воздуха ниже минус 40 градусов необходимо применять низкозамерзающую жидкость Тосол-А65М.





Система охлаждения ЗМЗ-409, устройство и особенности конструкции

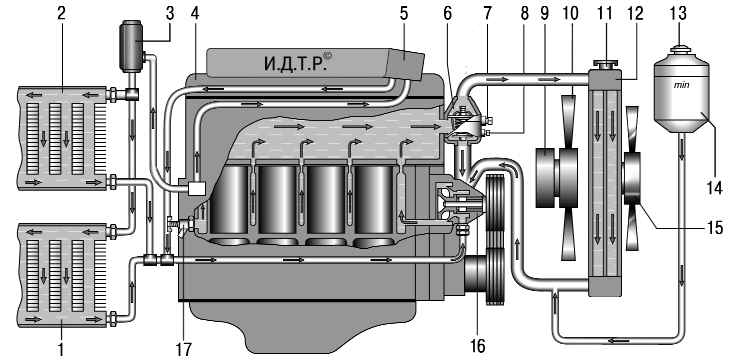

1, 2 – радиаторы отопителя; 3 – электронасос; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнальной лампы перегрева охлаждающей жидкости; 9 – вязкостная муфта привода вентилятора; 10 – вентилятор; 11 – пробка радиатора; 12 – радиатор; 13 – пробка расширительного бачка; 14 – расширительный бачок; 15 – электровентилятор; 16 – водяной насос; 17 – сливной кран блока цилиндров.

Система охлаждения УАЗ состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3

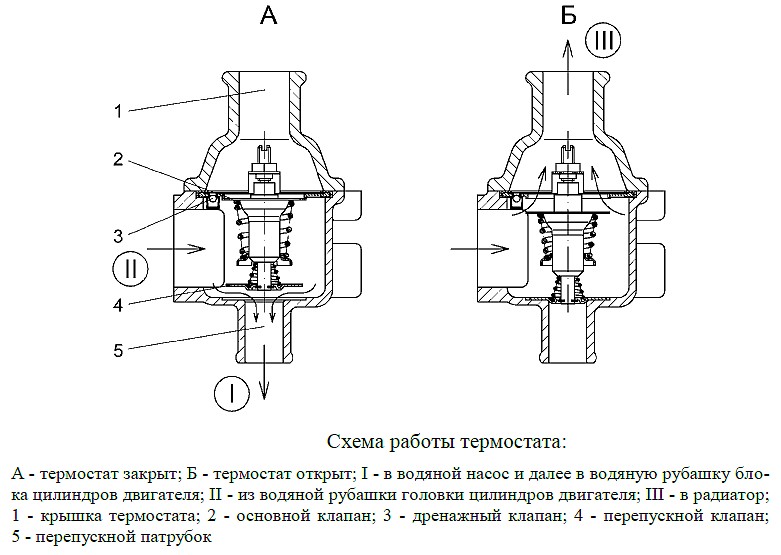

Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в двухклапанный термостат с температурой открытия основного клапана в 82+-2 градуса. В зависимости от температуры охлаждающая жидкость проходит затем в водяной насос, при низкой температуре, или в радиатор — при высокой температуре, а затем откуда, охладившись, поступает в водяной насос.

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.

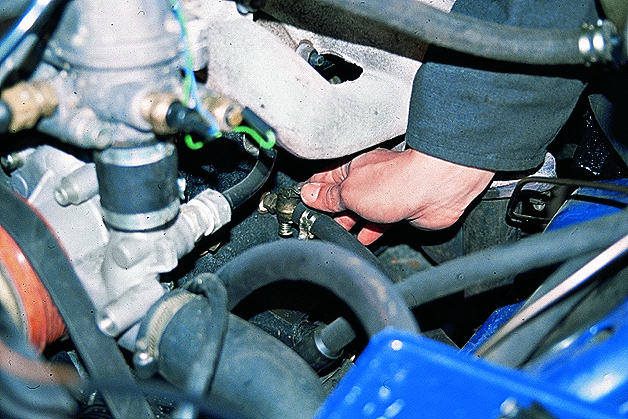

Кран или пробка слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя. Емкость системы охлаждения с учетом отопителя : с трубчатоленточным радиатором — 12,0 литров, с радиатором с горизонтальными трубками — 14,0 литров.



Рабочая температура охлаждающей жидкости в системе охлаждения Уаз Патриот

Радиатор системы охлаждения трубчатоленточный или с горизонтальными трубками, алюминиевый, с кронштейнами для крепления радиатора к облицовке радиатора кузова. Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе.

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.





Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля. Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры размещенного в корпусе термостата.

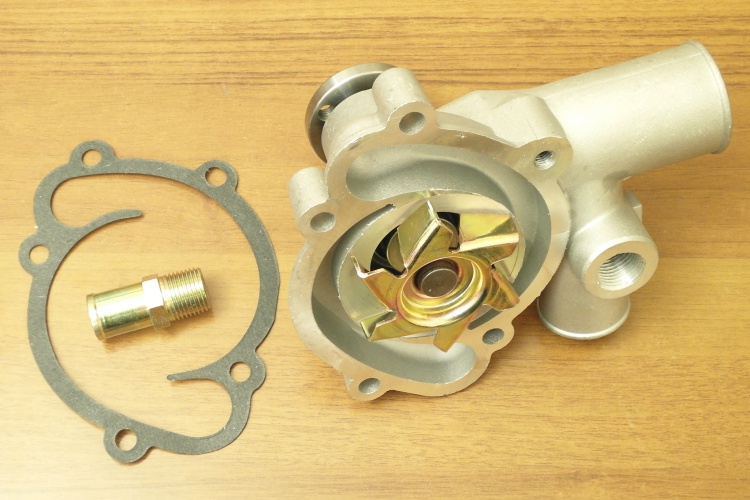

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.



Отопитель. Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка. В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

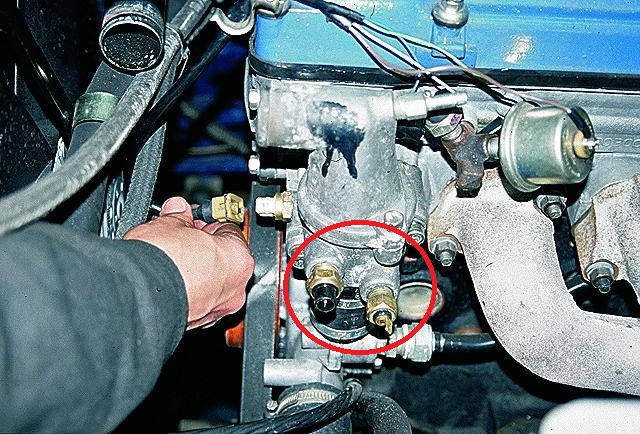

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.



Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата.

Система охлаждения двигателя ЗМЗ 409 — типичная для всех силовых агрегатов Заволжского моторного завода. Мотор стал преемником 405-го и 406-го моторов, а поэтому система ОЖ у них одинаковая. Неисправности элементов системы могут привести к перегреву, что в свою очередь станет причиной деформации и прогиба головки блока цилиндров. Это может послужить капитальному ремонту всего силового агрегата.
