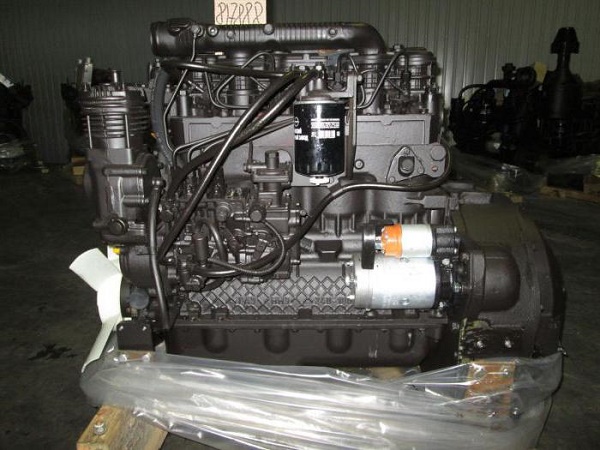

Двигатель Д-245
- Содержание:
- Характеристики Д-245
- Модификации ММЗ Д-245 и их отличия
- Затяжка головки блока цилиндров Д-245 Е3
- Надежность и особенности Д-245
- Неисправности Д-245
- Номер двигателя ММЗ Д-245
- Тюнинг двигателей Д-245
- Ремонт двигателя Д245 - видео
- Как на ГАЗ-53 поставить двигатель Д-245 - видео
Все модификации дизельного двигателя «Д-245» Минского моторного завода – это 4-х тактные поршневые четырехцилиндровые моторы. Расположение цилиндров в них рядное, вертикальное, впрыск дизтоплива непосредственный, с воспламенением от сжатия.Первоначально это был типично тракторный двигатель – для тракторов «Беларус МТЗ-100, -102, -890, 892», виброкатков «ВГ-1201» рыбинского завода «Дормаш», прочей дорожной техники. Силовыми агрегатами «Д-245» укомплектована продукция Орловского завода погрузчиков и Тверского экскаваторного завода, Петрозаводского Онежского тракторного завода. Но форсированные версии данного мотора нашли широкое применение в среднетоннажных грузовиках, начиная с «ЗИЛ-5301 «Бычок», и в автобусах ПАЗ.
Характеристики Д-245
| Производство | ММЗ |
| Марка двигателя | Д245 |
| Годы выпуска | 1984-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 15.1 17.0 |
| Объем двигателя, куб.см | 4750 |
| Мощность двигателя, л.с./об.мин | 75/1800 81/1800 84/1800 88/1800 105/2200 107/2400 120/2200 127/1800 122/2400 130/2200 136/2400 156/2400 170/2400 177/2300 |
| Крутящий момент, Нм/об.мин | 365/1400 366/1400 411/1400 397/1400 384/1400 355/1500 439/1400 567/1500 422/1500 422/1100-2100 446/1600 515/1600 595/1500 650/1200-1600 |
| Экологические нормы | Евро 0-5 |
| Турбокомпрессор | ТКР-6 ТКР-6.1 ТКР-6.5 С14-199 С15-505 |
| Вес двигателя, кг | 450 (Д245) |
| Расход топлива, л/100 км (для ГАЗ-3309) | 19.2 |
| Расход масла, % к расходу топлива, до | 1.3 1.2 (Евро-4) 0.4 (Евро-2) 0.3 (Евро-3) 0.2 (Д-245.35) |
| Масло в двигатель | 5W-40 15W-40 |
| Сколько масла в двигателе, л | 12 |
| Замена масла проводится, часов | 250 |
| Размеры, мм: — длина — ширина — высота | 965 676 968 |
| Ресурс двигателя, км — по данным завода — на практике | — 300 000+ |
| Двигатель устанавливался | МАЗ-106, 256, 4370/4371 Зубренок, 4581 БЕЛАРУС-920, 952, 1025 ГАЗ-1503, 2504, 3308, 3309, 3310 Валдай, 3403, 3507 КАВЗ-3244, 3976, 39765 ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025 ПАЗ-3205, 4230 Аврора, 4234 ЛАЗ-695 ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 ГС-10.01-02 ДС-181 ТЛТ-100М |
За время работы, популярной и распространённой продукцией завода стала силовая установка Д-240, которая по объёмам выпуска опередила остальные агрегаты. Мотор устанавливался на тракторную технику, среди которой МТЗ-80 и МТЗ-82. В начале девяностых годов возросла потребность в дизельных двигателях для грузовых автомобилей. Мощность, которую развивал Д-240, не хватало, и на основе установки разработан агрегат с увеличенной динамикой и улучшенными показателями, название модели двигатель Д 245. Уровень унификации с дизелем Д-240 составляет более 74%, а с учетом применения деталей на дизеле Д-240 с дизеля Д-245 (обратная унификация) его значение возрастает до 86,4%.
Изначально силовая установка Д-245 соответствовала классу «Евро-0», после ужесточения требований, агрегат удалось поднять до уровня:
• двигатель Д 245 евро 1 с 1998 года;
• двигатель Д 245 евро 2 с 2005 года;
• двигатель Д 245 евро 3 с 2008 года;
• двигатель Д 245 евро 5 с 2016 года.
Модификации ММЗ Д-245 и их отличия
1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.Затяжка головки блока цилиндров Д-245 Е3

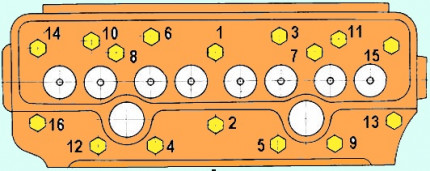

Динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке, и, при необходимости, произведите подтяжку. Момент затяжки -220±10 Н.м.
После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.
Надежность и особенности Д-245
В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см2. Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии). В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31. В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.Неисправности Д-245
1. Греется. Причины, почему греется: грязный радиатор, ремень вентилятора, термостат, помпа, зажигание, возможно даже трещина в гильзе. 2. Дымит: — черным дымом — нужно проверять форсунки, насос или воздухоочиститель. — синим дымом — масло в камере сгорания. Может быть, увеличилось количество масла из-за попадания туда топлива. — белым дымом — возможно, вода в баке, неверный угол впрыска топлива, иногда это неотрегулированные клапаны. 3. Глохнет. Основные причины, почему ваш Д-245 глохнет следующие: топливные фильтры, наличие воздуха или воды в системе, ТННД. Скорей всего корень зла здесь. 4. Не заводится. Смотрите ТНВД, фильтры, форсунки, проверяйте систему на наличие воздуха. 5. Плохо заводится. Нужно смотреть, как настроен насос, форсунки, возможно, вода попадает в топливо. 6. Стук в двигателе. Причины ищите в настройках насоса и форсунок, в неотрегулированных клапанах, а возможно, проблема глубже и нужно смотреть вкладыши с поршнями. 7. Троит. Проверяйте ТННД, трубки, бывает троит из-за наличия воды или воздуха в системе, возможно еще дело в ТНВД. 8. Не тянет. Смотрите что с насосом и как он настроен, проверяйте форсунки, фильтры, возможно, турбина умерла. 9. Вибрация. Частая проблема 245-х, проверяйте ТНВД, распылители, трубки, подушки двигателя, состояние коленвала и противовесов, отрегулируйте зажигание, сделайте балансировку. Помимо этого, на Д-245 нередко лопается коленвал, возникают трещины в гильзах, прогорает прокладка ГБЦ, часто течет отовсюду, но, несмотря на это, для 245-го полно запчастей, которые стоят весьма не дорого и отремонтировать можно где угодно. Ресурс двигателя в среднем около 300 тыс. км, но при хорошем и регулярном обслуживании, может превышать 400 тыс. км.Номер двигателя ММЗ Д-245
Маркировка находится на блоке цилиндров, с правой стороны.Тюнинг двигателей Д-245
Перевод на Евро-2. Для увеличения надежности мотора и снижения расходов на его обслуживание практикуется перевод Д-245 на стандарт Евро-2. Для этого требуется поставить топливный насос от Е2, топливные форсунки, трубки, заменить электронную педаль газа на тросиковую. Чтобы поставить форсунки от Евро-2, нужно немного рассверлить ГБЦ, но это решаемая проблема. Поршни можно оставить Евро-3.Ремонт двигателя Д245 - видео
Как на ГАЗ-53 поставить двигатель Д-245 - видео
