Коленчатый шкив представляет собой довольно сложный по конструкции и функционированию элемент двигателя. Его предназначение заключается в преобразовании возвратно-поступательных движений поршней в крутящий момент. Если объяснить в двух словах, то коленвал позволяет транспортному средству двигаться, без него невозможна работа ни одного двигателя.
Как бы не боролись инженеры и конструкторы с силой трения, она пока является единственным фактором, приводящим к износу деталей. Именно из-за износа рабочей поверхности многочисленных подшипников скольжения многие автолюбители начинают изучать, как происходит шлифовка коленвала.
Учитывая, что процедура эта чрезвычайно сложна и ответственна, проводить её могут специально подготовленные работники при наличии соответствующего токарного оборудования. Водителю остаётся лишь усвоить причины, по которым приходится проводить обработку коленчатого вала, принимать меры к тому, чтобы за ремонтом двигателя приходилось обращаться как можно реже.
Шлифовка коленчатого вала (а точнее его шеек, как коренных, так и шатунных) может потребоваться после определённого пробега любого двигателя и она позволяет восстановить правильную и нужную геометрию изношенных шеек коленчатого вала, как шатунных, так и коренных. В этой статье мы рассмотрим для чего нужна такая операция как шлифовка коленчатого вала, как она производится и когда необходимо шлифовать шейки коленвала, а так же другие нюансы по восстановлению коленчатого вала.
Разумеется те автовладельцы, которые имеют поблизости грамотную мастерскую, могут просто отдать свой автомобиль на ремонт автомеханикам. Тем более, что для осуществления шлифовки коленчатого вала требуется специальный шлифовальный станок. Ну а тем водителям кто живёт в глубинке и не имеет ремонтной мастерской поблизости, можно будет благодаря этой статье самостоятельно снять коленчатый вал и произвести его дефектовку.
Ну и после шлифовки коленвала на каком то заводе, они смогут проконтролировать размеры самостоятельно и собрать мотор с новыми вкладышами. Впрочем и водителям имеющим поблизости автосервис (или начинающим авторемонтникам), надеюсь эта статья будет полезна.
Зачем нужна шлифовка коленвала
Необходимость шлифовки шеек коленвала возникает от постепенного их износа, от которого коренные и шатунные шейки становятся овальными и их диаметр становится немного меньше, и вкладышей тоже. От этого зазоры в подшипниках скольжения увеличиваются и давление масла падает ниже необходимой нормы.
Также давление масла падает и от износа распределительного вала и его постелей. Следует учесть, что падение давления масла может быть и от износа масляного насоса, или от износа сопряжения редукционного клапана и это следует учитывать и сначала устранить неисправности в них, перед тем как разбирать двигатель и вынимать коленчатый вал для шлифовки.
Кроме падения давления масла, ещё от износа шеек и вкладышей возникают стуки и ударные нагрузки при работе двигателя, так как зазоры между изношенными шейками и вкладышами увеличены больше нормы (нормы зазоров будут описаны ниже). Обычно стук шатунных подшипников резче стука коренных и он прослушивается на холостых оборотах мотора при резкой подаче газа. А подшипник какого шатуна стучит, легко определить, если поочерёдно отключать свечи зажигания (или форсунки на дизельном двигателе).
Стук коренных подшипников коленвала обычно глухого тона, металлический. Тоже обнаруживается при резкой подаче газа на холостом ходу. Частота стука увеличивается с повышением оборотов коленвала. Чрезмерный осевой зазор коленвала вызывает более резкий стук с неравномерными промежутками, которые особо заметны при плавном увеличении (или уменьшении) оборотов двигателя.
Разумеется ездить с изношенным (застучавшим) коленвалом нельзя и при появлении стуков или при падении давления масла (ну или при проведении планового капитального ремонта двигателя) следует ремонтировать коленчатый вал с помощью шлифовки и подбора новых вкладышей, что и будет описано ниже.
Задиры шеек коленвала

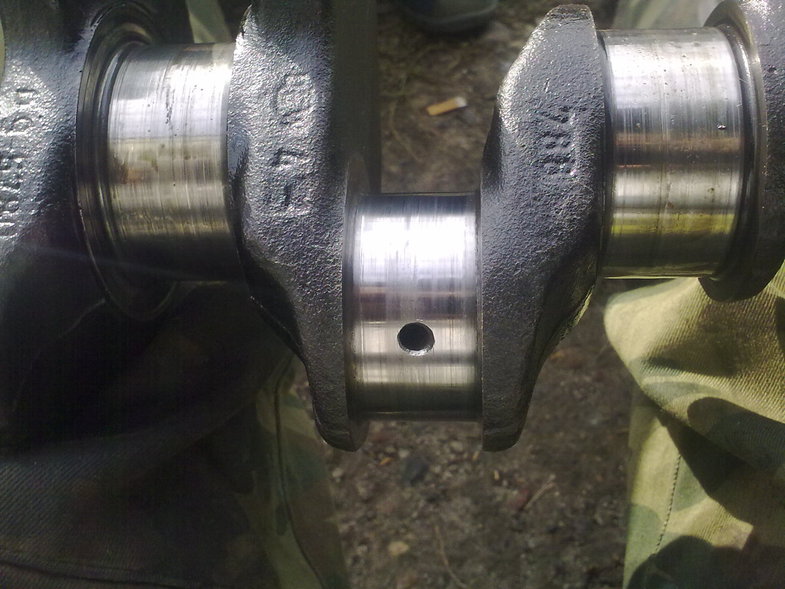

Как правило, на появление задиров на поверхности шеек коленчатого вала влияет плохое состояние смазочной системы двигателя. Тут появляется большое количество различных факторов: моторное масло низкого качества, нарушение сроков его замены, зашлаковывание масляного фильтра, слабое давление в системе. Задиры также образовываются из-за проблем с охлаждением силового агрегата или нарушением его температурного режима, ведь слишком высокие температуры способствуют разжижению масла.
Изношенные поршневые кольца пропускают частички топлива или продукты сгорания в масло, что также меняет его структуру. В таком случае необходимо отшлифовать коленчатый вал и заменить вкладыши. Следует проверить и систему смазки, и охладительную систему, и систему питания мотора, заменить фильтры, провести проверку масляных каналов и поменять кольца поршней по необходимости. В таком случае наиболее финансово выгодно будет провести полный капитальный ремонт силового агрегата вместо выполнения большого перечня работ.
Проверка геометрии шеек перед шлифовкой коленвала
Разобрав двигатель и вынув коленчатый вал, его следует внимательно осмотреть. Трещины в любом месте коленвала недопустимы, а на поверхностях, которые облегают кромки сальников, не должно быть забоин, царапин или рисок.
Ниже будут описаны проверка и допуски для исправного коленвала и разумеется у изношенного коленвала (с изношенными шейками) биение будет больше, чем описано ниже, так как шейки как правило изнашиваются в виде овала и это значит следует произвести шлифовку коленвала.
Но нормы допусков следует знать и стремиться к ним. К тому же знание допусков на биение и методы проверки, поможет любому автовладельцу проконтролировать коленвал после того, как они заберут его из шлифовального цеха.

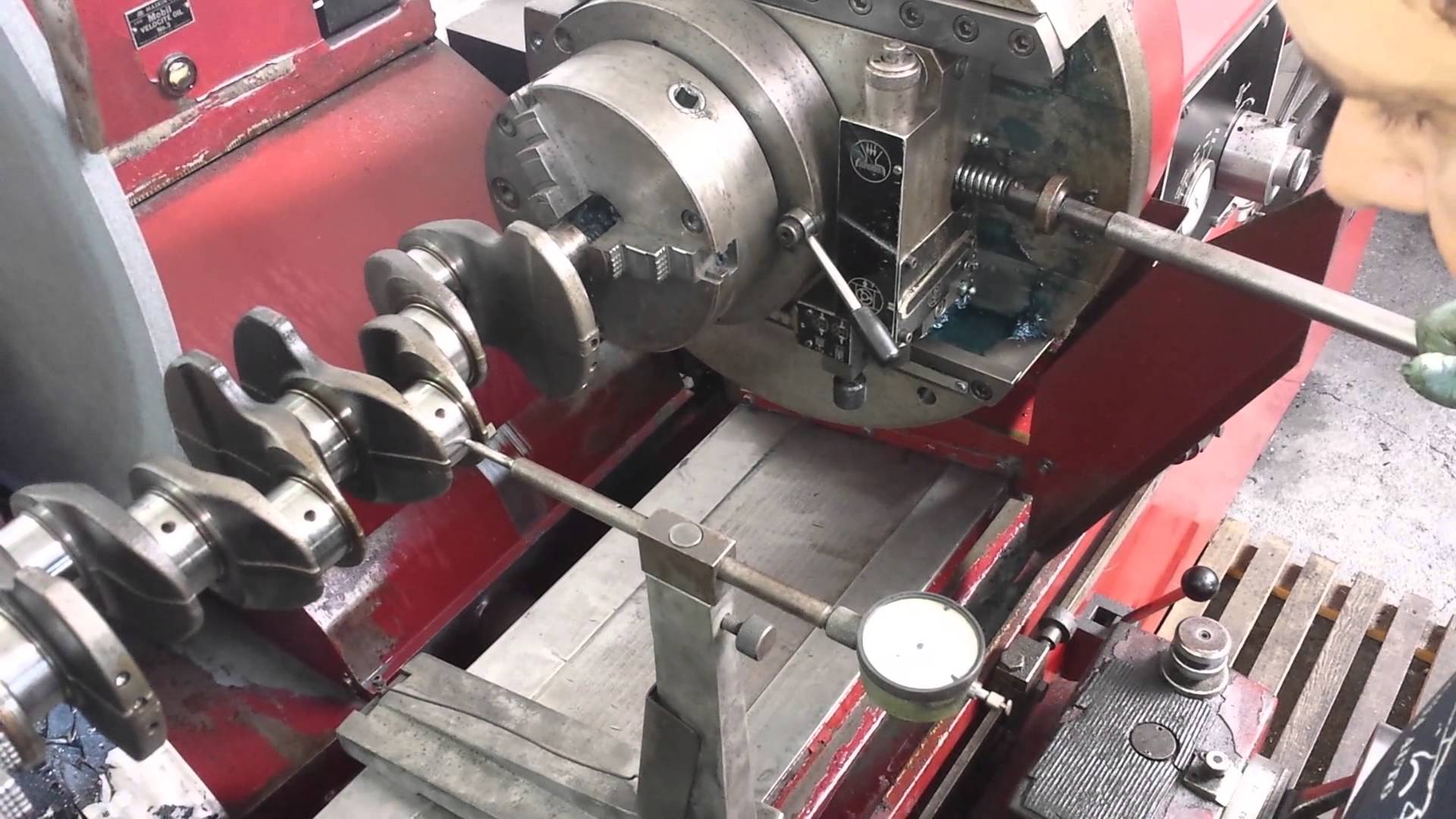

Осмотрев коленвал и убедившись в отсутствии дефектов, описанных выше, и с помощью индикатора часового типа (выставив индикатор на ноль и прикладывая носик индикатора к поверхностям шеек) проверяем биение допустимые биения показаны на рисунке 1 ниже.
• Биение посадочной поверхности под ведущую шестерню масляного насоса и биение коренных шеек коленвала не должно превышать 0,03 мм (чем меньше, тем лучше).
• Биение посадочной поверхности под маховик не должно превышать 0,04 мм (чем меньше, тем лучше).
• Биение посадочной поверхности под шкивы и поверхностей, по которым трутся кромки сальников не должно превышать 0,05 мм.
Далее измеряем с помощью микрометра диаметры коренных и шатунных шеек коленвала (измеряем микрометром крест-накрест, чтобы выявить и овальность). Шейки коленвала следует шлифовать, если их износ более 0,03 мм, или овальность более 0,03 мм., а также если на шейках имеются риски или задиры.
Шлифуем шейки коленвала с уменьшением диаметра разумеется до ближайшего ремонтного размера (смотрим ремонтные размеры на рисунке 2, на примере коленвала ВАЗ 2108, 09). Ведь предусмотрена возможность перешлифовки шеек коленвала с уменьшением диаметра на 0,25; 0,5; 0,75;, 1 мм это на большинстве двигателей, как отечественных, так и иномарок.
Так как ремонтные вкладыши изготавливают увеличенной толщины, под шейки коленвала, которые шлифованы и уменьшены по диаметру на 0,25; 0,5; 0,75; и 1 мм.
При шлифовании добиваемся выдерживания размеров до ближайшего ремонтного размера (уменьшенного диаметра шейки на 0,25 мм). При этом овальность и конусность коренных и шатунных шеек после шлифовки коленвала не должны превышать 0,005 мм. Это конечно же зависит от точности шлифовального станка, но эти допуски на конусность и овальность шеек следует учитывать при обработке, иначе смысла ремонта не будет.
А смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек, после их шлифовки должны быть в пределах ±0,35 мм см. рисунок 1. Для проверки устанавливаем коленвал крайними коренными шейками на две призмы и выставляем коленвал так, чтобы ось шатунной шейки первого цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек.
Далее индикатором проверяем смещение в вертикальном направлении шатунных шеек второго, третьего и четвёртого цилиндров, относительно шатунной шейки первого цилиндра.
Шлифовка коленвала сам процесс

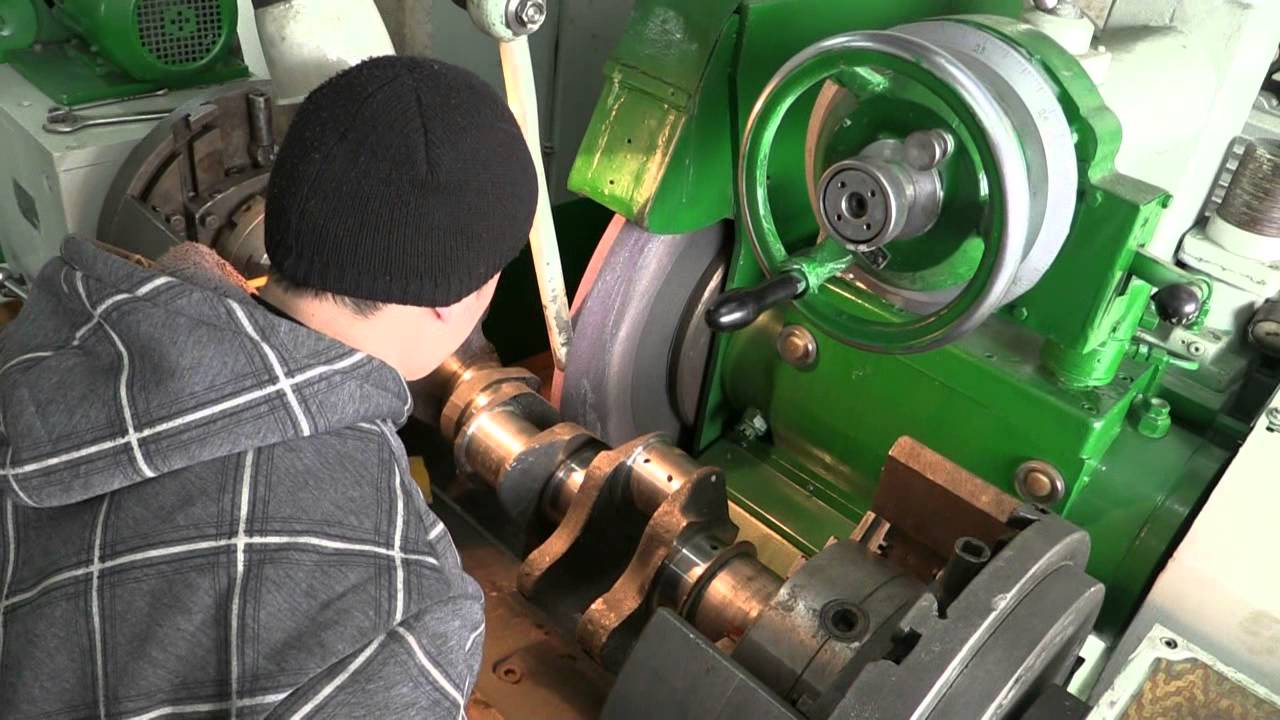

Разумеется для шлифовки шеек необходим специальный круглошлифовальный станок, который имеется в специализированных мастерских. Технологию шлифовки шеек коленвала нет смысла описывать, так как сам процесс более понятен на видео чуть ниже. Перед шлифовкой самое ответственное это выставить коленвал правильно, постукивая по нему и проверяя индикатором.
ЦЕНА
Хотелось бы более подробно остановиться на вопросе, а во сколько же встанет качественная шлифовка коленвала. Цена очень сильно изменяется в зависимости от марки автомобиля и установленного двигателя. Чем больше цилиндров, тем больше придется заплатить. Отечественный ВАЗ отремонтировать дешевле всего, а двигатели V8 - крайне дорого. Расценки на одну лишь шлифовку могут изменяться от 2000 рублей и до 15 000, а в некоторых случаях и выше.
Как продлить жизнь коленвалу?
Автовладельцы, которым приходилось на собственном опыте познать, как шлифуют коленвал, знают, насколько дорогостоящей может быть эта операция. Кроме того, приходится полностью разбирать мотор, что влечёт за собой дополнительные финансовые затраты. Даже при условии срочности ремонта, машина несколько дней ездить не будет, а в последующий обкаточный период должна эксплуатироваться очень осторожно. Для того, чтобы не вовлекаться в столь сложные ремонтные работы можно выбрать два пути: каждый раз покупать новый автомобиль, когда износ коленвала подходит к граничным пределам либо бережно эксплуатировать машину.
Во многом срок эксплуатации мотора зависит от самого водителя. Для того, чтобы как можно дольше не обращаться за помощью специалистов, следует выполнять простые правила:
✔ бережно эксплуатировать машину, не допуская перегрева или работы на повышенных нагрузках;
✔ своевременно менять моторное масло и фильтры, при этом заливать только такое, которое рекомендовано производителем автомобиля;
✔ очень осторожно относиться к вопросу использования всевозможных присадок к маслу;
✔ любой ремонт, связанный с проникновением в полость мотора доверять только квалифицированным сотрудникам.
Контролировать состояние коленвала можно по известным признакам, к которым относят давление в системе смазки и состояние моторного масла. Заботливый автовладелец за время эксплуатации авто может и не столкнуться с подобным видом ремонта двигателя.
Ремонт коленвала двигателя. Шлифовка коленвала на станке AMC-SCHOU (K1500-U) - видео
Как бы не боролись инженеры и конструкторы с силой трения, она пока является единственным фактором, приводящим к износу деталей. Именно из-за износа рабочей поверхности многочисленных подшипников скольжения многие автолюбители начинают изучать, как происходит шлифовка коленвала. Учитывая, что процедура эта чрезвычайно сложна и ответственна, проводить её могут специально подготовленные работники при наличии соответствующего токарного оборудования. Водителю остаётся лишь усвоить причины, по которым приходится проводить обработку коленчатого вала, принимать меры к тому, чтобы за ремонтом двигателя приходилось обращаться как можно реже. Шлифовка коленчатого вала (а точнее его шеек, как коренных, так и шатунных) может потребоваться после определённого пробега любого двигателя и она позволяет восстановить правильную и нужную геометрию изношенных шеек коленчатого вала, как шатунных, так и коренных. В этой статье мы рассмотрим для чего нужна такая операция как шлифовка коленчатого вала, как она производится и когда необходимо шлифовать шейки коленвала, а так же другие нюансы по восстановлению коленчатого вала. Разумеется те автовладельцы, которые имеют поблизости грамотную мастерскую, могут просто отдать свой автомобиль на ремонт автомеханикам. Тем более, что для осуществления шлифовки коленчатого вала требуется специальный шлифовальный станок. Ну а тем водителям кто живёт в глубинке и не имеет ремонтной мастерской поблизости, можно будет благодаря этой статье самостоятельно снять коленчатый вал и произвести его дефектовку. Ну и после шлифовки коленвала на каком то заводе, они смогут проконтролировать размеры самостоятельно и собрать мотор с новыми вкладышами. Впрочем и водителям имеющим поблизости автосервис (или начинающим авторемонтникам), надеюсь эта статья будет полезна.
Как правило, на появление задиров на поверхности шеек коленчатого вала влияет плохое состояние смазочной системы двигателя. Тут появляется большое количество различных факторов: моторное масло низкого качества, нарушение сроков его замены, зашлаковывание масляного фильтра, слабое давление в системе. Задиры также образовываются из-за проблем с охлаждением силового агрегата или нарушением его температурного режима, ведь слишком высокие температуры способствуют разжижению масла. Изношенные поршневые кольца пропускают частички топлива или продукты сгорания в масло, что также меняет его структуру. В таком случае необходимо отшлифовать коленчатый вал и заменить вкладыши. Следует проверить и систему смазки, и охладительную систему, и систему питания мотора, заменить фильтры, провести проверку масляных каналов и поменять кольца поршней по необходимости. В таком случае наиболее финансово выгодно будет провести полный капитальный ремонт силового агрегата вместо выполнения большого перечня работ.
Осмотрев коленвал и убедившись в отсутствии дефектов, описанных выше, и с помощью индикатора часового типа (выставив индикатор на ноль и прикладывая носик индикатора к поверхностям шеек) проверяем биение допустимые биения показаны на рисунке 1 ниже. • Биение посадочной поверхности под ведущую шестерню масляного насоса и биение коренных шеек коленвала не должно превышать 0,03 мм (чем меньше, тем лучше). • Биение посадочной поверхности под маховик не должно превышать 0,04 мм (чем меньше, тем лучше). • Биение посадочной поверхности под шкивы и поверхностей, по которым трутся кромки сальников не должно превышать 0,05 мм.
Далее измеряем с помощью микрометра диаметры коренных и шатунных шеек коленвала (измеряем микрометром крест-накрест, чтобы выявить и овальность). Шейки коленвала следует шлифовать, если их износ более 0,03 мм, или овальность более 0,03 мм., а также если на шейках имеются риски или задиры. Шлифуем шейки коленвала с уменьшением диаметра разумеется до ближайшего ремонтного размера (смотрим ремонтные размеры на рисунке 2, на примере коленвала ВАЗ 2108, 09). Ведь предусмотрена возможность перешлифовки шеек коленвала с уменьшением диаметра на 0,25; 0,5; 0,75;, 1 мм это на большинстве двигателей, как отечественных, так и иномарок. Так как ремонтные вкладыши изготавливают увеличенной толщины, под шейки коленвала, которые шлифованы и уменьшены по диаметру на 0,25; 0,5; 0,75; и 1 мм. При шлифовании добиваемся выдерживания размеров до ближайшего ремонтного размера (уменьшенного диаметра шейки на 0,25 мм). При этом овальность и конусность коренных и шатунных шеек после шлифовки коленвала не должны превышать 0,005 мм. Это конечно же зависит от точности шлифовального станка, но эти допуски на конусность и овальность шеек следует учитывать при обработке, иначе смысла ремонта не будет. А смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек, после их шлифовки должны быть в пределах ±0,35 мм см. рисунок 1. Для проверки устанавливаем коленвал крайними коренными шейками на две призмы и выставляем коленвал так, чтобы ось шатунной шейки первого цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек. Далее индикатором проверяем смещение в вертикальном направлении шатунных шеек второго, третьего и четвёртого цилиндров, относительно шатунной шейки первого цилиндра.
Автовладельцы, которым приходилось на собственном опыте познать, как шлифуют коленвал, знают, насколько дорогостоящей может быть эта операция. Кроме того, приходится полностью разбирать мотор, что влечёт за собой дополнительные финансовые затраты. Даже при условии срочности ремонта, машина несколько дней ездить не будет, а в последующий обкаточный период должна эксплуатироваться очень осторожно. Для того, чтобы не вовлекаться в столь сложные ремонтные работы можно выбрать два пути: каждый раз покупать новый автомобиль, когда износ коленвала подходит к граничным пределам либо бережно эксплуатировать машину. Во многом срок эксплуатации мотора зависит от самого водителя. Для того, чтобы как можно дольше не обращаться за помощью специалистов, следует выполнять простые правила: ✔ бережно эксплуатировать машину, не допуская перегрева или работы на повышенных нагрузках; ✔ своевременно менять моторное масло и фильтры, при этом заливать только такое, которое рекомендовано производителем автомобиля; ✔ очень осторожно относиться к вопросу использования всевозможных присадок к маслу; ✔ любой ремонт, связанный с проникновением в полость мотора доверять только квалифицированным сотрудникам. Контролировать состояние коленвала можно по известным признакам, к которым относят давление в системе смазки и состояние моторного масла. Заботливый автовладелец за время эксплуатации авто может и не столкнуться с подобным видом ремонта двигателя.
