Регулировка сцепления ЯМЗ 238

Содержание:

Сцепление ЯМЗ 238 – это сухое двухдисковое сцепление фрикционного типа цилиндрические пружины у механизма имеют периферическое расположение. Мощность двигателя и собственно конструктивные особенности механизма очень часто приводят к тому, что неправильно настроенное сцепление запросто может выйти из строя. Дабы избежать поломки, необходимо с периодичностью как минимум раз в полгода проводить диагностику и регулировку сцепления ЯМЗ 238.

Каждый раз, приступая к ТО сцепления необходимо придерживаться строгой последовательности, дабы не упустить ничего важного и вовремя заметить неполадку:

1. Первым делом следует проверить и в случае необходимости отрегулировать свободный ход муфты, отвечающей за включение сцепления (зазор должен составлять 3,2–4 мм).

2. Далее, необходимо проверить механизм на отсутствие ведения. (проверка производится при заведенном двигателе на первой передаче и с выключенным сцеплением).

3. В случае если выяснить, что значение далеки от предельной нормы – выход один, регулировка сцепления ЯМЗ 238.

Процесс регулировки

1. Начинать регулировку следует с измерения свободного хода педали сцепления. Для ЯМЗ 238 он должен составлять от 34 до 43 мм. Проверять значение следует с помощью линейки, спустив воздух из пневмосистемы. Итак, если, что-то не в порядке приступаем к регулировке. Однако прежде все-таки убедитесь, зазор между торцом задней крышки корпуса клапана и стопорным кольцом в пределах нормы – 3,5+0,2 мм. При необходимости отрегулируйте и его.

2. Далее, необходимо обязательно отрегулировать зазор от второго ведомого диска до упорного кольца оттяжных рычагов. (он должен быть в пределах 64 мм).

3. Далее, регулируем и зазор упорным кольцом и подшипником муфты включение механизма ЯМЗ 238. Здесь значения колеблются в рамках 3,6 мм. Обратите внимание, что полное отсутствие этого зазора может привести к поломке нажимного подшипника и неисправности в работе ведомого диска.

➤ При сборке нажимного диска с кожухом в сборе отрегулировать положение упорного кольца. Эту регулировку производить в приспособлении, имеющем установочный размер 27±0,1 мм (рис. 1) регулировочными гайками 6 оттяжных рычагов при фиксированном положении кожуха и нажимного диска. Регулировкой обеспечить размер «В», равный 64±0,1 мм, при этом упорные поверхности всех четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4. Перекос упорного кольца приведет к неравномерному отходу нажимного диска при выключении сцепления или ненормальной его работе.

После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек. Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов.

В случае использования нажимного диска с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67±0,1 мм.

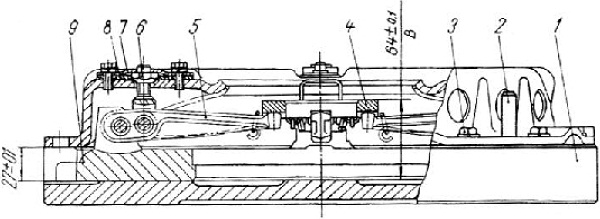

Рис. 1. Приспособление для сборки нажимного диска с кожухом в сборе: 1 - подставка; 2 - направляющий штифт; 3 - болт крепления кожуха; 4 - упорное кольцо оттяжных рычагов; 5 - оттяжной рычаг; 6 - регулировочная гайка; 7 - стопорная пластина; 8 -опорная пластина; 9 - нажимной диск.

С целью предотвращения повышенного износа деталей сцепления и возможных его отказов при эксплуатации автомобилей обеспечить следующее:

1. Трогание с места осуществлять с минимальной возможной частотой вращения коленчатого вала двигателя; при этом в коробке передач должна быть включена 1-я или 2-я передача в зависимости от нагрузки автомобиля и дорожных условий.

2. Регулирование скорости автомобиля с помощью пробуксовки сцепления не допускается.

3. После трогания автомобиля с места не держать ногу на педали сцепления.

4. Не допускать эксплуатацию автомобиля с неисправным и не отрегулированным приводом выключения сцепления. Регулировку привода выключения сцепления на автомобиле производить в соответствии с указаниями руководства по эксплуатации автомобиля.

5. При эксплуатации автомобилей и других транспортных средств в тяжелых дорожных условиях, особенно после многократных троганий с места при преодолении препятствий движению, проверять наличие свободного хода муфты выключения сцепления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФРИКЦИОННОГО, СУХОГО ДВУХДИСКОВОГО СЦЕПЛЕНИЯ ЯМЗ-236К, ЯМЗ-238

В эксплуатации периодически проводить регулировку свободного хода муфты выключения сцепления. Свободный ход муфты выключения сцепления регулировать изменением длины тяги механизма выключения или длины штока цилиндра усилителя в зависимости от конструкции механизма выключения сцепления.

Свободный ход муфты выключения, определяемый зазором между упорным кольцом и подшипником муфты (3,2-4,0 мм), регулировать в соответствии с указаниями инструкции по эксплуатации соответствующего транспортного средства.

После регулировки проверить сцепление на «отсутствие ведения», эту проверку производить на работающем двигателе при включенной первой передаче и выключенном сцеплении.

Замена сцепления ЯМЗ 238

В первую очередь для того чтобы самостоятельно заменить сцепление ЯМЗ 238 на новое, необходимы специфические навыки и как минимум один помощник. Если все это имеется, то серьезных проблем, скорее всего, не возникнет. Приступаем к работе:

• Сначала придется снять коробку передач, это необходимо, чтобы подобраться к маховику и кожуху сцепления.

• Далее, отворачиваем крепления кожуха к маховику и снимаем выжимной диск.

• Отворачиваем планки автоматической регулировки хода среднего диска и снимаем разрезные кольца со штока.

• Снимаем ведомый, средний, первый ведомый и ведущий диски сцепления.

Готово, теперь можно приступать к установке нового сцепления:

• Начинаем с установки первого ведомого диска. Он ставится удлиненным концом ступицы в сторону маховика.

• Далее, очередь 1 и 2 дисков.

• После ставим средний ведущий диск со штоками.

• Устанавливаем нажимной диск и при помощи 8 болтов центрируем ведомые диски по отношению к оси коленвала. Найдя нужное положение, окончательно затягиваем боты.

• После следует надеть разрезные кольца и установить на место упорные планки автоматической регулировки отхода для среднего нажимного диска.

• Еще раз убедитесь, что все собранно правильно и все – можно ставить на место коробку передач.

В целом процесс получается весьма длительным и трудоемким. Проведение работ может занять в зависимости от ситуации до нескольких дней. И, главное, следует понимать, что ошибки в сборе недопустимы. Неправильно установленные детали могут привести к разрушению механизма ЯМЗ 238 и повреждению коробки передач. Поэтому в случае если вы неуверены в себе лучше обратиться к специалистам. Квалифицированные работники выполнят замену с необходимыми гарантиями.
